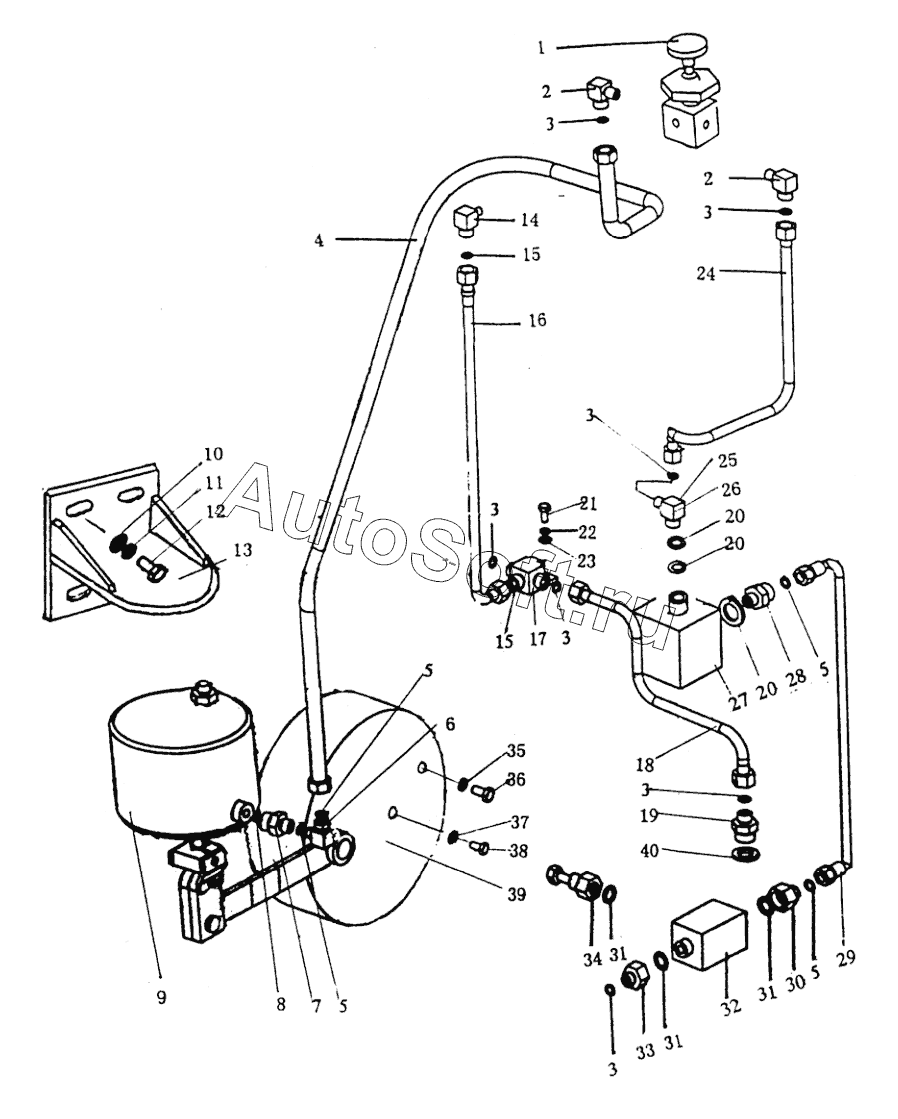

Каталог запасных частей к технике: Changlin ZL50H. Z50E.11L Emergency Brake System
31
31
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
40
11
2
2
3
3
3
3
3
3
3
4
5
5
5
5
6
7
8
9
10
1
12
13
14
15
15
16
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***5 | Control valve | |
| 2 | Z***3 | Joint | |
| 3 | B***8 | O-ring | |
| 4 | W***9 | Pipe | |
| 5 | B***6 | O-ring | |
| 6 | Z***3 | Joint | |
| 7 | Z***1 | Joint | |
| 8 | B***2 | Washer | |
| 9 | W***3 | Brake chamber | |
| 10 | B***8 | Washer | |
| 11 | B***6 | Bolt | |
| 12 | B***6 | Bolt | |
| 13 | Z***1 | Fixup borde | |
| 14 | Z***1 | Joint | |
| 15 | B***6 | O-ring | |
| 16 | W***1 | Pipe | |
| 17 | Z***2 | Joint | |
| 18 | W***0 | Pipe | |
| 19 | Z***1 | Joint | |
| 20 | B***7 | Washer | |
| 21 | B***3 | Bolt | |
| 22 | B***1 | Washer | |
| 23 | B***2 | Washer | |
| 24 | W***5 | Pipe | |
| 25 | Z***2 | Joint | |
| 26 | Z***3 | Bolt | |
| 27 | W***1 | Stop valve | |
| 28 | Z***5 | Joint | |
| 29 | W***7 | Pipe | |
| 30 | Z***2 | Joint | |
| 31 | Z***8 | Copper washer | |
| 32 | W***0 | Valve | |
| 33 | Z***2 | Joint | |
| 34 | Z***4 | Joint | |
| 35 | B***7 | Bolt | |
| 36 | B***3 | Washer | |
| 37 | B***3 | Bolt | |
| 38 | B***3 | Washer | |
| 39 | W***3 | Brake ass‘y | |
| 40 | B***5 | Copper washer |
