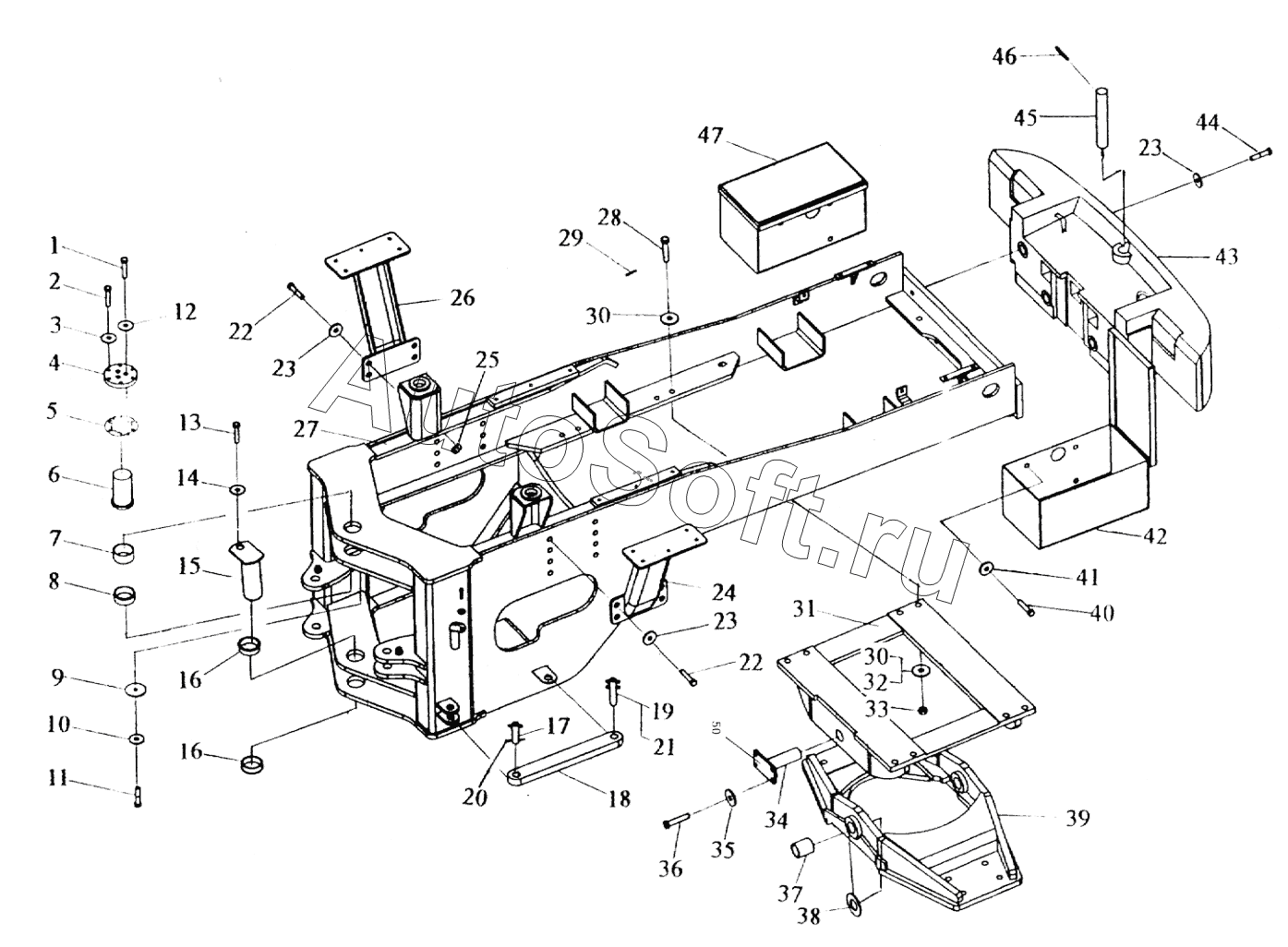

Каталог запасных частей к технике: Changlin ZL50H. Z50H.12C Frame Assy (2)
39
27
28
29
30
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
16
17
18
19
20
21
22
22
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***4 | Bolt | |
| 2 | B***0 | Bolt | |
| 3 | B***3 | Washer | |
| 4 | Z***1 | Cover board | |
| 5 | Z***4 | Shim | |
| 6 | Z***5 | Shim | |
| 7 | Z***6 | Shim | |
| 8 | Z***5 | Upper hinge shaft | |
| 9 | Z***3 | Bushing | |
| 10 | Z***2 | Bushing | |
| 11 | Z***0 | Baffle | |
| 12 | B***7 | Washer | |
| 13 | B***7 | Bolt | |
| 14 | B***1 | Washer | |
| 15 | B***5 | Bolt | |
| 16 | B***3 | Washer | |
| 17 | B***4 | Hinge pin | |
| 18 | Z***3 | Bushing | |
| 19 | Z***4 | Pin | |
| 20 | Z***3 | Frame lock | |
| 21 | Z***5 | Pin | |
| 22 | B***8 | Pin | |
| 23 | Z***6 | Locking pin | |
| 24 | B***5 | Bolt | |
| 25 | B***5 | Washer | |
| 26 | Z***2 | Left bracket | |
| 27 | B***3 | Nut | |
| 28 | Z***3 | Right bracket | |
| 29 | 9***1 | Rear frame | |
| 30 | Z***8 | Bolt | |
| 31 | B***9 | Cotter pin | |
| 32 | B***7 | Washer | |
| 33 | Z***6 | Upper balance frame | |
| 34 | B***0 | Washer | |
| 35 | B***8 | Nut | |
| 36 | Z***1 | Pin | |
| 37 | B***3 | Washer | |
| 38 | B***0 | Bolt | |
| 39 | Z***0 | Bushing | |
| 40 | Z***7 | Washer | |
| 41 | Z***4 | Lower balance frame | |
| 42 | B***0 | Bolt | |
| 43 | B***1 | Washer | |
| 44 | Z***B | Left battery | |
| 45 | Z***A | Balance weight | |
| 46 | B***3 | Bolt | |
| 47 | Z***2 | Pin | |
| 48 | Z***7 | Locking pin | |
| 49 | Z***B | Right battery box | |
| 50 | Z***2 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
