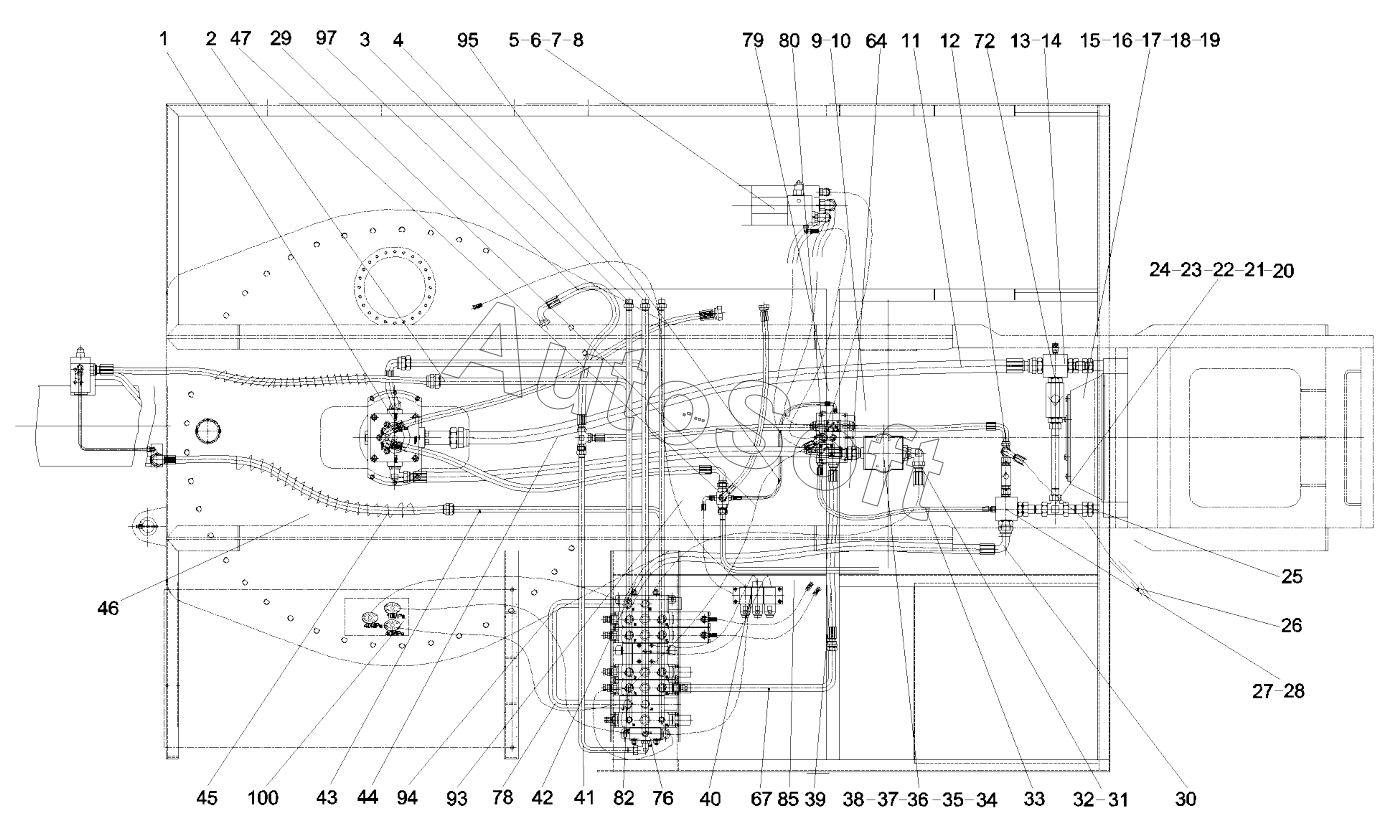

Каталог запасных частей к технике: SANY QY50CS93. 10124601 Piping, hydraulic, superstructure
47
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
31
64
67
72
76
78
79
80
82
85
93
94
95
97
100
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***4 | Hose, rubber | |
| 2 | 1***2 | Pipe assy, steel | |
| 3 | 1***1 | Pipe assy, steel | |
| 4 | 1***6 | Pipe assy, steel | |
| 5 | 1***6 | Piping, cylinder, telescoping | |
| 6 | 2***6 | Hose, rubber | |
| 7 | B***7 | Hose, rubber | |
| 8 | B***3 | Hose | |
| 9 | B***2 | Hose, rubber | |
| 10 | 1***7 | Switching valve, telescoping cylinder | |
| 11 | 2***1 | Hose, rubber | |
| 12 | A***9 | Connector, pipe | |
| 13 | A***4 | Adaptor seat assy, 4-way | |
| 14 | A***9 | Connector, pipe | |
| 15 | A***7 | Radiator | |
| 16 | A***2 | Bolt | |
| 17 | A***1 | Washer | |
| 18 | A***1 | Washer | |
| 19 | A***7 | Nut | |
| 20 | A***8 | Valve, one-way | |
| 21 | A***2 | Connector, pipe | |
| 22 | A***7 | Connector, pipe | |
| 23 | A***5 | Pipe assy, steel | |
| 24 | A***6 | Pipe assy, steel | |
| 25 | 1***5 | Pipe assy, steel | |
| 26 | B***5 | Hose, rubber | |
| 27 | A***5 | Adaptor seat assy, 5-way | |
| 28 | 1***8 | Valve assy, check | |
| 29 | B***0 | Hose, rubber | |
| 30 | B***1 | Hose, rubber | |
| 31 | A***9 | Connector, pipe | |
| 32 | B***2 | Hose, rubber | |
| 33 | B***8 | Hose, rubber | |
| 34 | B***7 | Filter | |
| 35 | 1***3 | Joint | |
| 36 | 2***7 | Flange, split | |
| 37 | B***4 | O-ring | |
| 38 | A***3 | Screw | |
| 39 | B***5 | Hose, rubber | |
| 40 | 1***5 | Master control & oil draining circuit | |
| 41 | 1***7 | Pipe assy, steel | |
| 42 | 2***0 | Connector, pipe | |
| 43 | 1***7 | Pipe assy, steel | |
| 44 | A***4 | Screw | |
| 45 | B***4 | Hose, rubber | |
| 46 | B***8 | Hose, rubber | |
| 47 | 1***4 | Adaptor body assy, 5-way | |
| 64 | 1***1 | Pipe assy, steel | |
| 67 | 1***2 | Pipe assy, steel | |
| 72 | A***3 | Connector, pipe | |
| 76 | B***2 | Hose | |
| 78 | B***0 | Hose, rubber | |
| 79 | A***6 | Adaptor, Tube | |
| 80 | 2***4 | Connector, pipe | |
| 82 | 1***6 | Pipe assy, steel | |
| 85 | 1***4 | Pipe assy, steel | |
| 93 | 1***2 | Pipe assy, steel | |
| 94 | 1***2 | Pipe assy, steel | |
| 95 | B***5 | Hose | |
| 97 | B***0 | Hose, rubber | |
| 100 | 1***6 | Piping, pressure measurement |
