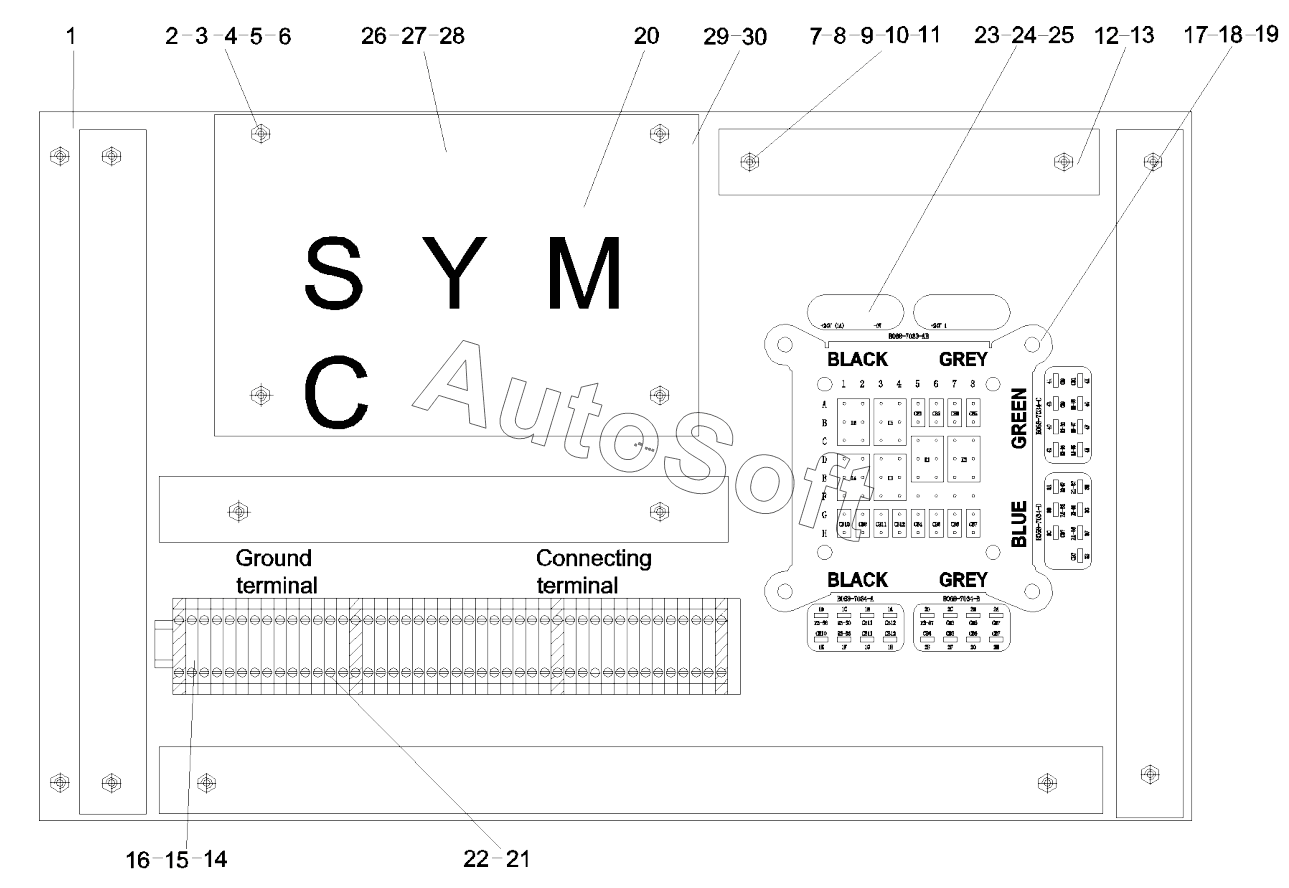

Каталог запасных частей к технике: SANY QY50CS93. 10181950 Layout, panel, operation
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Panel, distributing | |
| 2 | A***5 | SANY motion controller assembly | |
| 3 | A***4 | Screw | |
| 4 | A***5 | Washer | |
| 5 | A***5 | Washer | |
| 6 | A***5 | Nut | |
| 7 | A***8 | Bolt | |
| 8 | A***6 | Washer | |
| 9 | A***6 | Washer | |
| 10 | A***6 | Nut | |
| 11 | A***9 | Bolt | |
| 12 | A***6 | Bail | |
| 13 | 6***0 | Line trough SWD50/35/2000 | |
| 14 | A***3 | Teminal, connecting | |
| 15 | A***5 | Teminal, connecting | |
| 16 | B***1 | Block, retaining, terminal, 249-117 | |
| 17 | B***3 | Box, distribution, power, central | |
| 18 | 2***1 | Terminal | |
| 19 | 6***5 | Terminal | |
| 20 | B***9 | Pin | |
| 21 | B***3 | Jumper, 280-402 | |
| 22 | A***3 | End plate and spacer plate | |
| 23 | 6***0 | Stopple, seal | |
| 24 | A***2 | Wire, black | |
| 25 | A***3 | Wire, red | |
| 26 | A***1 | Pin | |
| 27 | A***0 | Pin | |
| 28 | A***3 | Socket, 32-core | |
| 29 | A***5 | Harness assembly of Display Screen | |
| 30 | A***6 | Harness assembly of GPS |
