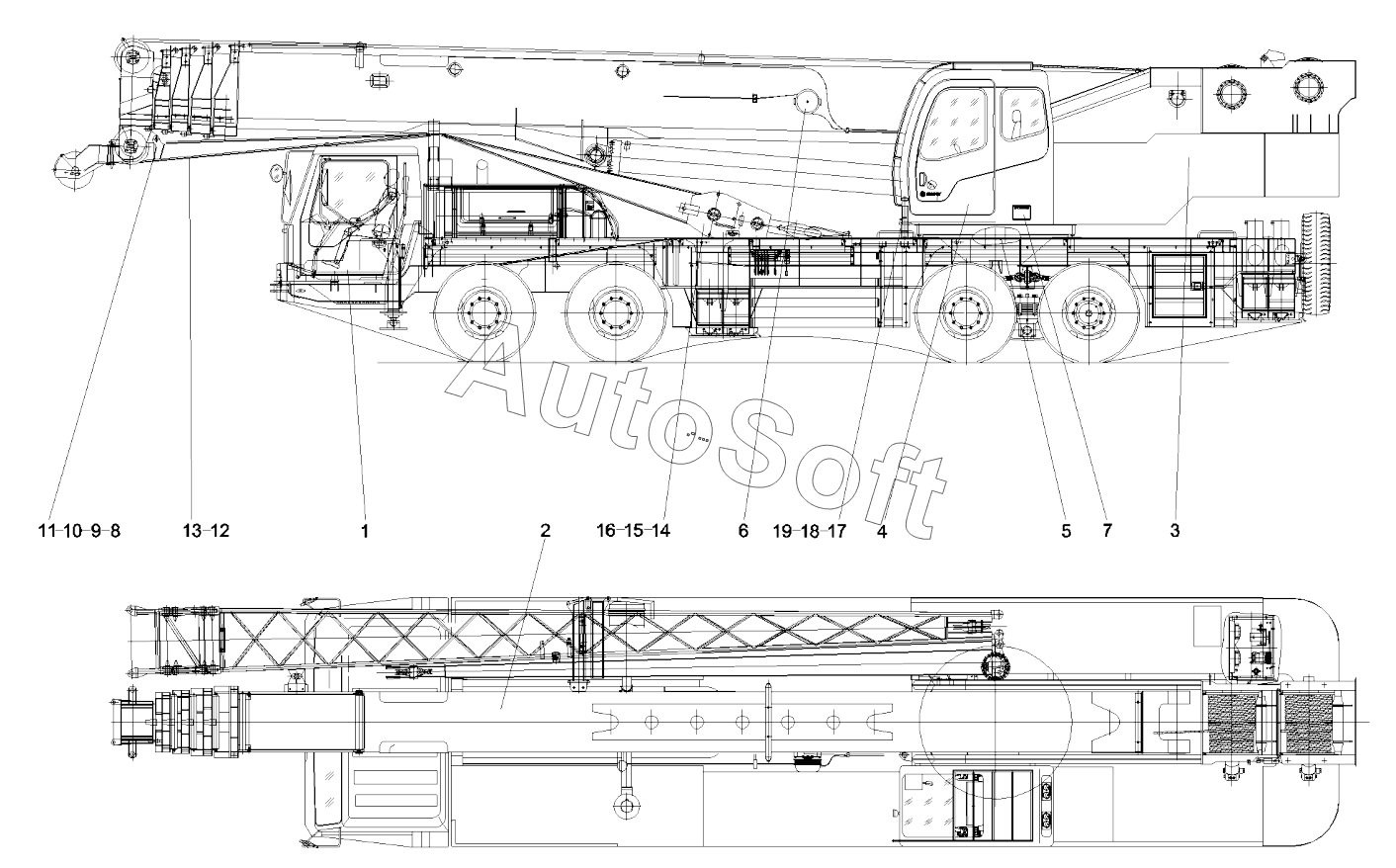

Каталог запасных частей к технике: SANY QY50CS93. 10661213 QY50CS93 Truck Crane body
10
19
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Chassis, truck crane | |
| 2 | 1***7 | Boom | |
| 3 | 1***7 | Swing table assy | |
| 4 | 1***0 | Cab, operator, superstructure | |
| 5 | 1***4 | Hydraulic system, superstructure | |
| 6 | 1***2 | Electrical system | |
| 7 | 1***4 | Layout, plate, name | |
| 8 | 2***4 | Wedge | |
| 9 | 2***1 | Sleeve, wedge | |
| 10 | 1***7 | Lock pin | |
| 11 | A***1 | Pin, elastic | |
| 12 | 1***1 | Rope, wire, winch, main | |
| 13 | 1***9 | Rope, wire, winch, auxiliary | |
| 14 | 1***7 | Lifting hook | |
| 15 | 1***5 | Hook, auxiliary | |
| 16 | A***7 | Clamp, rope | |
| 17 | A***3 | Inserted pin | |
| 18 | A***0 | Threaded stud | |
| 19 | A***7 | Sleeve |
