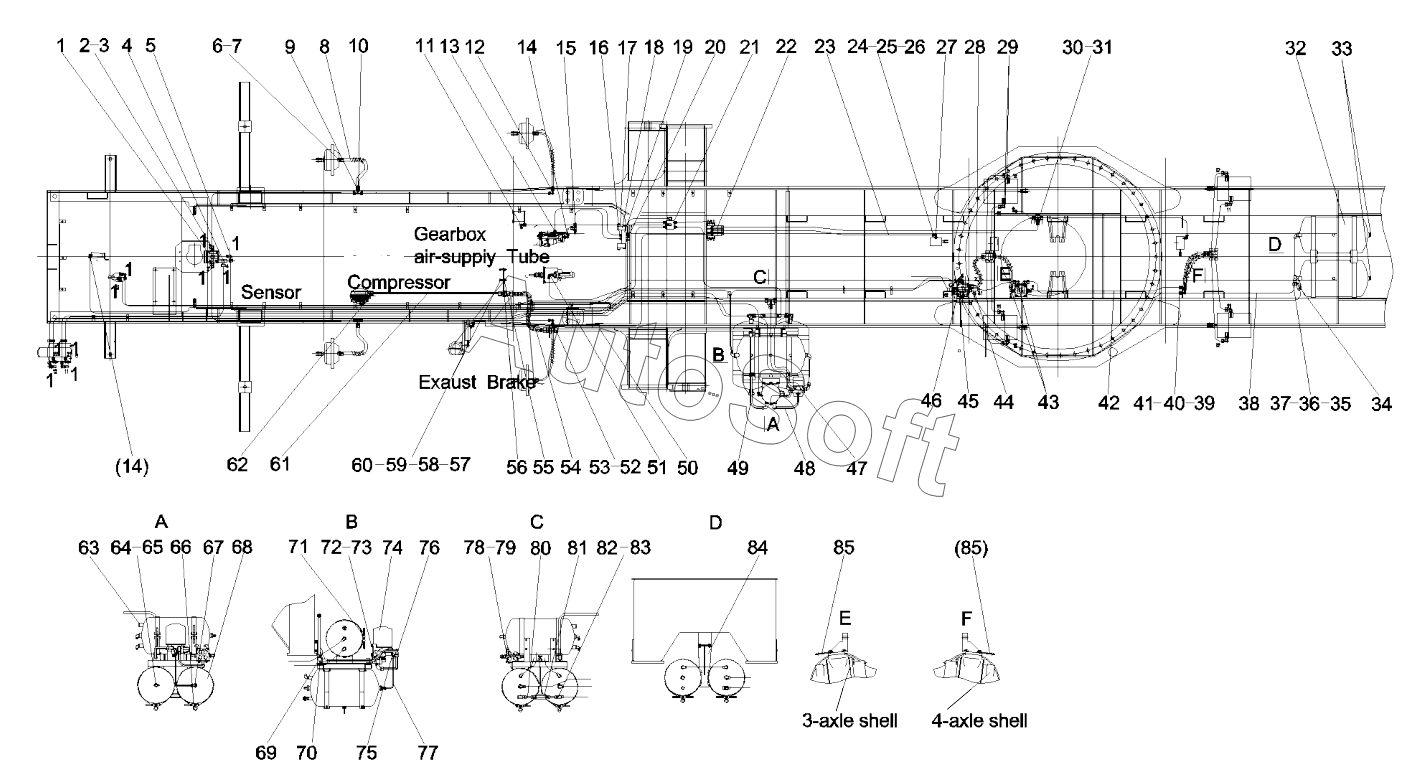

Каталог запасных частей к технике: SANY QY50CS93. 10238570 Brake system device
54
64
63
62
61
60
59
58
57
56
55
65
53
52
51
50
49
48
47
46
45
44
75
85
85
84
83
82
81
80
79
78
77
76
43
74
73
72
71
70
69
68
67
66
11
21
20
19
18
17
16
15
14
14
13
12
22
10
9
8
7
6
5
4
3
2
32
42
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Valve, relay | |
| 2 | A***2 | Connector, pipe | |
| 3 | A***3 | Washer, seal | |
| 4 | A***7 | Tee adaptor, clamp sleeve-type end | |
| 5 | A***0 | Joint, right angle, adjustable | |
| 6 | A***1 | Washer, seal | |
| 7 | A***2 | Adaptor, straight, end | |
| 8 | A***0 | Hose, brake | |
| 9 | A***0 | Nut | |
| 10 | A***1 | Connector, tee | |
| 11 | A***9 | Connector, right angle | |
| 12 | A***0 | Connector, right angle, bulkhead | |
| 13 | A***0 | Joint, right angle, arresting cone | |
| 14 | A***8 | Elbow, right angle | |
| 15 | A***3 | Connector, tee | |
| 16 | 1***6 | Joint | |
| 17 | 6***8 | Coil | |
| 18 | 6***7 | Box, terminal | |
| 19 | 6***0 | Valve, 2/5, double controlled | |
| 20 | 1***5 | Joint, right angle | |
| 21 | A***0 | Joint block | |
| 22 | 6***8 | Group, valve, air, electromagnetic | |
| 23 | A***6 | Pipe, plastic | |
| 24 | A***8 | Nut | |
| 25 | A***3 | Sleeve, clip | |
| 26 | A***9 | Bushing | |
| 27 | A***2 | Joint, right angle, adjustable | |
| 28 | A***8 | Hose, brake | |
| 29 | A***4 | Connector, pipe | |
| 30 | A***4 | Connector, tee, bulkhead | |
| 31 | A***5 | Nut | |
| 32 | A***1 | Barrel, gas storage | |
| 33 | A***3 | Screw plug | |
| 34 | A***3 | Tee, pressure-measuring, adjustable | |
| 35 | A***3 | Nut | |
| 36 | A***7 | Sleeve, clip | |
| 37 | A***2 | Core, liner | |
| 38 | A***1 | Hose, nylon | |
| 39 | A***2 | Nut | |
| 40 | A***4 | Sleeve, clip | |
| 41 | A***1 | Bushing | |
| 42 | A***1 | Pipe, nylon | |
| 43 | A***3 | Connector, pipe | |
| 44 | A***4 | Connector, tee | |
| 45 | A***9 | Valve, differential | |
| 46 | A***8 | Nut | |
| 47 | A***0 | Four-Way Protective Valve | |
| 48 | 1***3 | Pipe assy, steel , valve, air inlet, protective, four-loop | |
| 49 | 1***7 | Pipe assy, steel, valve, air inlet, dryer, | |
| 50 | 1***5 | Pipe assy, steel, valve, air inlet, dryer | |
| 51 | A***5 | Joint, right angle, adjustable | |
| 52 | A***0 | Body, connector, through, clamp end | |
| 53 | A***1 | Nut | |
| 54 | A***3 | High temperature hose assembly | |
| 55 | A***3 | Bracket, front, hose, high-temp | |
| 56 | 1***1 | Bracket I, pipe, steel, outlet, air compressor | |
| 57 | A***1 | Bolt | |
| 58 | A***1 | Washer | |
| 59 | A***1 | Washer | |
| 60 | A***7 | Nut | |
| 61 | 1***3 | Pipe assy, steel, outlet, air compressor | |
| 62 | 1***4 | Joint, straight, end | |
| 63 | A***1 | Plug, screw | |
| 64 | A***7 | Connector, spacer | |
| 65 | A***7 | Connector, measuring | |
| 66 | A***2 | Drain valve assembly | |
| 67 | A***6 | Joint, right angle, adjustable | |
| 68 | A***0 | Barrel, gas storage | |
| 69 | 1***8 | Bracket assy, reservoir, air | |
| 70 | A***4 | Connector, pipe | |
| 71 | 1***6 | Band assy, reservoir, air | |
| 72 | A***7 | Bolt | |
| 73 | A***2 | Washer | |
| 74 | A***4 | Dryer | |
| 75 | A***3 | Joint, right angle, adjustable | |
| 76 | A***1 | Joint, right angle, adjustable | |
| 77 | 1***7 | Pipe assy, steel, connecting, regeneration tube | |
| 78 | A***9 | Bolt | |
| 79 | A***7 | Washer | |
| 80 | 1***3 | Pipe assy, steel, connecting, check valve | |
| 81 | A***0 | Valve, one-way | |
| 82 | A***0 | Nut | |
| 83 | A***9 | Connector, tee, end | |
| 84 | 1***8 | Bracket assy, reservoir, air, axle 1 & 3 | |
| 85 | A***2 | Plate, connector, dual-hole joint, II |
