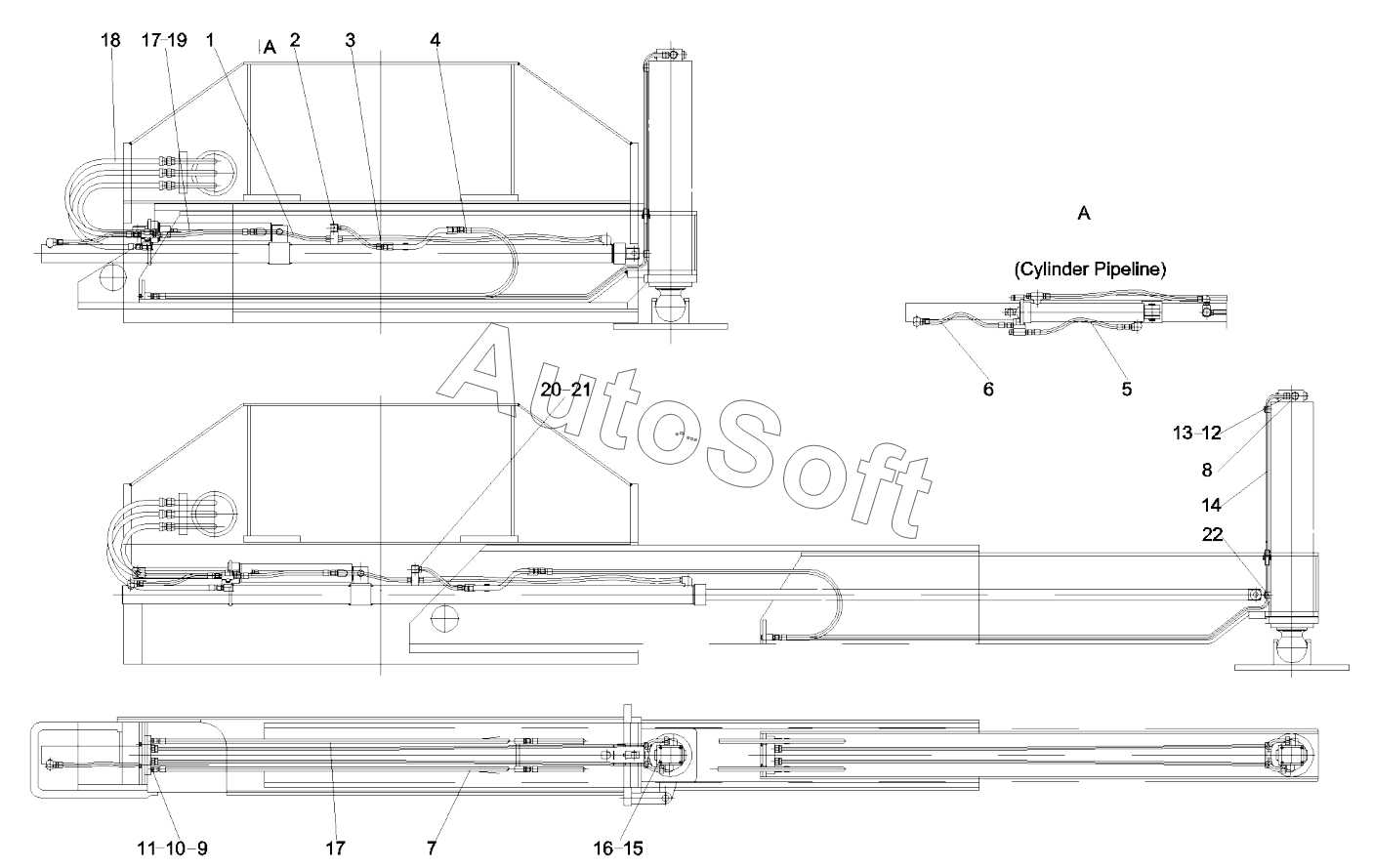

Каталог запасных частей к технике: SANY QY50CS93. A810201023785 Piping, outrigger, rear
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***6 | Hose, rubber | |
| 2 | B***5 | Connector, pipe | |
| 3 | A***6 | Connector, pipe | |
| 4 | B***9 | Hose, rubber | |
| 5 | B***6 | Hose, rubber | |
| 6 | B***4 | Hose, rubber | |
| 7 | A***7 | Pipe assy, steel | |
| 8 | A***8 | Connector, pipe | |
| 9 | A***5 | Catcher assy, oil | |
| 10 | A***7 | Washer | |
| 11 | A***0 | Bolt | |
| 12 | B***1 | Lock, hydraulic, dual-directional | |
| 13 | A***9 | Screw | |
| 14 | B***0 | Hose, rubber | |
| 15 | 1***2 | Pipe assy, steel | |
| 16 | 1***1 | Bracket assy, oil inlet | |
| 17 | 1***9 | Pipe assy, steel | |
| 18 | B***2 | Hose, rubber | |
| 19 | 1***2 | Pipe assy, steel, return | |
| 20 | A***6 | Connector, pipe | |
| 21 | 2***1 | Connector, pipe | |
| 22 | A***2 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
