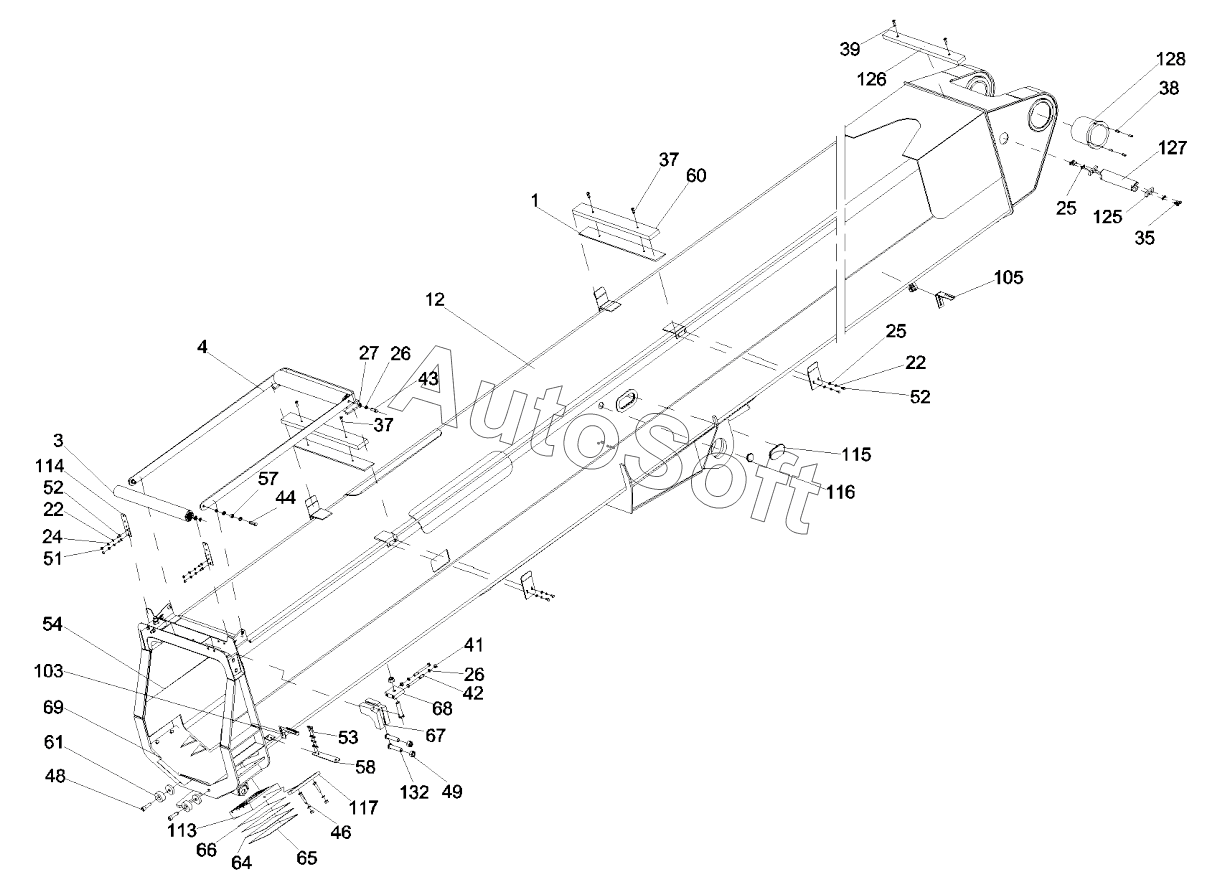

Каталог запасных частей к технике: SANY QY50CS93. 10663087 Boom
105
57
58
60
61
64
65
66
67
68
69
103
54
113
114
115
116
117
125
126
127
128
132
39
3
4
12
22
22
24
25
25
26
26
27
35
37
37
38
1
41
42
43
44
46
48
49
51
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Bracket, pallet | |
| 3 | 1***4 | Roller, rope support | |
| 4 | 1***7 | Roller, rope guard | |
| 12 | 1***3 | Boom, base | |
| 22 | A***7 | Washer | |
| 24 | A***7 | Washer | |
| 25 | A***1 | Washer | |
| 26 | A***2 | Washer | |
| 27 | A***1 | Washer | |
| 35 | A***1 | Bolt | |
| 37 | A***3 | Screw | |
| 38 | A***6 | Screw | |
| 39 | A***9 | Screw | |
| 41 | A***1 | Nut | |
| 42 | A***4 | Bolt | |
| 43 | A***9 | Bolt | |
| 44 | A***1 | Bolt | |
| 46 | A***4 | Bolt | |
| 48 | A***0 | Screw | |
| 49 | A***5 | Nut | |
| 51 | A***2 | Nut | |
| 52 | A***8 | Bolt | |
| 53 | A***0 | Bolt | |
| 54 | A***3 | Bolt | |
| 57 | 1***1 | Spacer | |
| 58 | A***4 | Bracket, installation, lamp, operation | |
| 60 | 1***8 | Pallet | |
| 61 | 1***2 | Block, bumper | |
| 64 | 1***7 | Pillow, adjusting | |
| 65 | 1***4 | Pillow, adjusting | |
| 66 | 1***9 | Pillow, adjusting | |
| 67 | 1***6 | Slider | |
| 68 | 1***8 | Plate, thread | |
| 69 | 1***3 | Pillow, adjusting | |
| 103 | 1***5 | Bracket | |
| 105 | 1***1 | Bracket | |
| 113 | 1***6 | Slider | |
| 114 | 1***8 | Bracket, installation, outline lamp, front | |
| 115 | 1***6 | Door, handhole | |
| 116 | 1***7 | Orifice cover, round | |
| 117 | 1***2 | Plate, retaining | |
| 125 | 1***7 | shaft baffle | |
| 126 | A***5 | Pallet | |
| 127 | 1***7 | lock pin | |
| 128 | A***6 | Bush, copper | |
| 132 | A***4 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
