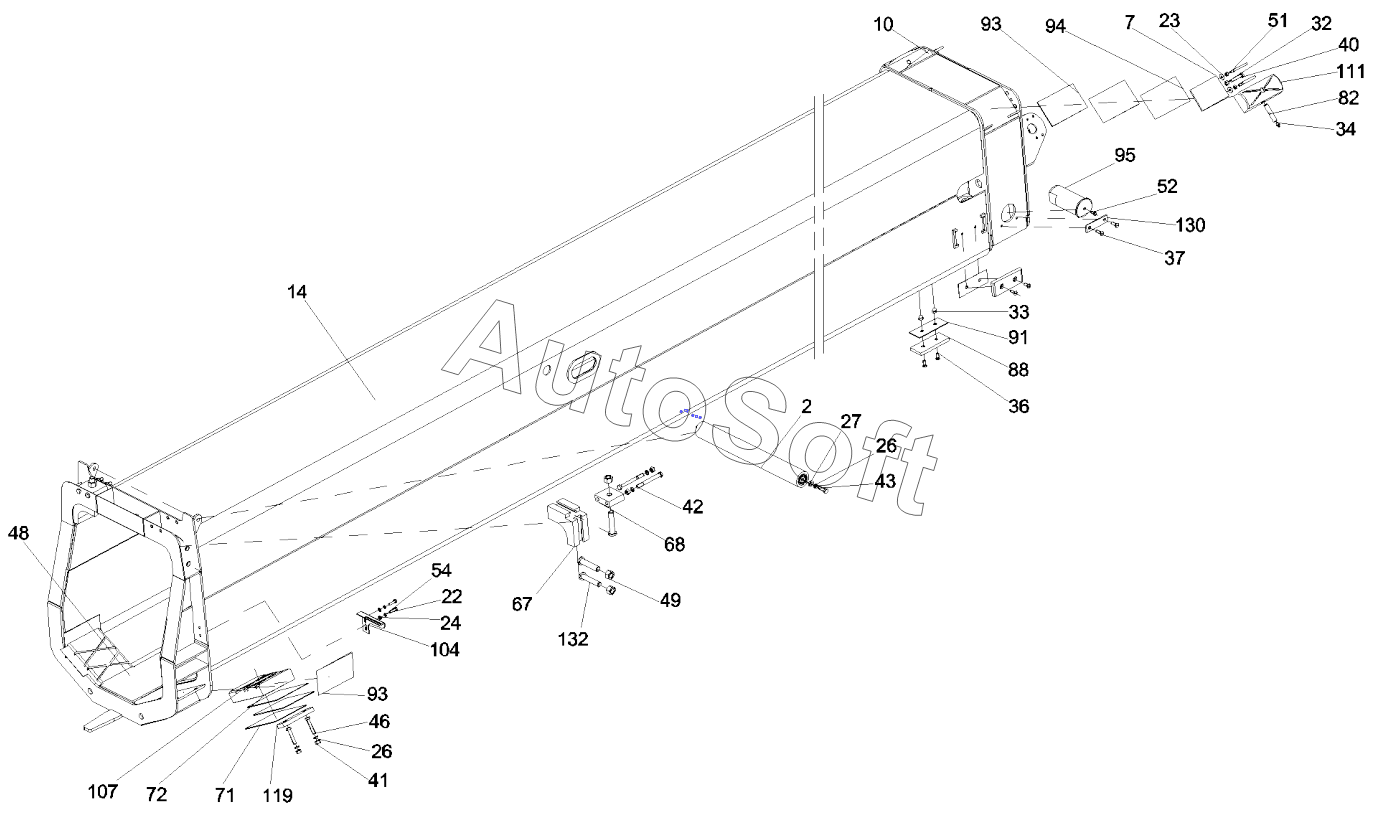

Каталог запасных частей к технике: SANY QY50CS93. 10663087 Boom
91
51
52
54
67
68
71
72
82
88
49
93
93
94
95
104
107
111
119
130
132
33
7
10
14
22
23
24
26
26
27
32
2
34
36
37
40
41
42
43
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 1***8 | Roller, rope support | |
| 7 | 1***4 | Drawplate | |
| 10 | 1***0 | Drawplate | |
| 14 | 1***2 | Boom, 3rd | |
| 22 | A***7 | Washer | |
| 23 | A***5 | Washer | |
| 24 | A***7 | Washer | |
| 26 | A***2 | Washer | |
| 27 | A***1 | Washer | |
| 32 | A***7 | Nut | |
| 33 | A***2 | Nut | |
| 34 | A***2 | Cup, oil | |
| 36 | A***1 | Screw | |
| 37 | A***3 | Screw | |
| 40 | A***0 | Bolt | |
| 41 | A***1 | Nut | |
| 42 | A***4 | Bolt | |
| 43 | A***9 | Bolt | |
| 46 | A***4 | Bolt | |
| 48 | A***0 | Screw | |
| 49 | A***5 | Nut | |
| 51 | A***2 | Nut | |
| 52 | A***8 | Bolt | |
| 54 | A***3 | Bolt | |
| 67 | 1***6 | Slider | |
| 68 | 1***8 | Plate, thread | |
| 71 | 1***5 | Pillow, adjusting | |
| 72 | 1***7 | Pillow, adjusting | |
| 82 | 1***2 | Pin shaft | |
| 88 | 1***0 | Slider | |
| 91 | 1***7 | Pillow, adjusting | |
| 93 | 1***1 | Pillow, adjusting | |
| 94 | 1***2 | Pillow, adjusting | |
| 95 | 1***9 | Half shaft, oil cylinder | |
| 104 | 1***4 | Bracket | |
| 107 | 1***2 | Slider | |
| 111 | 1***2 | Slider | |
| 119 | 1***9 | Plate, retaining | |
| 130 | A***1 | Axle plate, dead | |
| 132 | A***4 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
