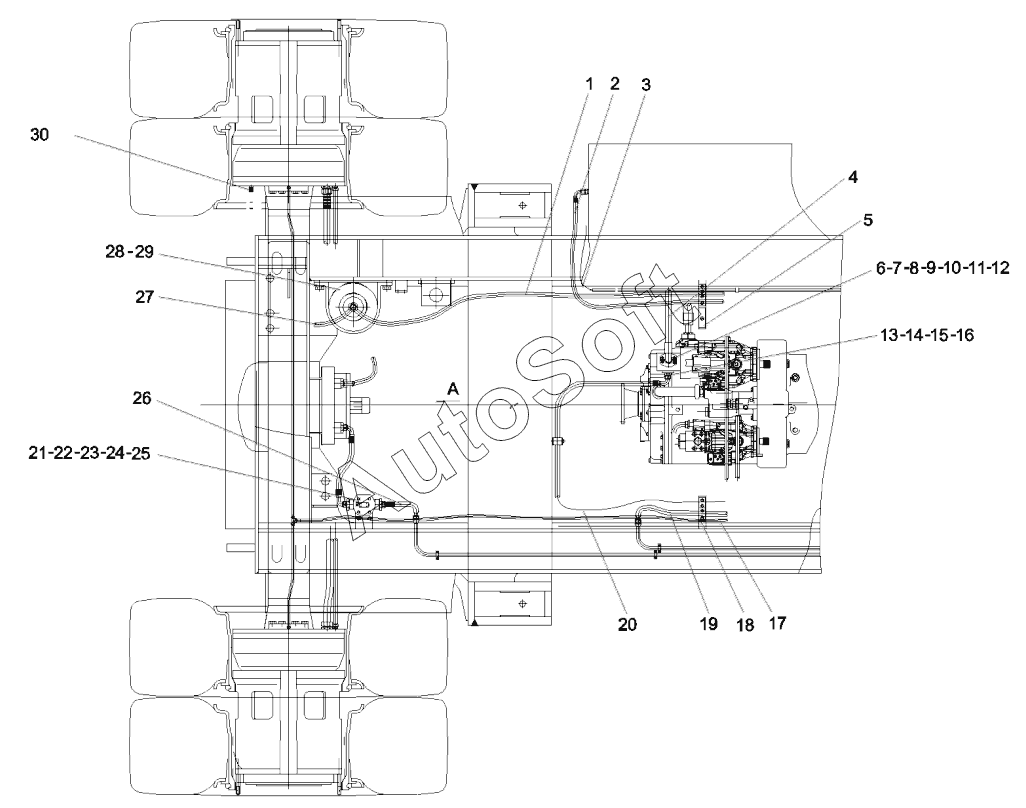

Каталог запасных частей к технике: SANY RSC45C. 10397319 Radiating & Braking system RSC45M.2.3
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***8 | Hose 2SN10-DKOL-7500Q/SY1102 | |
| 2 | B***7 | Hose 2SN10-DKOL-DKOL90-7000Q/SY1102 | |
| 3 | B***8 | Hose | |
| 4 | 6***6 | Hose 1SN25-DKOL45-SFL90-1000-V180Q/SY1102 | |
| 5 | 1***6 | Right trailing chain seat hose board RSC45.2.3.30 | |
| 6 | A***0 | Oil suction flange RSC45.2.3-17 | |
| 7 | A***2 | Screw | |
| 8 | A***1 | Transitional block RSC45.2.3-18 | |
| 9 | A***5 | O-ring, fluororubber, 20x2.65 GB3452.1-92 | |
| 10 | B***4 | FLANGE - HALF | |
| 11 | A***5 | O-ring 30x3.55GB3452.1 | |
| 12 | A***4 | Screw | |
| 13 | A***6 | Flange RSC45.2.3-16 | |
| 14 | B***2 | O-ring 18.72x2.62AS568-116 | |
| 15 | A***2 | Screw | |
| 16 | B***6 | Pipe joint GE18LM18x1.5EDOMDA3C | |
| 17 | B***4 | Hose 2SN8-DKOL-DKOL90-7000Q/SY1102 | |
| 18 | 1***2 | Left trailing chain seat hose board RSC45.2.3.31 | |
| 19 | 2***4 | Hose 2SN16-DKOL-DKOL90-5500Q/SY1102 | |
| 20 | B***5 | Hose 2SN16-DKOL-DKOL90-6200Q/SY1102 | |
| 21 | A***1 | Oil return filter QU-A100x10P | |
| 22 | A***0 | Bolt | |
| 23 | A***7 | Washer | |
| 24 | A***0 | Joint body RSC45.2.3-6 | |
| 25 | A***8 | Washer | |
| 26 | B***9 | Hose | |
| 27 | B***8 | Hose | |
| 28 | 1***0 | Assembly of large accumulator RSC45.2.3.32 | |
| 29 | B***6 | Connector, hose, EL12LOMDA3C | |
| 30 | B***4 | Connector, pressure measuring |
