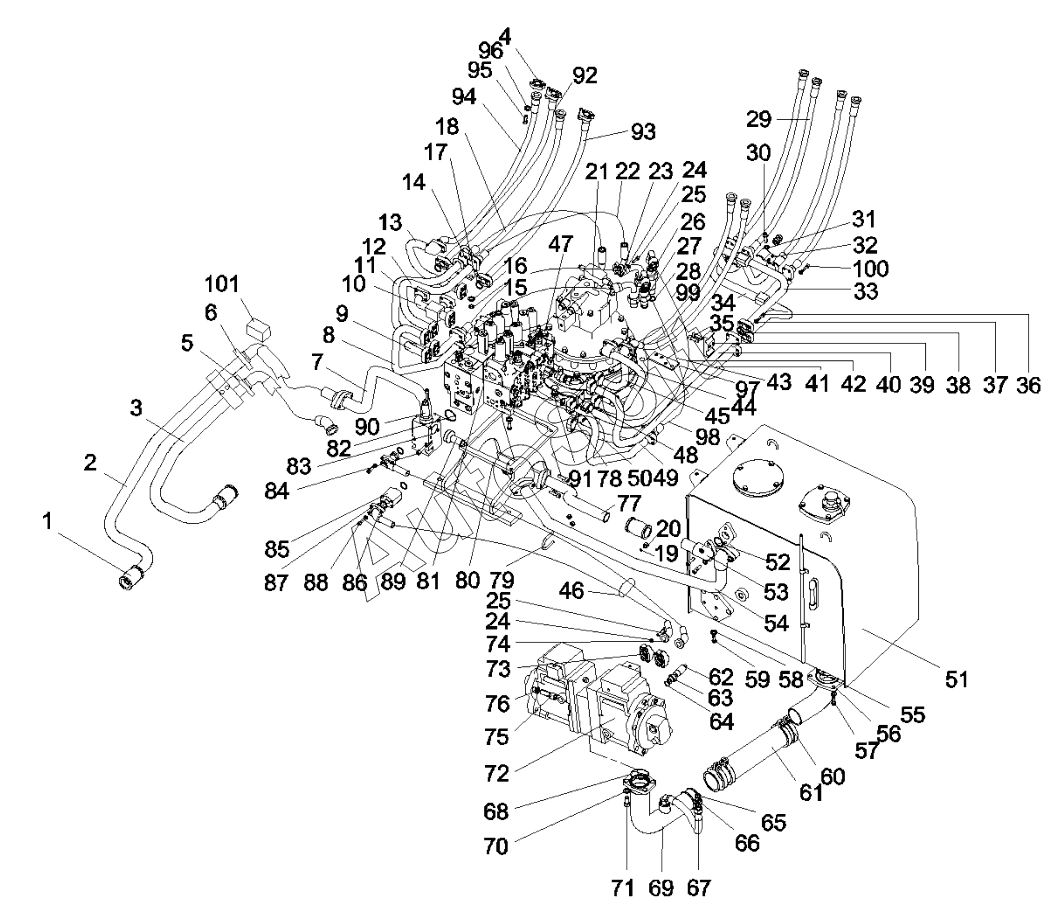

Каталог запасных частей к технике: SANY SY335C8. 11454048 Pipeline, main, hydraulic
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***6 | Clamp, pipe | |
| 2 | A***2 | Pipe, oil inlet | |
| 3 | A***3 | Pipe, oil outlet | |
| 4 | B***3 | Flange, SAE | |
| 5 | A***8 | Hose AS, oil outlet | |
| 6 | A***7 | Hose AS, oil inlet | |
| 7 | 1***7 | Pipe, oil return, main | |
| 8 | A***1 | Pipe As, left travel | |
| 9 | A***0 | Pipe As, left travel | |
| 10 | 1***3 | Tube As, arm, lower | |
| 11 | T***r | Tube As, swing, lower | |
| 12 | T***r | Tube AS, swing, upper | |
| 13 | 1***9 | Tube AS, arm, upper | |
| 14 | A***7 | U-bolt | |
| 15 | A***1 | Nut | |
| 16 | A***4 | Washer, 12 GB96.1 | |
| 17 | P***e | Plate | |
| 18 | 6***4 | Hose, rubber | |
| 19 | B***0 | O-ring | |
| 20 | A***4 | Plug | |
| 21 | R***P | Reducer GP | |
| 22 | H***r | Hose, rubber | |
| 23 | F***t | Flange, split | |
| 24 | A***1 | Washer | |
| 25 | A***4 | Screw | |
| 26 | A***5 | Connector, extended | |
| 27 | A***6 | Connector | |
| 28 | A***6 | O-ring | |
| 29 | B***7 | Hose, rubber | |
| 30 | A***2 | Screw | |
| 31 | A***2 | Washer | |
| 32 | A***7 | Clamp, pipe | |
| 33 | 1***6 | Tube AS, boom, upper | |
| 34 | 1***4 | Tube As, boom, lower | |
| 35 | A***8 | Screw | |
| 36 | A***5 | Screw | |
| 37 | A***1 | Washer | |
| 38 | B***6 | O-ring | |
| 39 | 1***8 | Clamp, pipe | |
| 40 | 1***9 | Tube AS, boom, upper | |
| 41 | 1***2 | Tube As, boom, lower | |
| 42 | B***3 | Hose, rubber | |
| 43 | B***2 | Hose, rubber | |
| 44 | 1***1 | Tube AS, bucket, upper | |
| 45 | 1***2 | Tube AS, bucket, lower | |
| 46 | A***6 | Bandage, nylon | |
| 47 | 1***5 | Plug | |
| 48 | A***3 | Flange | |
| 49 | 1***2 | Pipe As, right travel | |
| 50 | 1***8 | Pipe As, right travel | |
| 51 | A***2 | Tank, hydraulic | |
| 52 | B***5 | O-ring | |
| 53 | A***2 | Pipe, oil return | |
| 54 | A***4 | Pipe, oil return | |
| 55 | A***3 | O-ring | |
| 56 | 1***8 | Pipe, oil suction, fuel tank | |
| 57 | A***6 | Screw | |
| 58 | A***8 | Washer | |
| 59 | A***3 | Bolt | |
| 60 | A***1 | Hoop | |
| 61 | A***4 | Hose, oil suction | |
| 62 | B***6 | Sensor, pressure | |
| 63 | A***3 | Connector | |
| 64 | B***7 | O-ring | |
| 65 | B***6 | O-ring | |
| 66 | A***2 | Connector | |
| 67 | A***0 | Hose, rubber | |
| 68 | B***9 | Seal, O-ring | |
| 69 | 1***8 | Pipe, oil suction, main pump | |
| 70 | A***3 | Washer | |
| 71 | A***8 | Screw | |
| 72 | B***7 | Pump, plunger | |
| 73 | B***4 | Flange, split | |
| 74 | 6***9 | Hose, rubber | |
| 75 | A***8 | Screw | |
| 76 | A***6 | Washer | |
| 77 | 1***1 | Pipe, bypass, oil return | |
| 78 | A***1 | Bolt | |
| 79 | A***1 | U-bolt | |
| 80 | 1***6 | Bracket, main valve | |
| 81 | B***0 | Valve, main control | |
| 82 | B***6 | O-ring | |
| 83 | 1***0 | Adapter | |
| 84 | A***1 | Screw | |
| 85 | A***0 | Flange | |
| 86 | 6***8 | Hose, rubber | |
| 87 | B***4 | FLANGE - HALF | |
| 88 | A***1 | Screw | |
| 89 | B***0 | Valve, check | |
| 90 | B***9 | Valve, check | |
| 91 | A***8 | Washer | |
| 92 | 6***4 | Hose, rubber | |
| 93 | 6***3 | Hose, rubber | |
| 94 | 6***5 | Hose, rubber | |
| 95 | A***3 | SCREW | |
| 96 | A***3 | Washer | |
| 97 | 1***5 | Plate | |
| 98 | B***9 | Hose, rubber | |
| 99 | 6***7 | Hose, rubber | |
| 100 | A***5 | Screw | |
| 101 | 1***3 | Foam |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
