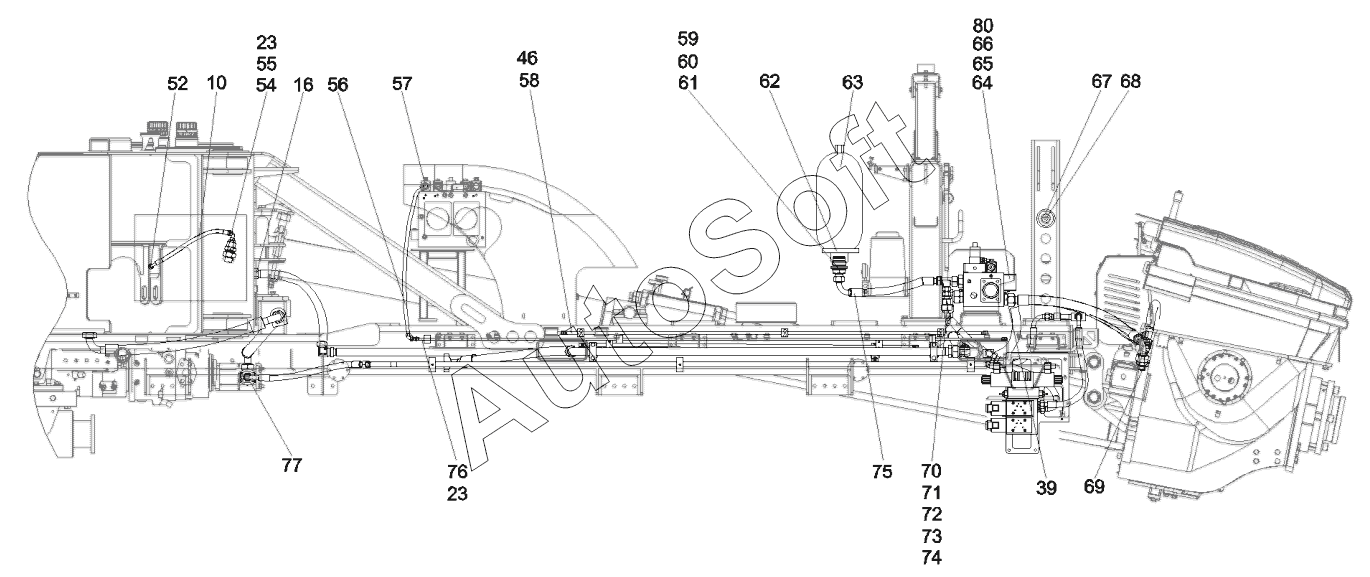

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12831484 Hydraulic system, swing cylinder
63
80
77
76
75
74
73
72
71
70
69
68
67
66
65
64
62
61
60
59
58
57
56
55
54
52
46
39
23
23
16
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | B***9 | Connector, pipe | |
| 10 | B***4 | Hose, rubber | |
| 16 | B***2 | Connector, pipe | |
| 23 | B***6 | Connector, hose, EW10LOMDA3C | |
| 39 | B***3 | Pipe joint GE30SMEDOMDA3C | |
| 46 | 6***2 | Body, clamp | |
| 52 | 1***6 | Connector, damping | |
| 54 | A***5 | Connector, pipe, U-shaped | |
| 55 | B***1 | Valve, one-way | |
| 56 | B***2 | Hose, rubber | |
| 57 | 1***1 | Connector, pipe | |
| 58 | 1***0 | Pipe, oil | |
| 59 | A***7 | Connector body, pipe, accumulator | |
| 60 | B***6 | O-ring | |
| 61 | B***4 | O-ring | |
| 62 | A***1 | Pad | |
| 63 | B***8 | Accumulator, EHV10-330/90 | |
| 64 | 1***6 | Flange, oil return, swing valve | |
| 65 | B***7 | O-ring | |
| 66 | A***4 | Screw | |
| 67 | B***6 | Gauge, pressure | |
| 68 | 6***5 | Pipe, pressure measuring | |
| 69 | A***4 | Body, connector, oil, inlet and outlet, swing cylinder | |
| 70 | B***3 | Valve, one-way | |
| 71 | A***6 | Joint, articulated | |
| 72 | B***9 | Hose, rubber | |
| 73 | A***2 | Adaptor, accumulator, main valve block | |
| 74 | B***4 | Connector, pipe | |
| 75 | B***6 | Hose, rubber | |
| 76 | 1***4 | Pipe, steel, | |
| 77 | 2***4 | Flange, SAE | |
| 80 | A***1 | Washer |
