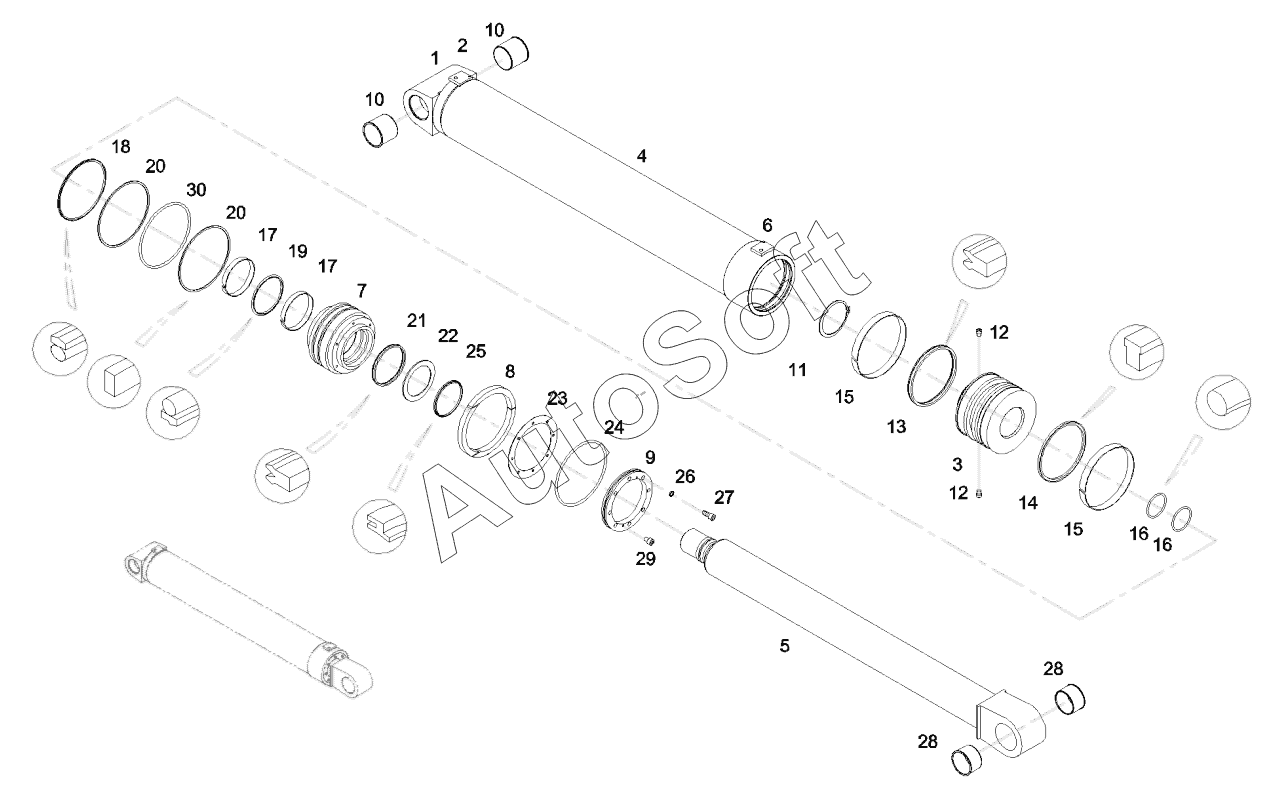

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12554352 Hydraulic cylinder, в„–4
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Bottom, cylinder | |
| 2 | 1***3 | Plate, mounting, valve | |
| 3 | 1***0 | Piston | |
| 4 | 1***8 | Barrel, cylinder | |
| 5 | 1***1 | Piston rod GP | |
| 6 | 1***4 | Plate, mounting, valve | |
| 7 | 1***1 | Sleeve, guide | |
| 8 | A***9 | Key, clipping, hole | |
| 9 | 1***5 | Ring, retainer, snap ring | |
| 10 | A***2 | Bushing | |
| 11 | A***0 | Ring, retainer | |
| 12 | A***1 | Screw | |
| 13 | B***8 | MPS-ring, seal | |
| 14 | B***4 | Ring, seal, OK | |
| 15 | 6***6 | Orkot-ring, guide | |
| 16 | A***3 | O-ring | |
| 17 | 6***8 | Ring, guide | |
| 18 | 6***6 | Seal, ktr D-ring | |
| 19 | A***0 | GS-ring, seal | |
| 20 | 1***3 | Ring, retaining | |
| 21 | B***3 | Ring, seal | |
| 22 | 1***3 | Ring, retainer | |
| 23 | 1***0 | Pad, seal | |
| 24 | A***6 | O-ring | |
| 25 | 6***3 | PW-ring, dustproof | |
| 26 | A***6 | Washer | |
| 27 | A***4 | Screw | |
| 28 | A***1 | Bearing | |
| 29 | A***0 | Screw | |
| 30 | A***6 | O-ring |
