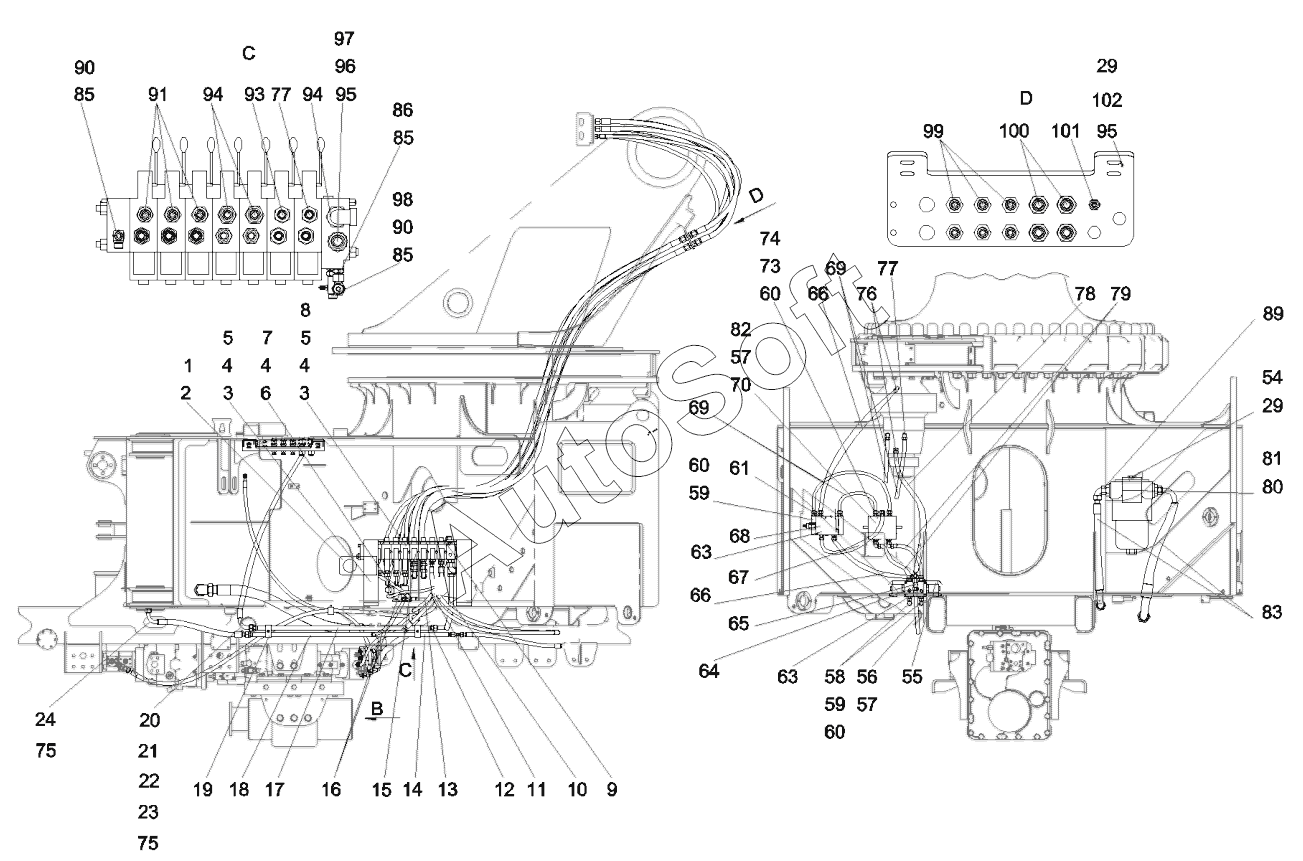

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12828047 Pipeline, hydraulic, revolving tower
1
2
3
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
29
29
54
55
56
57
57
58
59
59
60
60
60
61
63
63
64
65
66
66
67
68
69
69
70
73
74
75
75
76
77
77
78
79
80
81
82
83
85
85
85
86
89
90
90
91
93
94
94
95
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Plate, mounting, pressure gauge | |
| 2 | B***6 | Gauge, pressure | |
| 3 | A***2 | Screw | |
| 4 | A***7 | Washer | |
| 5 | A***7 | Washer | |
| 6 | A***0 | Pressure gauge valve group | |
| 7 | A***6 | Screw, M8x16 GB70.1 | |
| 8 | A***2 | Nut | |
| 9 | 1***1 | Board, indication | |
| 10 | B***8 | Hose, rubber | |
| 11 | B***0 | Pipe, pressure measuring | |
| 12 | B***3 | O-ring | |
| 13 | 6***6 | Hose, rubber | |
| 14 | 6***5 | Body, pipe clamp | |
| 15 | B***7 | Valve, multiway, five-section boom | |
| 16 | B***7 | Hose, rubber | |
| 17 | 1***4 | Pipe, oil | |
| 18 | 1***9 | Pipe, oil | |
| 19 | 6***4 | Body, pipe clamp | |
| 20 | B***3 | Hose, rubber | |
| 21 | 6***3 | Hose, rubber | |
| 22 | B***7 | Connector, pipe | |
| 23 | B***0 | Connector, hose, EW18LOMDA3C | |
| 24 | B***3 | Hose, rubber, 2SN16-DKOL-DKOL90-350Q/SY1102 | |
| 29 | A***2 | Washer | |
| 54 | A***8 | Bolt | |
| 55 | 1***0 | Cover, protective | |
| 56 | B***3 | Hose, rubber | |
| 57 | B***6 | Connector, hose, EL12LOMDA3C | |
| 58 | 2***9 | Hose, rubber | |
| 59 | A***1 | Screw | |
| 60 | A***6 | Washer | |
| 61 | B***7 | Connector, hose, GE12LMEDOMDA3C | |
| 63 | B***4 | Connector, hose, EW12LOMDA3C | |
| 64 | 1***9 | Limit valve AS | |
| 65 | B***9 | Connector, pipe | |
| 66 | 6***8 | Hose, rubber | |
| 67 | B***5 | Hose, rubber | |
| 68 | 1***2 | Atiswing valve group | |
| 69 | 6***6 | Hose, rubber | |
| 70 | 1***8 | Rotary balance valve assembly | |
| 73 | A***8 | Screw | |
| 74 | A***6 | Washer | |
| 75 | B***1 | Connector, hose, GE18LMEDOMDA3C | |
| 76 | B***7 | Connector, hose, GE12LR1/4EDOMDA3C | |
| 77 | B***9 | Connector, hose, GE12LR1/2EDOMDA3C | |
| 78 | 6***0 | Hose, rubber | |
| 79 | 6***5 | Hose, rubber | |
| 80 | 6***9 | Filter, oil, high-pressure | |
| 81 | A***0 | Connector, pipe, oil filter | |
| 82 | B***2 | Screw plug, VSTI16x1.5EDA3C | |
| 83 | 6***8 | Hose, rubber | |
| 85 | B***3 | Connector, hose, GE10LREDOMDA3C | |
| 86 | B***6 | Connector, hose, EW10LOMDA3C | |
| 89 | B***9 | Connector, pipe | |
| 90 | B***5 | Connector, hose, EL10LOMDA3C | |
| 91 | B***9 | Connector, pipe | |
| 93 | B***7 | Connector | |
| 94 | B***8 | Connector, pipe | |
| 95 | A***1 | Washer | |
| 96 | B***3 | Valve, one-way | |
| 97 | B***4 | Connector, hose, GE18LR3/4EDOMDA3C | |
| 98 | B***8 | Connector, pressure measuring | |
| 99 | B***5 | Connector, pipe | |
| 100 | B***6 | Connector, pipe | |
| 101 | B***7 | Connector, pipe | |
| 102 | A***9 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
