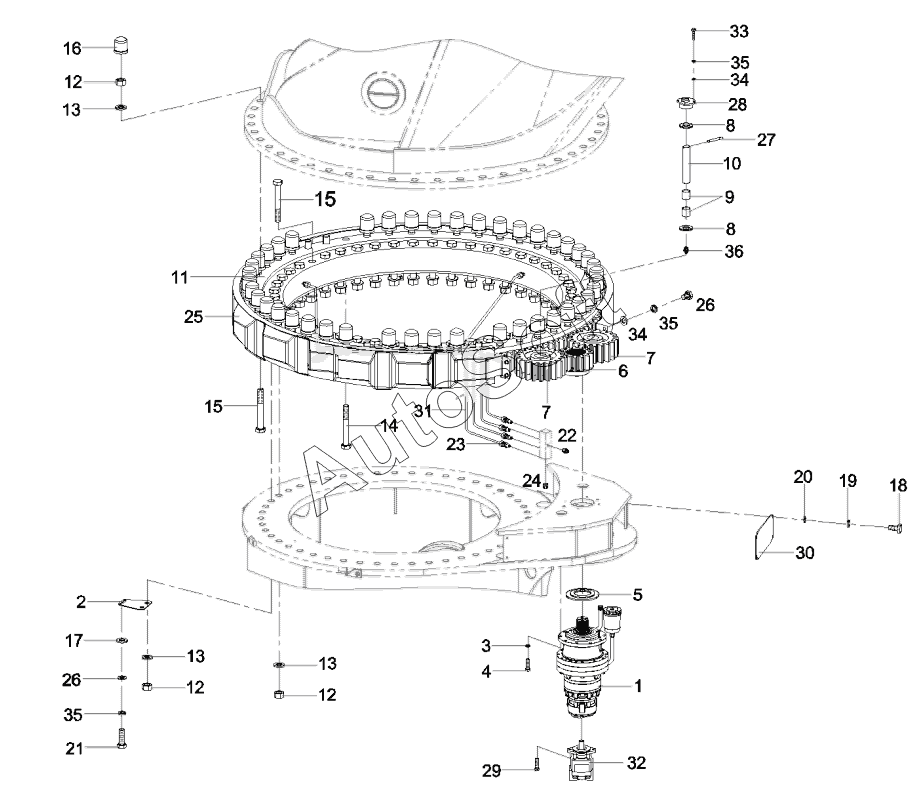

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 11493496 Slewing mechanism
28
20
21
22
23
24
25
26
26
27
19
29
30
31
32
33
34
34
35
35
35
36
10
2
3
4
5
6
7
7
8
8
9
1
11
12
12
12
13
13
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Reducer GP | |
| 2 | A***7 | Gasket | |
| 3 | A***8 | Washer 16GB1230 | |
| 4 | A***4 | Bolt | |
| 5 | A***3 | Ring, dustproof | |
| 6 | A***3 | Gear | |
| 7 | 1***1 | Gear | |
| 8 | A***3 | Pad, copper | |
| 9 | A***9 | Bearing, bimetallic | |
| 10 | 1***2 | Shaft, pin | |
| 11 | 1***3 | Bearing, slewing | |
| 12 | A***8 | Nut | |
| 13 | A***4 | Washer | |
| 14 | A***3 | Bolt | |
| 15 | A***6 | Bolt | |
| 16 | A***8 | Sleeve, protective, rubber | |
| 17 | A***3 | Washer | |
| 18 | A***9 | Bolt | |
| 19 | A***6 | Washer | |
| 20 | A***6 | Washer | |
| 21 | A***9 | Bolt | |
| 22 | A***2 | Cup, oil | |
| 23 | A***9 | Connector, pipe | |
| 24 | A***2 | Screw plug, R1/8 JB/ZQ4446 | |
| 25 | 1***3 | Plate, annular | |
| 26 | A***5 | Washer | |
| 27 | A***1 | Pin | |
| 28 | 1***8 | Shaft sleeve AS | |
| 29 | A***6 | Screw | |
| 30 | 1***3 | Plate, sealing | |
| 31 | A***1 | Pipe, oil | |
| 32 | 6***6 | Motor, cycloid | |
| 33 | A***1 | Bolt | |
| 34 | A***7 | Washer | |
| 35 | A***7 | Washer | |
| 36 | A***1 | Nipple, grease |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
