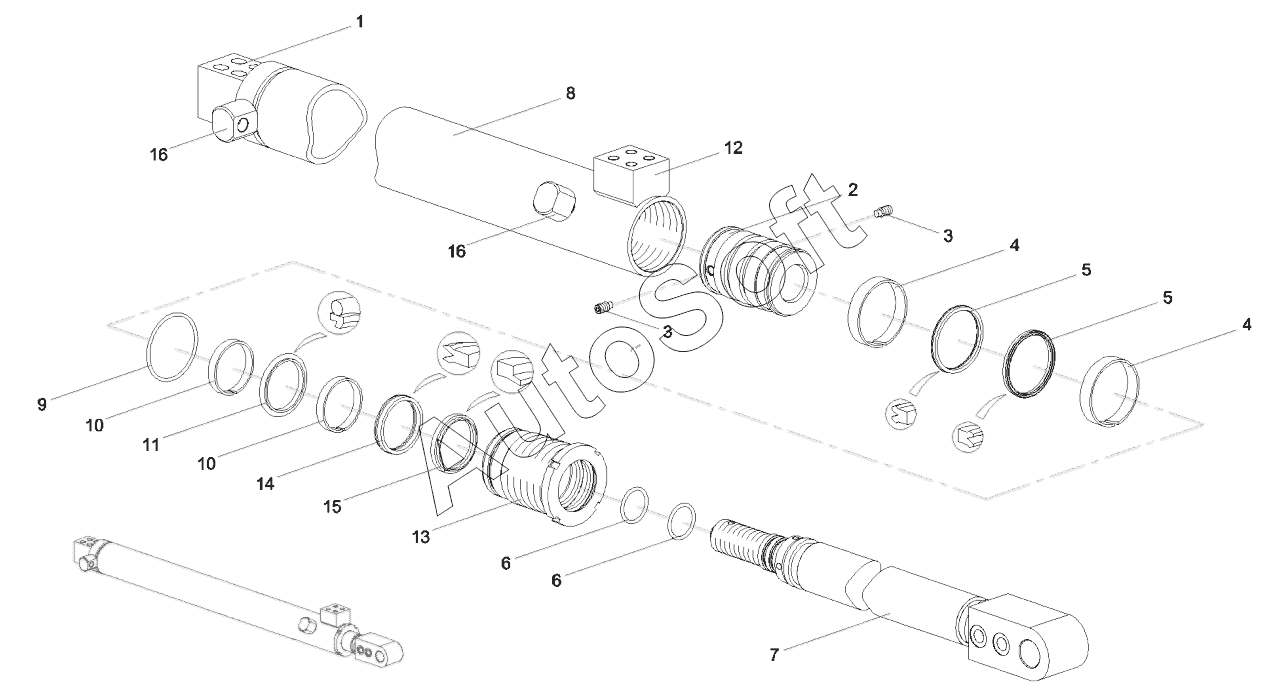

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 10217326 Oil cylinder, telescopic, outrigger, front
1
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Cover, end | |
| 2 | 1***1 | Piston | |
| 3 | A***7 | Screw, M10x20 GB79 | |
| 4 | B***1 | Ring, guide | |
| 5 | B***2 | Seal, MPS-ring | |
| 6 | A***2 | O-ring | |
| 7 | A***0 | Rod, piston | |
| 8 | A***7 | Barrel, cylinder | |
| 9 | A***5 | O-ring | |
| 10 | B***7 | Ring, guide | |
| 11 | B***1 | Seal, ring | |
| 12 | A***3 | Plate, fixed | |
| 13 | A***5 | Sleeve, guide | |
| 14 | B***1 | Ring, seal, MPS-type | |
| 15 | B***2 | Ring, dustproof | |
| 16 | 1***2 | Oil port |
