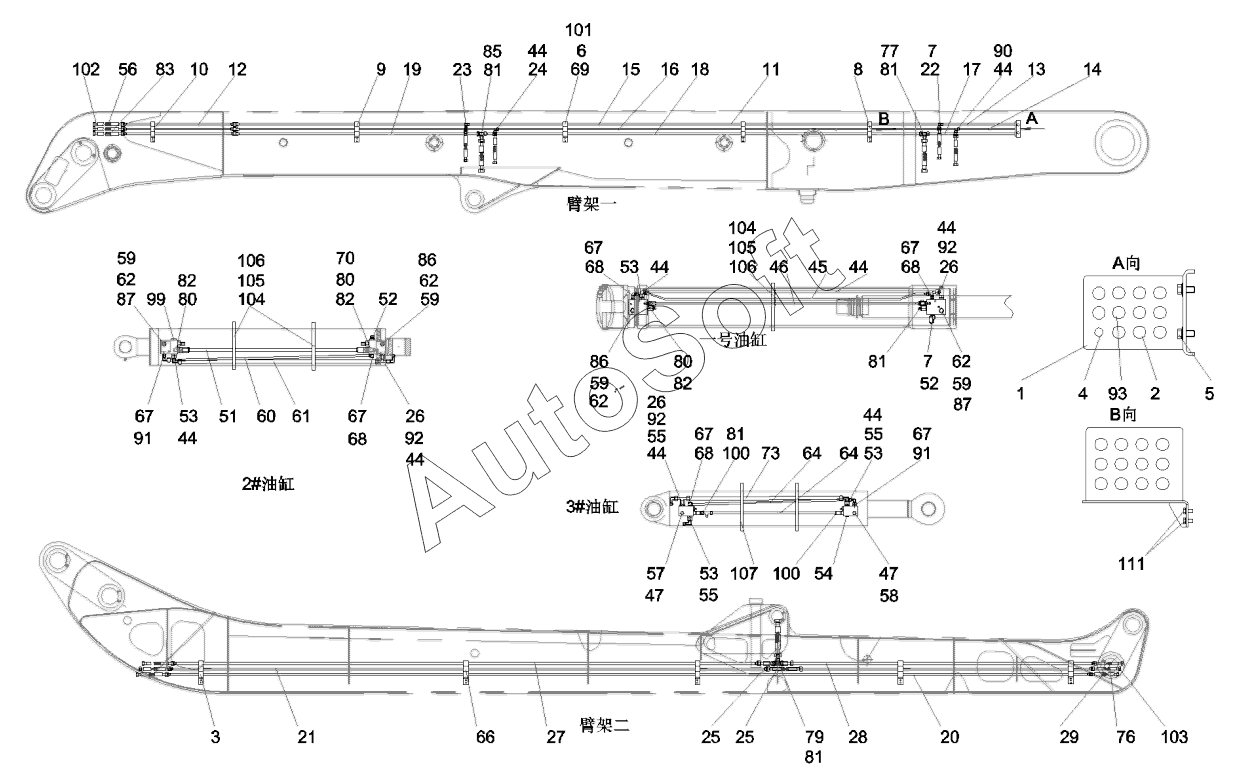

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12563916 Hydraulic system, boom
67
67
67
67
67
67
81
81
81
81
81
80
80
80
79
77
76
73
70
69
68
68
68
68
82
82
82
66
64
64
62
62
62
62
61
60
59
59
59
59
58
57
99
111
107
106
106
105
105
104
104
103
102
101
100
100
56
93
92
92
92
91
91
90
87
87
86
86
85
83
10
19
18
17
16
15
14
13
12
11
20
9
8
7
7
6
5
4
3
2
29
55
55
55
54
53
53
53
53
52
52
51
47
47
46
45
44
44
44
44
44
44
44
44
44
1
28
27
26
26
26
25
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Plate, connector, overlying piping, 12-hole | |
| 2 | B***5 | Connector, pipe | |
| 3 | 1***8 | Rail, guide, 3-comb clamp | |
| 4 | B***7 | Connector, pipe | |
| 5 | A***6 | Screw | |
| 6 | 1***9 | Rail, guide, 4-comb clamp | |
| 7 | B***3 | Connector, pipe | |
| 8 | A***5 | Screw | |
| 9 | A***2 | Screw | |
| 10 | A***2 | Screw | |
| 11 | 1***7 | Pipe, oil | |
| 12 | 1***9 | Pipe, oil | |
| 13 | 1***1 | Pipe, oil | |
| 14 | 1***3 | Pipe, oil | |
| 15 | 1***5 | Pipe, oil | |
| 16 | 1***7 | Pipe, oil | |
| 17 | 1***9 | Pipe, oil | |
| 18 | 1***1 | Pipe, oil | |
| 19 | 1***3 | Pipe, oil | |
| 20 | 1***5 | Pipe, oil | |
| 21 | 1***7 | Pipe, oil | |
| 22 | 6***3 | Hose, rubber | |
| 23 | B***7 | Hose, rubber | |
| 24 | 6***6 | Hose, rubber | |
| 25 | B***5 | Hose, rubber | |
| 26 | B***0 | Connector, pipe | |
| 27 | 1***9 | Pipe, oil | |
| 28 | 1***1 | Pipe, oil | |
| 29 | B***2 | Hose, rubber | |
| 44 | B***6 | Connector, pipe | |
| 45 | 1***1 | Pipe, oil | |
| 46 | 1***3 | Pipe, oil | |
| 47 | 6***4 | Valve, balanced | |
| 51 | 1***0 | Pipe, oil | |
| 52 | B***7 | Connector, pipe | |
| 53 | A***3 | Connector, pipe | |
| 54 | B***2 | Screw plug, VSTI16x1.5EDA3C | |
| 55 | B***5 | O-ring | |
| 56 | B***5 | Hose, rubber | |
| 57 | 6***1 | valve, damper, one-way | |
| 58 | 6***0 | valve, damper, one-way | |
| 59 | 6***7 | valve, damper, one-way | |
| 60 | 1***2 | Pipe, oil | |
| 61 | 1***8 | Pipe, oil | |
| 62 | B***4 | O-ring | |
| 64 | 1***1 | Pipe, oil | |
| 66 | 6***9 | Body, pipe clamp | |
| 67 | B***4 | Connector, hose, EW12LOMDA3C | |
| 68 | B***7 | Connector, hose, GE12LMEDOMDA3C | |
| 69 | 6***3 | Body, clamp | |
| 70 | B***1 | Connector, hose, ET10LOMDA3C | |
| 73 | 1***4 | Pipe, oil | |
| 76 | 6***2 | Hose, rubber | |
| 77 | 6***4 | Hose, rubber | |
| 79 | B***4 | Hose, rubber | |
| 80 | B***6 | Connector, pipe | |
| 81 | B***5 | Connector, hose, EL10LOMDA3C | |
| 82 | B***6 | Connector, hose, EW10LOMDA3C | |
| 83 | B***4 | Hose, rubber | |
| 85 | B***1 | Hose, rubber | |
| 86 | 6***8 | Valve, balanced | |
| 87 | 6***9 | Valve, balanced | |
| 90 | 6***7 | Hose, rubber | |
| 91 | 6***6 | Connector, filter | |
| 92 | 6***7 | Connector, filter | |
| 93 | B***6 | Connector, pipe | |
| 99 | B***9 | Screw plug, VSTI27x2EDA3C | |
| 100 | B***7 | Connector, hose, GE10LR3/8EDOMDA3C | |
| 101 | 6***3 | Plate, welding, clamp | |
| 102 | 1***5 | Sleeve, protective, rubber hose, plastic | |
| 103 | 1***6 | Sleeve, protective, rubber hose, plastic | |
| 104 | 6***8 | Hoop | |
| 105 | 1***9 | Clamp | |
| 106 | 1***0 | Clamp | |
| 107 | 6***7 | Hoop | |
| 111 | A***2 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
