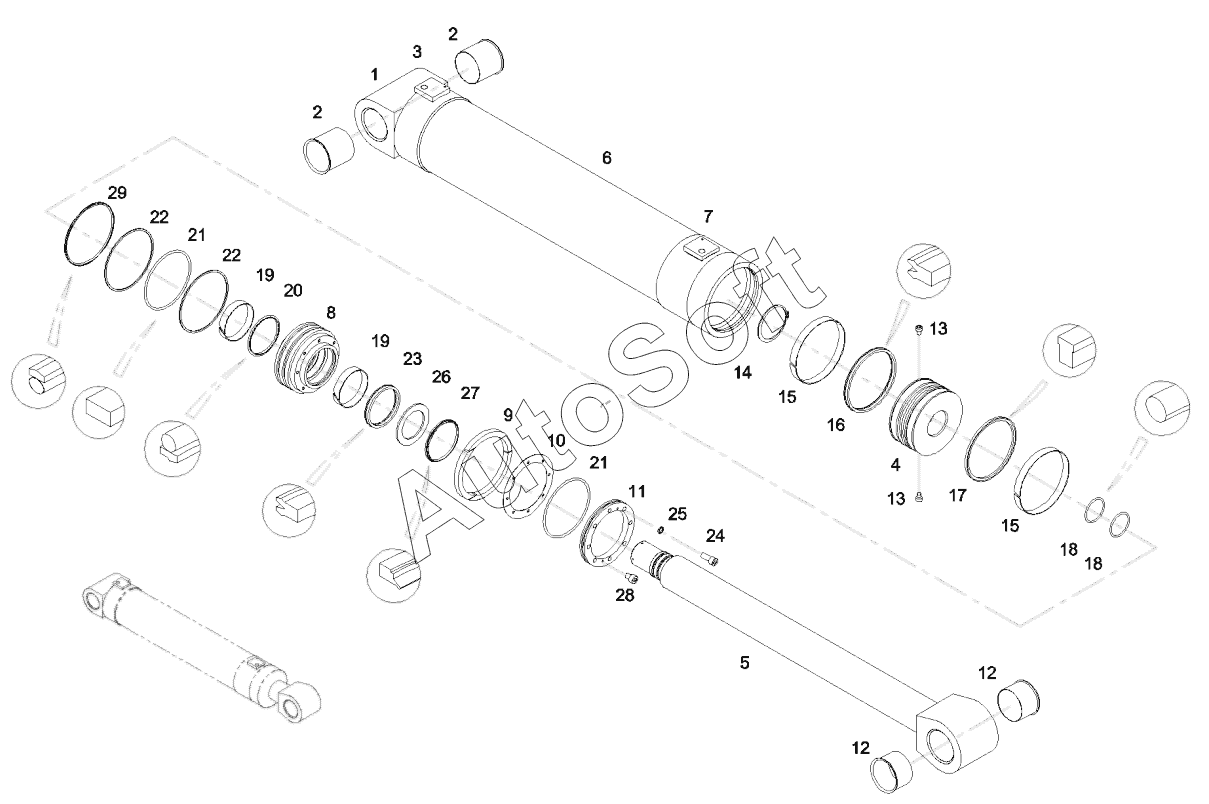

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12554345 Hydraulic cylinder, в„–2
15
15
29
28
27
26
25
24
23
22
22
21
21
20
19
19
18
18
17
16
1
14
13
13
12
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Bottom, cylinder | |
| 2 | 1***1 | Bearing | |
| 3 | 1***5 | Plate, mounting, valve | |
| 4 | 1***4 | Piston | |
| 5 | 1***4 | Rod, piston | |
| 6 | 1***0 | Barrel, cylinder | |
| 7 | 1***6 | Plate, mounting, valve | |
| 8 | 1***0 | Sleeve, guide | |
| 9 | 1***8 | Ring, snap | |
| 10 | 1***1 | Pad, seal | |
| 11 | 1***9 | Ring, retainer, snap ring | |
| 12 | A***2 | Bearing | |
| 13 | A***8 | Screw | |
| 14 | A***6 | Ring, retainer | |
| 15 | 6***4 | Orkot-ring, guide | |
| 16 | B***5 | Seal, MPS-ring | |
| 17 | B***5 | Seal, OK-ring | |
| 18 | A***9 | O-ring | |
| 19 | 6***3 | Orkot-ring, guide | |
| 20 | A***2 | Seal, GS-ring | |
| 21 | A***9 | O-ring | |
| 22 | 1***6 | Ring, retainer | |
| 23 | B***6 | Seal, MPS-ring | |
| 24 | A***4 | Screw | |
| 25 | A***7 | Washer | |
| 26 | 1***6 | Ring , retainer | |
| 27 | B***5 | Ring, dustproof | |
| 28 | A***4 | Screw | |
| 29 | 6***2 | Ring, seal, K08-D |
