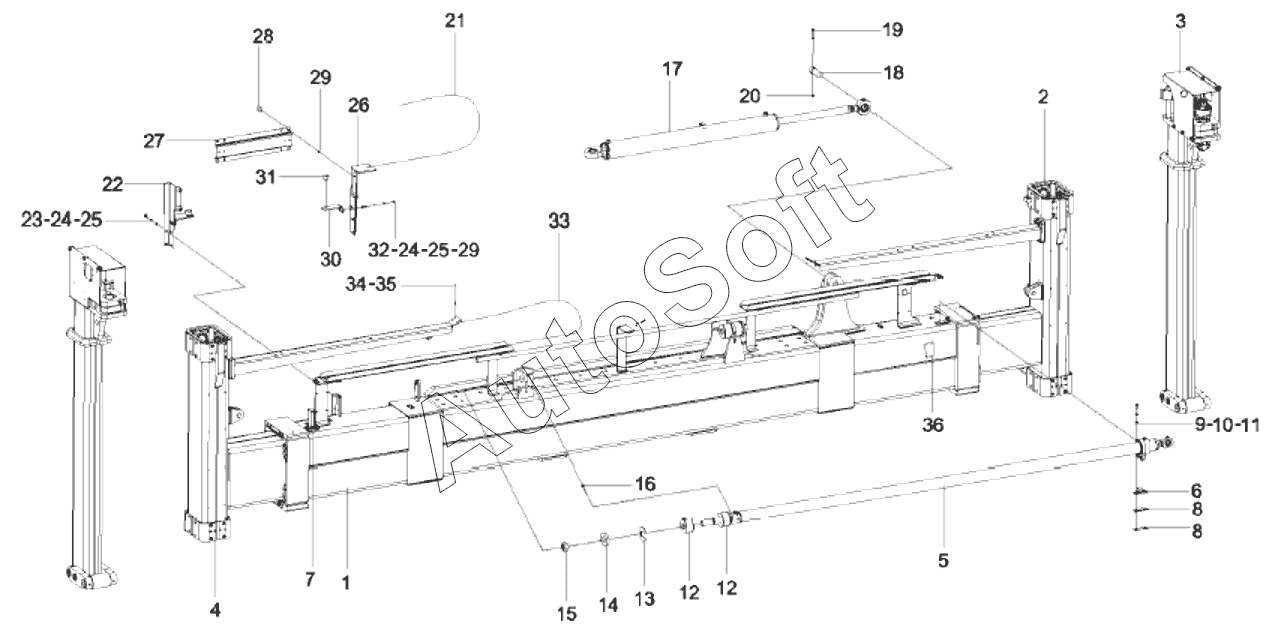

Каталог запасных частей к технике: SANY SDCY90K6C. 10262859 Lifter
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Main beam | |
| 2 | 1***8 | Left telescopic beam | |
| 3 | 1***7 | Device, twist lock | |
| 4 | 1***3 | Straight telescopic arm | |
| 5 | 1***1 | Cylinder, telescopic | |
| 6 | 1***2 | Seat, actuator, left | |
| 7 | 1***4 | Seat, cylinder, right | |
| 8 | 1***7 | Shoe, adjuster, cylinder seat | |
| 9 | A***7 | Bolt | |
| 10 | A***2 | Washer | |
| 11 | A***1 | Washer | |
| 12 | A***3 | Cushion, damping | |
| 13 | A***4 | Gasket | |
| 14 | A***3 | Pressure plate | |
| 15 | A***6 | Nut | |
| 16 | A***1 | Bolt | |
| 17 | 1***7 | Cylinder, side shift | |
| 18 | A***2 | Shaft, peg | |
| 19 | A***2 | Bolt | |
| 20 | A***7 | Nut | |
| 21 | B***9 | Chain, traction, side shift | |
| 22 | A***7 | Bracket, right | |
| 23 | A***9 | Bolt | |
| 24 | A***7 | Washer | |
| 25 | A***7 | Washer | |
| 26 | 1***8 | Component, support, left | |
| 27 | 1***6 | Frame, beam | |
| 28 | 1***0 | Stud, bumper | |
| 29 | A***2 | Nut | |
| 30 | 1***6 | Bracket, electrical control cabinet | |
| 31 | 1***6 | Stud, damper | |
| 32 | A***2 | Screw | |
| 33 | B***1 | Traction chain, telescopic, entry | |
| 34 | A***1 | Screw | |
| 35 | A***6 | Nut | |
| 36 | A***6 | Rivet |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
