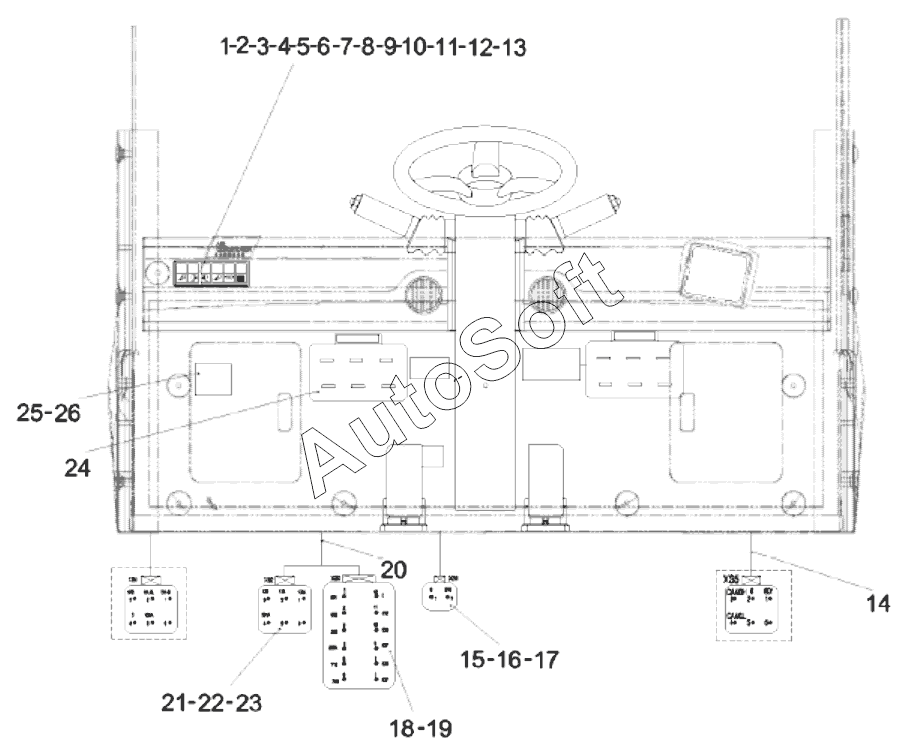

Каталог запасных частей к технике: SANY SDCY90K6C. 12930993 Schematic, Layout, Front Operation Panel Switch
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***8 | Switch 6FH-004-570-13 | |
| 2 | B***5 | Protective sleeve, 8-wire socket, 8JA-713-(631-0019)Q/SY1149 | |
| 3 | B***8 | Jacket, socket, two-wire | |
| 4 | 6***6 | Lamp | |
| 5 | B***6 | Mark card 9XT-713-630-37 | |
| 6 | A***0 | Socket, blade, DJ623-A6.3B | |
| 7 | B***1 | Limit switch, 8HG-716-734-00 | |
| 8 | B***2 | Frame, 8HG-716-735-00 | |
| 9 | B***8 | Mark card 9XT-713-630-70 | |
| 10 | B***1 | Mark card 9XT-713-630-42 | |
| 11 | B***7 | Map, symbol | |
| 12 | B***3 | Switch, rocker, 6GM-004-570-067 | |
| 13 | B***1 | Mark card 9XT-713-630-021 | |
| 14 | A***5 | Wire QVR-0.75JB8139 Black | |
| 15 | B***8 | Pin | |
| 16 | B***2 | Jacket, plug, two-wire | |
| 17 | A***9 | Lock | |
| 18 | B***3 | 12 conductor rectangular socket | |
| 19 | 2***9 | Lock, secondary pole, 12 lines, pin | |
| 20 | A***2 | Cable | |
| 21 | B***6 | Six-wire container HDT04-6P-CE03 | |
| 22 | A***0 | Lock, secondary pole, 6 lines, pin | |
| 23 | B***8 | Form | |
| 24 | A***3 | Protective sleeve, plug, 6 conductors | |
| 25 | A***6 | Resistance, pluggable | |
| 26 | A***3 | Card LED 5Q/SY1149 Red |
