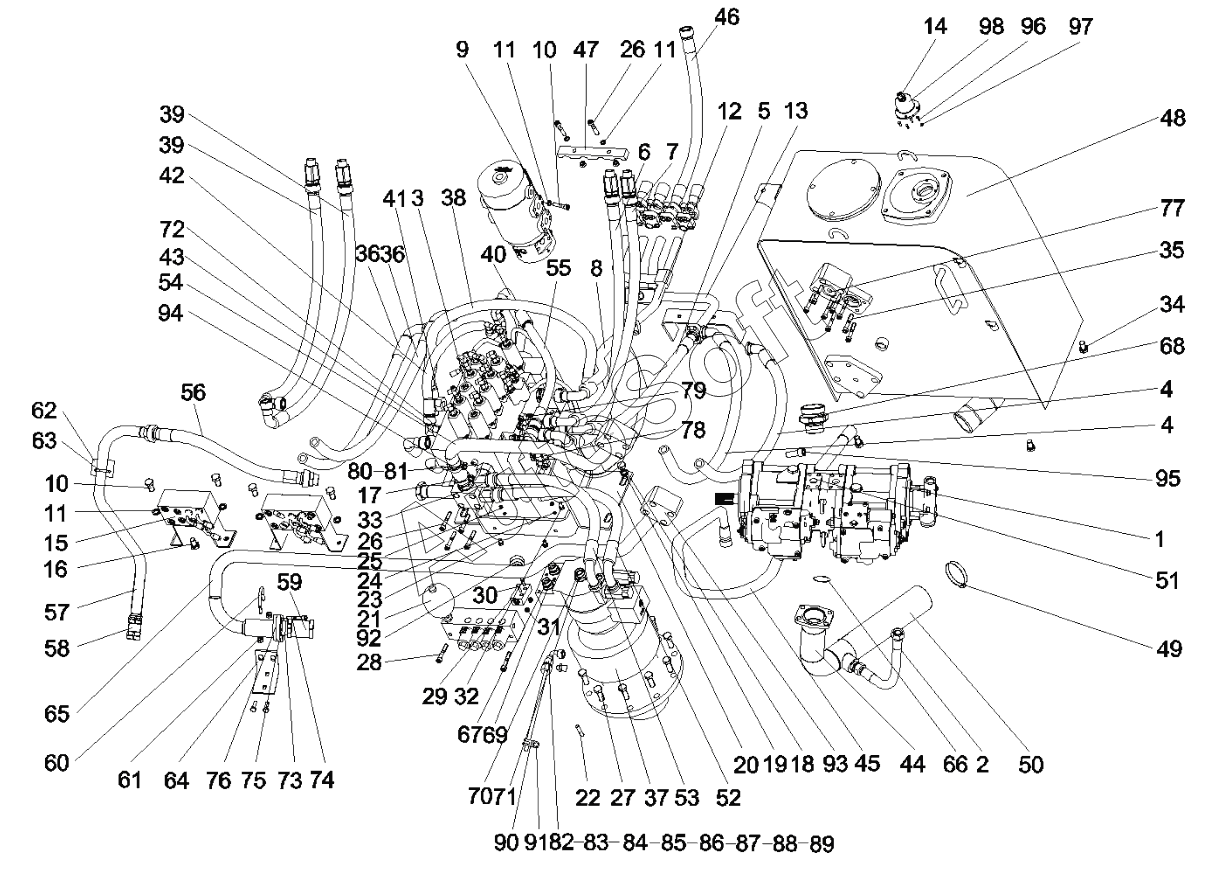

Каталог запасных частей к технике: SANY SY135C8. 10169508 Pipeline, main, hydraulic
62
74
73
72
71
70
69
68
67
66
65
64
63
75
61
60
59
58
57
56
55
54
53
52
51
87
98
97
96
95
94
93
92
91
90
89
88
50
86
85
84
83
82
81
80
79
78
77
76
13
25
24
23
22
21
20
19
18
17
16
15
14
26
26
12
11
11
11
10
10
9
8
7
6
5
4
4
3
2
38
49
48
47
46
45
44
43
42
41
40
39
39
1
37
36
36
35
34
33
32
31
30
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***4 | Pump, plunger | |
| 2 | B***7 | Hose | |
| 3 | B***0 | Valve, main control | |
| 4 | B***8 | Hose | |
| 5 | B***9 | Hose | |
| 6 | B***1 | Hose | |
| 7 | B***0 | Hose | |
| 8 | B***4 | Hose | |
| 9 | B***6 | Flange, split | |
| 10 | A***4 | Screw | |
| 11 | A***1 | Washer | |
| 12 | 1***5 | Tube, head end, boom cylinder | |
| 13 | 1***6 | Pipe, rod end, boom cylinder | |
| 14 | G***r | Gasket - Rubber | |
| 15 | B***9 | Block, shuttle valve | |
| 16 | A***2 | Bolt | |
| 17 | 1***5 | Pipe, oil return | |
| 18 | A***8 | Screw | |
| 19 | A***4 | Washer | |
| 20 | 1***4 | Bracket, main valve | |
| 21 | A***5 | Block, valve | |
| 22 | 1***2 | Dowel, swing mechanism | |
| 23 | 2***3 | Screw | |
| 24 | A***2 | Washer | |
| 25 | A***1 | Nut | |
| 26 | A***5 | Screw | |
| 27 | A***2 | Screw | |
| 28 | A***5 | Bolt | |
| 29 | A***0 | Block, PT | |
| 30 | A***5 | Screw | |
| 31 | A***7 | Nut | |
| 32 | A***7 | Screw | |
| 33 | B***9 | Connector, pipe | |
| 34 | A***6 | Screw | |
| 35 | A***6 | Screw | |
| 36 | B***5 | Hose | |
| 37 | B***8 | Reducer GP | |
| 38 | B***7 | Hose | |
| 39 | B***7 | Hose | |
| 40 | B***6 | Hose | |
| 41 | B***1 | Connector | |
| 42 | B***5 | Hose | |
| 43 | B***0 | Connector, hose, EW18LOMDA3C | |
| 44 | A***3 | Pipe, oil suction | |
| 45 | B***6 | Hose | |
| 46 | B***7 | Hose | |
| 47 | A***1 | Clamp, pipe | |
| 48 | A***8 | Tank GP, hydraulic | |
| 49 | A***2 | T - Hoop | |
| 50 | A***6 | Hose, oil suction | |
| 51 | B***7 | Flange, split | |
| 52 | B***2 | Hose | |
| 53 | B***0 | Hose | |
| 54 | B***0 | Hose | |
| 55 | B***9 | Hose | |
| 56 | B***4 | Hose | |
| 57 | 1***0 | Pipe, oil return | |
| 58 | B***0 | Connector, soft | |
| 59 | A***6 | Clamp, pipe | |
| 60 | A***4 | U-bolt | |
| 61 | A***2 | Nut | |
| 62 | A***2 | Plate | |
| 63 | A***1 | U-bolt | |
| 64 | 1***8 | Plate, mounting, pipe clamp | |
| 65 | 1***3 | Pipe, oil return | |
| 66 | B***8 | O-ring | |
| 67 | B***0 | O-ring | |
| 68 | A***0 | Connector | |
| 69 | A***2 | Connector | |
| 70 | A***2 | Connector | |
| 71 | B***6 | O-ring | |
| 72 | 1***2 | Connector | |
| 73 | B***9 | Valve, check | |
| 74 | A***4 | Screw | |
| 75 | B***6 | O-ring | |
| 76 | A***5 | Flange | |
| 77 | B***0 | Valve, check | |
| 78 | A***3 | Connector | |
| 79 | A***4 | Connector | |
| 80 | 1***7 | Connector | |
| 81 | B***0 | O-ring | |
| 82 | A***3 | Connector | |
| 83 | B***4 | Connector, hose, EW12LOMDA3C | |
| 84 | B***6 | Joint, pipe | |
| 85 | 1***0 | Connector | |
| 86 | 6***0 | Washer, copper | |
| 87 | B***6 | Valve AS, shut off, engine oil | |
| 88 | A***5 | Hoop, hose | |
| 89 | 1***1 | Hose, oil outlet | |
| 90 | A***7 | Clip, wire | |
| 91 | A***5 | Bolt | |
| 92 | A***1 | Plug | |
| 93 | 1***1 | Pipe, oil return | |
| 94 | B***8 | Connector, pipe | |
| 95 | A***2 | Screw | |
| 96 | A***0 | Screw | |
| 97 | A***6 | Washer | |
| 98 | V***r | Valve, breather |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
