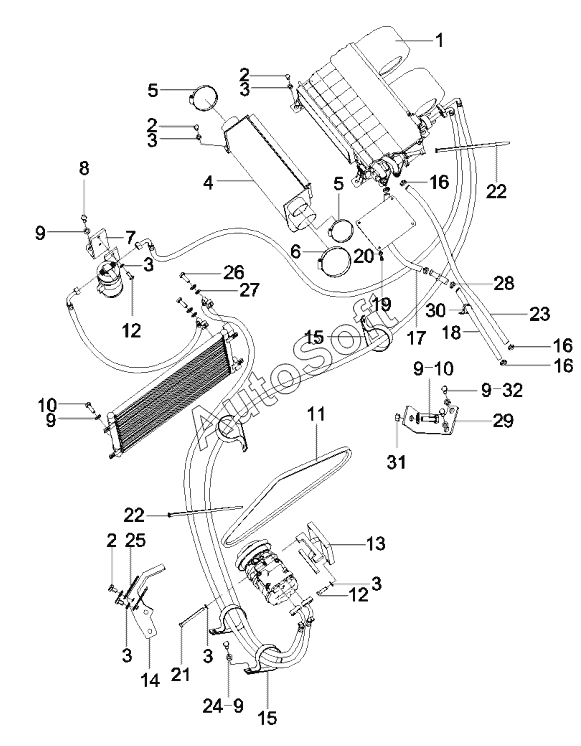

Каталог запасных частей к технике: SANY SY55C9. 11178836 Air conditioning system
17
32
31
30
29
28
27
26
25
24
23
22
22
21
20
19
18
1
16
16
16
15
15
14
13
12
12
11
10
10
9
9
9
9
9
8
7
6
5
5
4
3
3
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***8 | Air conditioning system | |
| 2 | A***9 | Bolt | |
| 3 | A***7 | Washer | |
| 4 | 1***2 | Chamber as, wind, air conditioner | |
| 5 | A***2 | Hoop, throat | |
| 6 | A***4 | Hoop, throat | |
| 7 | 1***5 | Bracket, mounting, drying bottle | |
| 8 | A***3 | Bolt | |
| 9 | A***1 | Washer | |
| 10 | A***1 | Bolt | |
| 11 | A***2 | V-belt | |
| 12 | A***3 | Bolt | |
| 13 | 1***9 | Bracket, mounting, compressor | |
| 14 | 1***7 | Belt protective | |
| 15 | 6***6 | Clamp, harness | |
| 16 | 6***3 | Clamp, pipe | |
| 17 | 1***2 | Pipe, water, air conditioner | |
| 18 | 1***8 | Reducer tube | |
| 19 | A***9 | Bolt | |
| 20 | A***6 | Washer | |
| 21 | A***8 | Bolt | |
| 22 | A***5 | BAND - NYLON | |
| 23 | 1***0 | Pipe, cold water, air conditioner | |
| 24 | A***5 | Bolt | |
| 25 | 6***3 | Clamp, harness | |
| 26 | A***2 | Bolt | |
| 27 | A***6 | Washer | |
| 28 | 6***5 | Split flow gear pump | |
| 29 | 1***6 | Plate, fixed | |
| 30 | 6***7 | Clamp, harness | |
| 31 | A***7 | Nut | |
| 32 | 6***9 | Bolt |
