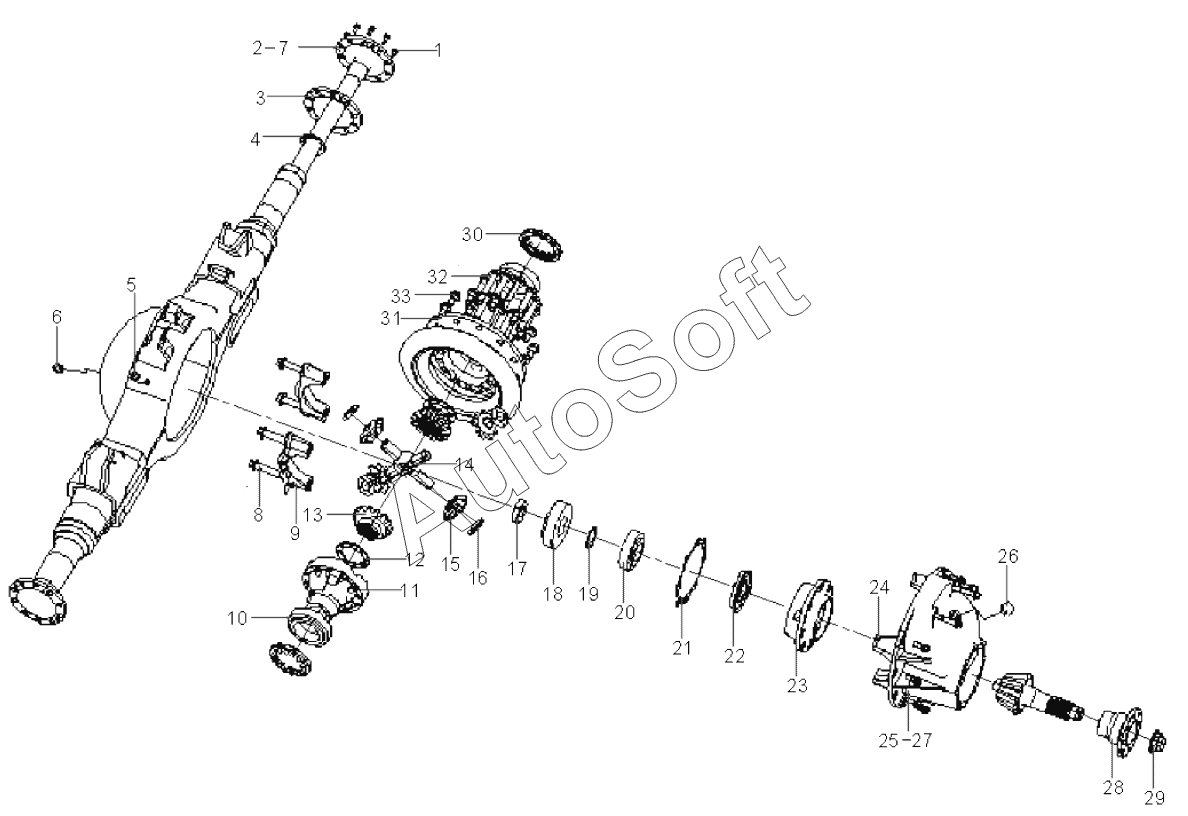

Каталог запасных частей к технике: SANY STC250H. A220600000038 Rear bridge GP
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***6 | Bolt, half shaft , rear axle | |
| 2 | A***3 | Semi axis, left | |
| 3 | A***3 | Gasket, semi axis | |
| 4 | A***4 | Semi axis oil seal assembly | |
| 5 | A***6 | Plug, screw | |
| 6 | A***3 | Plug, screw, oil drain | |
| 7 | A***2 | Semi axis, right | |
| 8 | A***7 | Bolt,differential bearing cover | |
| 9 | A***8 | Plate | |
| 10 | A***0 | Differential, bearing | |
| 11 | A***7 | Differential, right shell | |
| 12 | A***3 | Gasket, semi-shaft gear | |
| 13 | A***1 | Gear, semi-shaft | |
| 14 | A***4 | Differential, cross shaft | |
| 15 | A***1 | Gear, planetary | |
| 16 | A***6 | Gasket, planet gear | |
| 17 | A***4 | Main gear, guide bearing | |
| 18 | A***0 | Bearing, tapered roller | |
| 19 | A***5 | Spacer bushing | |
| 20 | A***1 | Bearing, tapered roller | |
| 21 | A***0 | Shim, adjustment, bearing seat | |
| 22 | A***7 | Oil seal, drive bevel gear | |
| 23 | A***8 | Bearing house, drive bevel gear | |
| 24 | A***8 | Housing, main reducer | |
| 25 | A***6 | Bolt | |
| 26 | A***1 | Screw plug, filler well | |
| 27 | A***5 | Bolt,fastening main reducer | |
| 28 | A***2 | Flange, drive bevel gear | |
| 29 | A***6 | Nut | |
| 30 | A***7 | Ring, adjusting, differential bearing | |
| 31 | A***2 | Differential, left shell | |
| 32 | A***9 | Bolt,fastening differential shell | |
| 33 | A***8 | Bolt,driven gear & differential |
