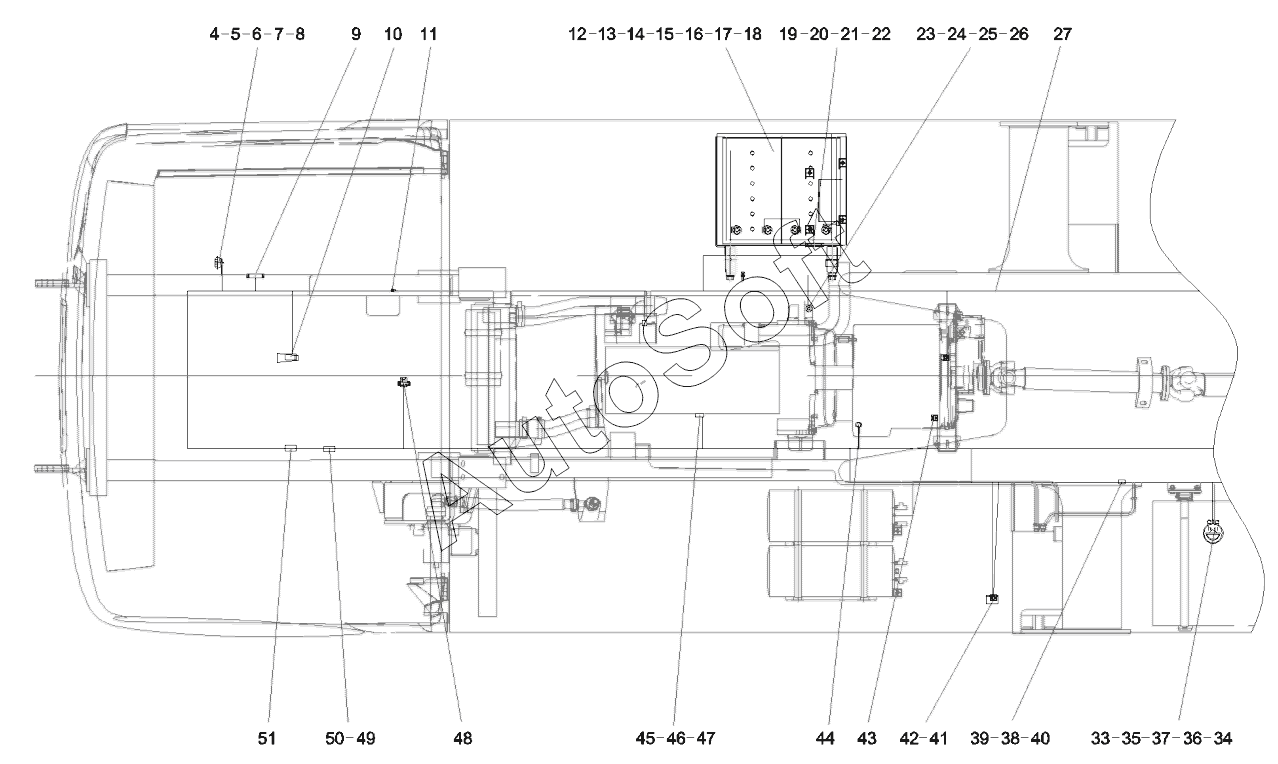

Каталог запасных частей к технике: SANY STC250H. 11270774 Electrical system, chassis, EURO III
41
26
27
33
34
35
36
37
38
39
40
25
42
43
44
45
46
47
48
49
50
51
15
5
6
7
8
9
10
11
12
13
14
4
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | A***5 | Horn, electric | |
| 5 | A***7 | Bracket, horn, electric | |
| 6 | A***9 | Bolt | |
| 7 | A***4 | Nut | |
| 8 | A***7 | Washer | |
| 9 | A***5 | Coil, through | |
| 10 | A***6 | Air horn assembly | |
| 11 | 6***6 | Baroceptor | |
| 12 | 6***1 | Power cord | |
| 13 | A***2 | Storage battery & tank body assembly gp | |
| 14 | 6***2 | Power cord | |
| 15 | A***2 | Line, power supply | |
| 16 | 6***2 | Battery Terminal As - Positive | |
| 17 | 6***4 | Switch, power supply | |
| 18 | 6***5 | Power supply line | |
| 19 | 1***4 | Bracket, installation, control box | |
| 20 | A***7 | Box, control, master switch, power | |
| 21 | A***4 | Ring, conduit | |
| 22 | 6***1 | Battery Terminal As - Negative | |
| 23 | A***2 | Bolt | |
| 24 | 6***3 | Line, power | |
| 25 | 1***3 | Harness, preheating control | |
| 26 | 1***3 | Tee joint, control, gearbox | |
| 27 | 1***9 | Nullsym5333jd.8.4 | |
| 33 | 6***4 | Ring, through rope, rubber | |
| 34 | A***9 | Sensor, liquid level | |
| 35 | A***3 | Screw | |
| 36 | A***5 | Washer | |
| 37 | A***0 | Washer | |
| 38 | 6***7 | Locating clamp, harness | |
| 39 | 6***6 | Locating clamp, harness | |
| 40 | 6***5 | Locating clamp, harness | |
| 41 | 6***6 | Box, switch, throttle, outrigger | |
| 42 | B***3 | Switch, toggle | |
| 43 | 6***4 | Speed odometer sensor | |
| 44 | A***8 | Cable, gearbox | |
| 45 | A***3 | Wire, copper, woven | |
| 46 | 6***7 | Screw | |
| 47 | 6***5 | Harness - Power Supply | |
| 48 | 6***7 | Switch, brake lamp | |
| 49 | 1***6 | Harness gp, chassis | |
| 50 | 1***2 | Ecu change-over harness | |
| 51 | 6***6 | Sensor, pressure |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
