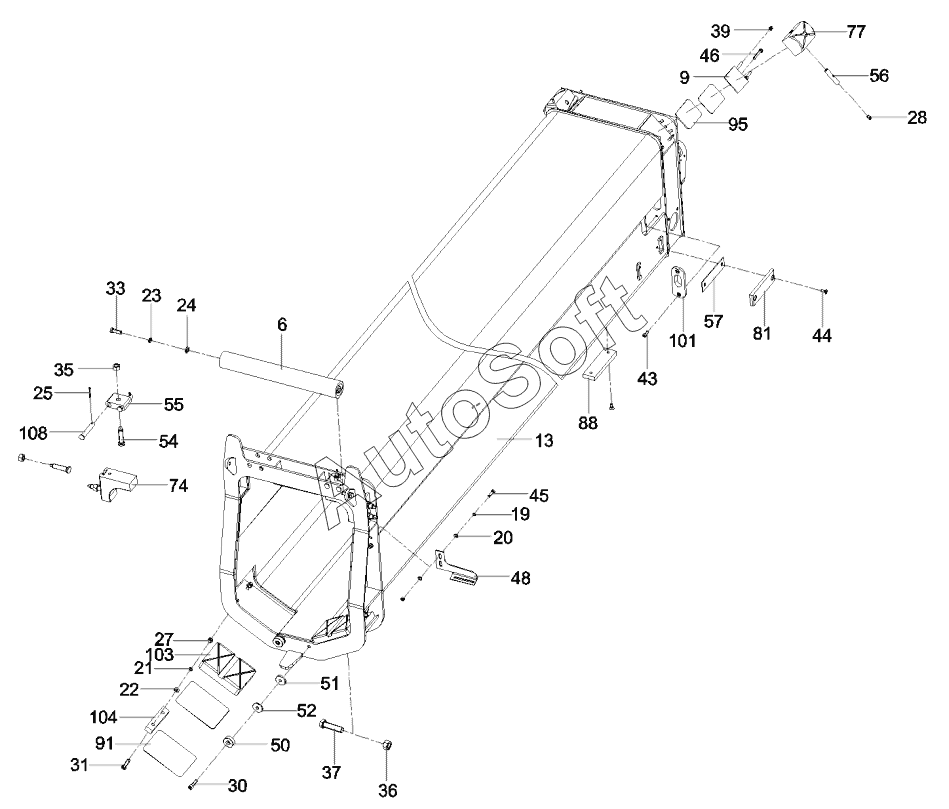

Каталог запасных частей к технике: SANY STC250H. 12176374 Hoisting boom assembly STC250H.1B
6
9
13
19
20
21
22
23
24
25
27
28
30
31
33
35
36
37
39
43
44
45
46
48
50
51
52
54
55
56
57
74
77
81
88
91
95
101
103
104
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6 | 1***8 | Roller, rope holder | |
| 9 | 1***4 | Pull plate | |
| 13 | 1***8 | 3rd boom | |
| 19 | A***7 | Washer | |
| 20 | A***7 | Washer | |
| 21 | A***1 | Washer | |
| 22 | A***1 | Washer | |
| 23 | A***2 | Washer | |
| 24 | A***1 | Washer | |
| 25 | A***6 | Pin | |
| 27 | A***7 | Nut | |
| 28 | A***2 | Cup, oil | |
| 30 | A***8 | Screw | |
| 31 | A***8 | Bolt | |
| 33 | A***9 | Bolt | |
| 35 | A***0 | Nut | |
| 36 | A***5 | Nut | |
| 37 | A***7 | Bolt | |
| 39 | A***2 | Nut | |
| 43 | A***7 | Screw | |
| 44 | A***5 | Screw | |
| 45 | A***1 | Bolt | |
| 46 | A***4 | Bolt | |
| 48 | 1***8 | Bracket, lead wire(1) | |
| 50 | 1***2 | Cushion block | |
| 51 | 1***3 | Cushion block, adjustment | |
| 52 | 1***4 | Cushion block, adjustment | |
| 54 | 1***1 | Bolt | |
| 55 | 1***3 | Block, support | |
| 56 | 1***2 | Shaft, pin | |
| 57 | 1***3 | Cushion, adjustment | |
| 74 | 1***2 | Wear pad | |
| 77 | 1***6 | Wear pad | |
| 81 | 1***3 | Wear pad | |
| 88 | 1***4 | Wear pad | |
| 91 | 1***4 | Shim, adjustment | |
| 95 | 1***6 | Shim, adjustment | |
| 101 | 1***3 | Block, rope holder | |
| 103 | 1***7 | Wear pad | |
| 104 | 1***0 | Retainer | |
| 108 | 1***0 | Shaft, pin |
