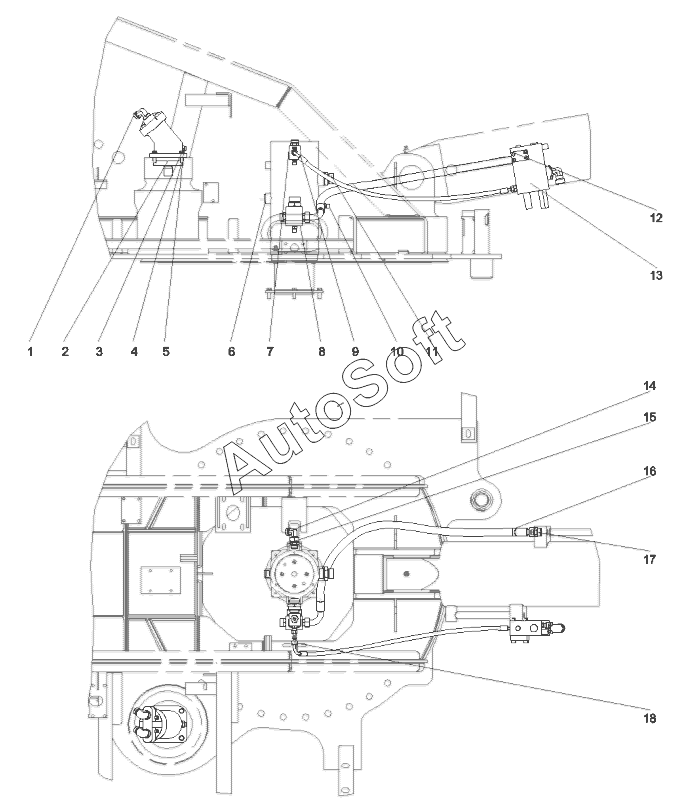

Каталог запасных частей к технике: SANY STC250H. 11576402 Hoisting pipeline, center joint port
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***5 | Fitting, pipe | |
| 2 | 1***6 | Motor body, axle piston, hydraulic | |
| 3 | A***1 | Washer | |
| 4 | A***7 | Bolt | |
| 5 | B***6 | Pipe joint GE10LM16x1.5EDOMDA3C | |
| 6 | B***9 | Screw plug, VSTI27x2EDA3C | |
| 7 | 1***5 | Block gp, oil drain | |
| 8 | 1***3 | Block gp, oil return | |
| 9 | B***4 | Hose, rubber | |
| 10 | A***5 | Connector, pipe | |
| 11 | A***7 | Connector, pipe | |
| 12 | A***7 | Screw | |
| 13 | 1***7 | Balanced valve gp, luffing | |
| 14 | A***1 | Connector, pipe | |
| 15 | A***1 | Connector, pipe | |
| 16 | 2***9 | Hose, rubber | |
| 17 | A***2 | Connector, pipe | |
| 18 | A***8 | Connector, pipe |
