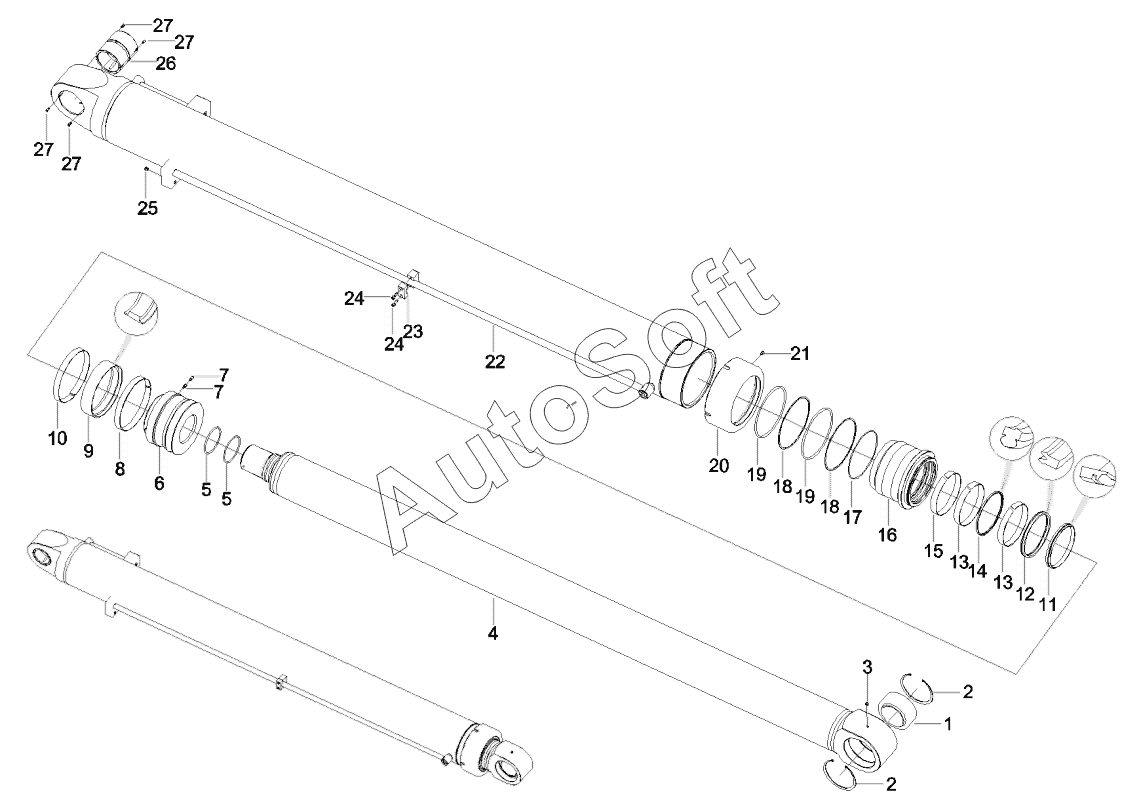

Каталог запасных частей к технике: SANY STC250H. 10074155 Cylinder, luffing
1
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
25
25
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Bearing, joint | |
| 2 | A***8 | Ring, retainer | |
| 3 | A***2 | Cup, oil | |
| 4 | 1***6 | Piston rod gp | |
| 5 | A***0 | O-ring | |
| 6 | 1***9 | Piston | |
| 7 | A***7 | Screw, M10x20 GB79 | |
| 8 | 6***8 | Ring, guide, up | |
| 9 | B***7 | CRMD Seal ring 230x205x25.4 Skf | |
| 10 | B***9 | Ring, guide | |
| 11 | 6***0 | Ring, dustproof, a12-a | |
| 12 | B***2 | Seal, b3-ring | |
| 13 | A***4 | Ring, guide, up | |
| 14 | A***8 | CRGS Seal ring 180x195.1x6.3 AD1 Skf | |
| 15 | 6***7 | Ring, guide, up | |
| 16 | 1***6 | Sleeve, guide | |
| 17 | A***2 | O-ring | |
| 18 | 1***4 | Ring, backup | |
| 19 | A***8 | O-ring | |
| 20 | 1***2 | Nut | |
| 21 | A***8 | Screw | |
| 22 | 1***9 | Cylinder gp | |
| 23 | 1***9 | Pipe clamp | |
| 24 | A***2 | Screw | |
| 25 | B***3 | Screw plug, VSTI10x1EDA3C | |
| 26 | 1***0 | Bushing | |
| 27 | A***1 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
