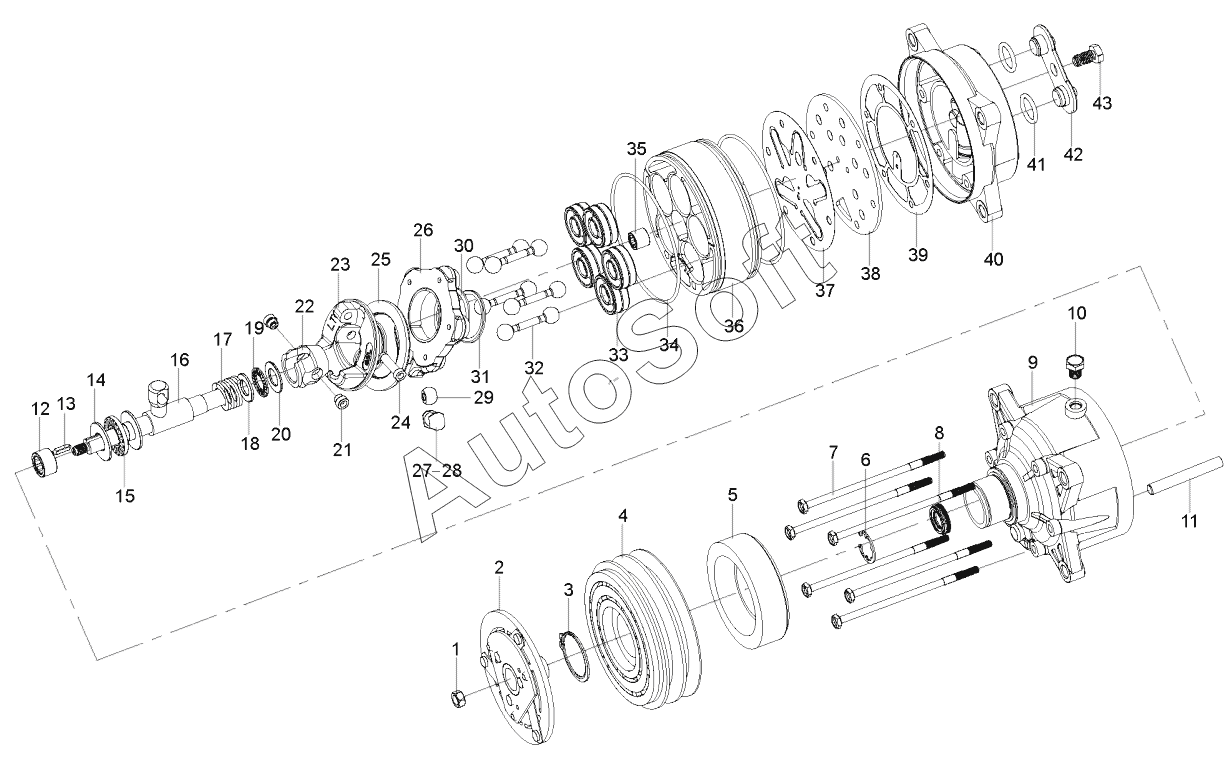

Каталог запасных частей к технике: SANY STC250H. 60005656 Compressor
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Nut | |
| 2 | 6***1 | Drive disc assembly | |
| 3 | 6***7 | Belt wheel clamp ring | |
| 4 | 6***6 | Belt wheel and bearing assembly | |
| 5 | 6***5 | Coil and housing body assembly | |
| 6 | 6***7 | Shaft seal clamp ring | |
| 7 | 6***2 | Long bolt | |
| 8 | 6***6 | Shaft seal | |
| 9 | 6***0 | Front cover | |
| 10 | 6***7 | Bolt and washer assembly | |
| 11 | 6***5 | Guide rod | |
| 12 | 6***7 | Front needle bearing | |
| 13 | 6***6 | Key | |
| 14 | 6***8 | Front bearing seat ring | |
| 15 | 6***8 | Front fixed roller bearing | |
| 16 | 6***2 | Main shaft assembly | |
| 17 | 6***4 | Reposition spring | |
| 18 | 6***4 | Rear bearing seat ring | |
| 19 | 6***4 | Rolling bearing | |
| 20 | 6***3 | Rear bearing seat ring | |
| 21 | 6***1 | Short axial pin | |
| 22 | 6***4 | Long shaft sleeve | |
| 23 | 6***6 | Swashplate | |
| 24 | 6***3 | Long axial pin | |
| 25 | 6***9 | Swashplate bearing | |
| 26 | 6***4 | Rocking disc assembly | |
| 27 | 6***6 | Guide ball | |
| 28 | 6***7 | Guide tile | |
| 29 | 6***8 | Guide tile | |
| 30 | 6***7 | Swashplate washer | |
| 31 | 6***8 | Swashplate clamp ring | |
| 32 | 6***9 | Connecting rod assembly | |
| 33 | 6***5 | Piston | |
| 34 | 6***4 | O-type ring | |
| 35 | 6***5 | Rear needle bearing | |
| 36 | 6***5 | Cylinder body | |
| 37 | 6***6 | Suction valve plate | |
| 38 | 6***7 | Valve plate assembly | |
| 39 | 6***6 | Sealing gasket | |
| 40 | 6***2 | Rear cover | |
| 41 | 6***3 | O-type ring | |
| 42 | 6***1 | Pressure plate and washer assembly | |
| 43 | 6***0 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
