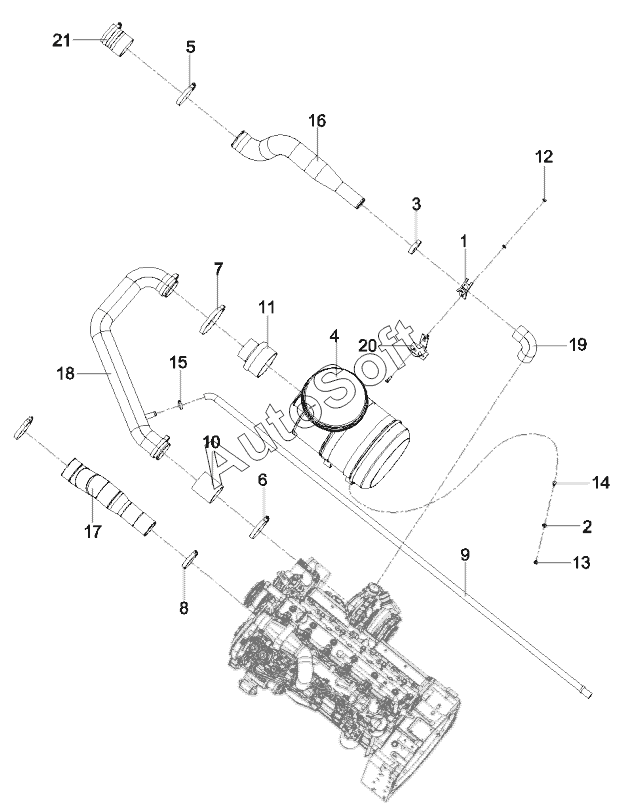

Каталог запасных частей к технике: SANY STC250H. 11043547 Air intake system
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Bracket, pipe, inter-cooler | |
| 2 | A***1 | Washer | |
| 3 | A***4 | T-clamp | |
| 4 | A***8 | Filter, air | |
| 5 | A***6 | Hoop, T-type | |
| 6 | A***3 | T - Hoop | |
| 7 | A***5 | Anchor ear, T-type | |
| 8 | A***2 | T - Hoop | |
| 9 | A***8 | Rubber hose, air intake, air compressor | |
| 10 | A***6 | Rubber hose, air outtake, air filter | |
| 11 | A***6 | Tube, outlet, air cleaner | |
| 12 | A***7 | Nut | |
| 13 | A***1 | Nut | |
| 14 | A***3 | Bolt | |
| 15 | A***4 | Hoop, ring, hose | |
| 16 | 1***5 | Pipe, steel, air intake, intercooler | |
| 17 | 1***1 | Pipe, rubber, air outtake, intercooler | |
| 18 | 1***8 | Steel pipe, air outtake, air filter | |
| 19 | 1***0 | Pipe, rubber, air outlet, supercharger | |
| 20 | 1***9 | Bracket, connection, pipe, intercooler | |
| 21 | 1***4 | Pipe, rubber, intercooler |
