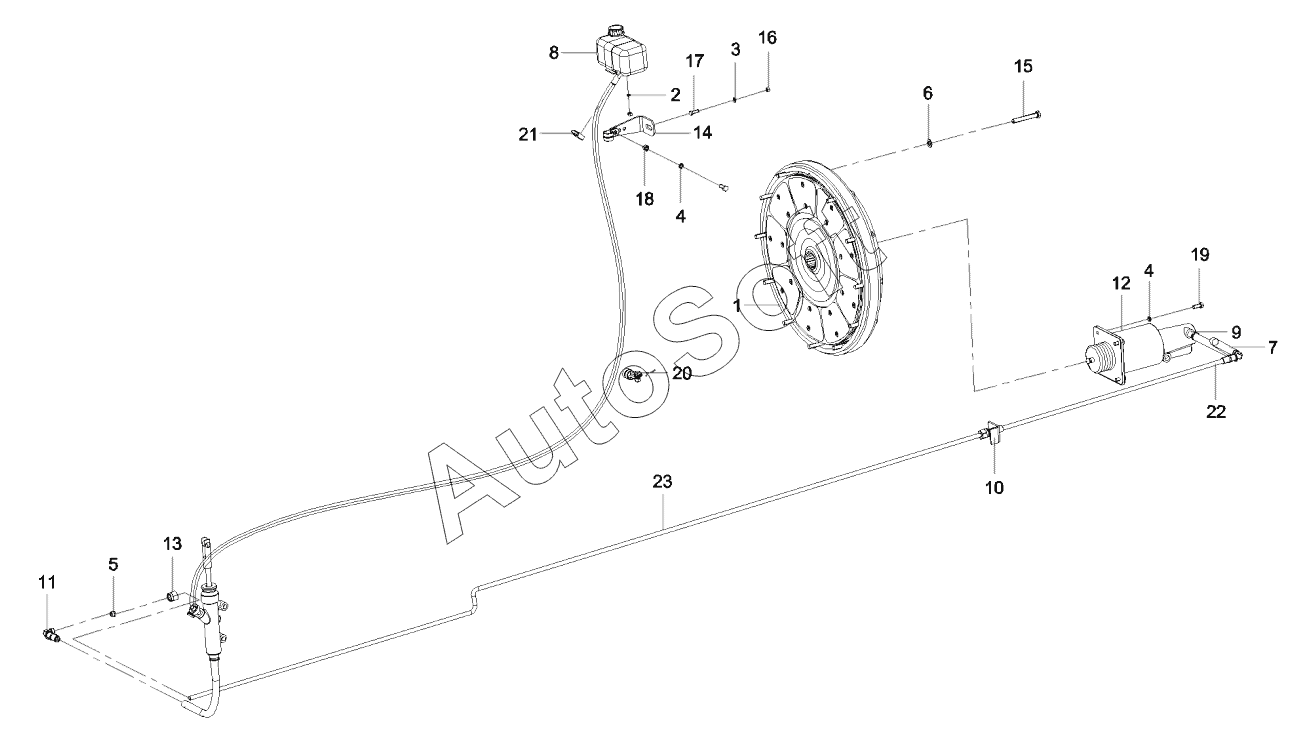

Каталог запасных частей к технике: SANY STC250H. 11058753 Clutch & control mechanism
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***4 | Clutch gp | |
| 2 | A***6 | Washer | |
| 3 | A***6 | Washer | |
| 4 | A***7 | Washer | |
| 5 | A***1 | Sleeve, clip | |
| 6 | A***1 | Washer | |
| 7 | 6***8 | Hose assy, clutch | |
| 8 | A***3 | Oil can, clutch | |
| 9 | B***6 | Connector, pipe | |
| 10 | B***7 | Connector, pipe | |
| 11 | B***9 | Connector, pipe | |
| 12 | 6***8 | Booster, clutch | |
| 13 | A***1 | Nut | |
| 14 | 1***2 | Bracket, clamp | |
| 15 | A***7 | Bolt | |
| 16 | A***6 | Nut | |
| 17 | A***0 | Bolt | |
| 18 | A***2 | Nut | |
| 19 | A***3 | Bolt | |
| 20 | A***4 | Clamp | |
| 21 | A***7 | Hoop - Hose | |
| 22 | 1***2 | Hose, oil feeding, clutch booster | |
| 23 | 1***7 | Hose 2, oil feeding, clutch booster |
