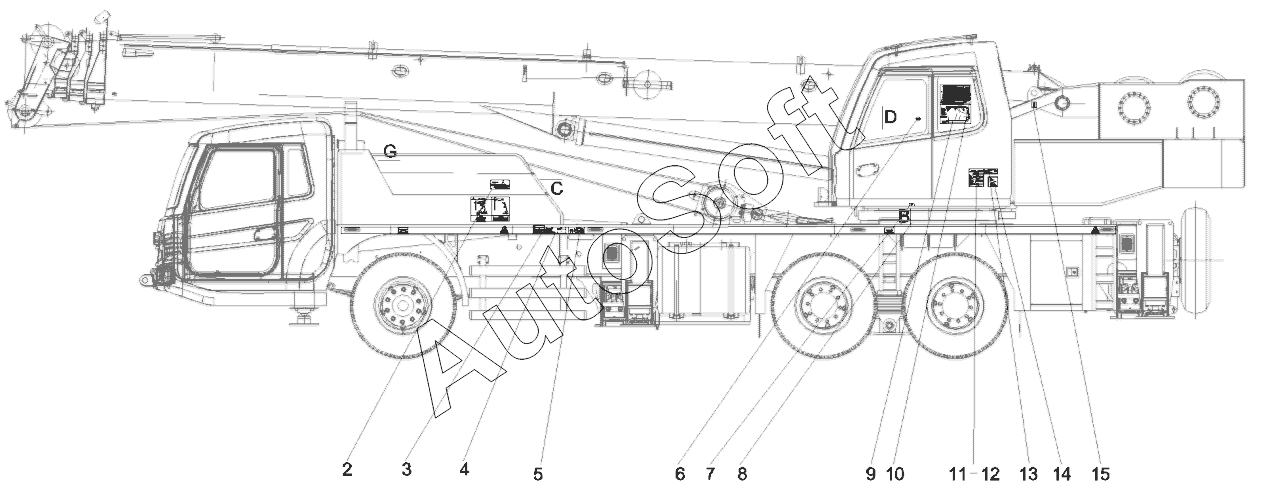

Каталог запасных частей к технике: SANY STC250S5. 11702832 Layout plan, nameplate
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 1***4 | Nameplate, schematic diagram, hoisting position | |
| 3 | 1***0 | The Note lable of outrigger locking pinS | |
| 4 | 1***6 | Nameplate, operation instruction, outrigger | |
| 5 | 1***7 | Nameplate, operation, left outrigger | |
| 6 | 1***3 | Label, hotline, service | |
| 7 | 1***0 | Indication 1, centering, swing table | |
| 8 | 1***4 | Indication 2, centering, swing table | |
| 9 | 1***7 | Nameplate, lubricating points, superstructure, truck crane | |
| 10 | 1***2 | STC250S5 lifting operation name plate | |
| 11 | 1***1 | Nameplate, truck crane | |
| 12 | A***7 | Rivet | |
| 13 | 1***8 | CE certificate nameplate | |
| 14 | 1***4 | Decal, noise | |
| 15 | A***2 | Film - Identification |
