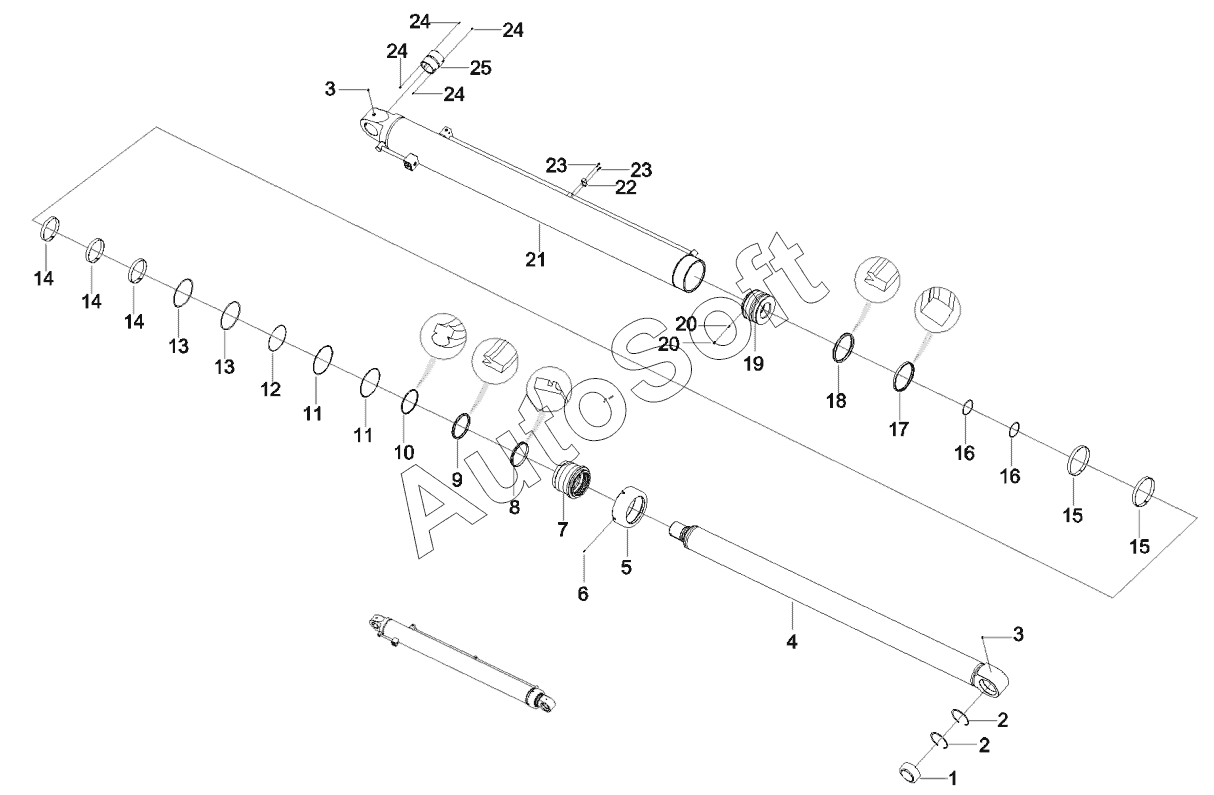

Каталог запасных частей к технике: SANY STC250S5. 10517054 Cylinder, luffing
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
14
15
15
16
16
17
18
19
20
20
21
22
23
23
24
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Bearing, joint | |
| 2 | A***8 | Ring, retainer | |
| 3 | A***2 | Cup, oil | |
| 4 | 1***6 | Piston rod gp | |
| 5 | 1***2 | Nut | |
| 6 | A***8 | Screw | |
| 7 | 1***6 | Sleeve, guide | |
| 8 | 6***0 | Ring, dustproof, a12-a | |
| 9 | 6***6 | Seal ring, SIL | |
| 10 | 6***3 | Seal ring, GS | |
| 11 | 1***4 | Ring, backup | |
| 12 | A***2 | O-ring | |
| 13 | A***8 | O-ring | |
| 14 | A***4 | Ring, guide, up | |
| 15 | B***9 | Ring, guide | |
| 16 | 6***7 | Seal ring, O-type | |
| 17 | 6***0 | Seal ring, CT | |
| 18 | B***3 | Ring, seal, UNP | |
| 19 | 1***3 | Piston | |
| 20 | A***7 | Screw, M10x20 GB79 | |
| 21 | 1***9 | Cylinder gp | |
| 22 | 1***9 | Pipe clamp | |
| 23 | A***2 | Screw | |
| 24 | A***1 | Screw | |
| 25 | 1***0 | Bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
