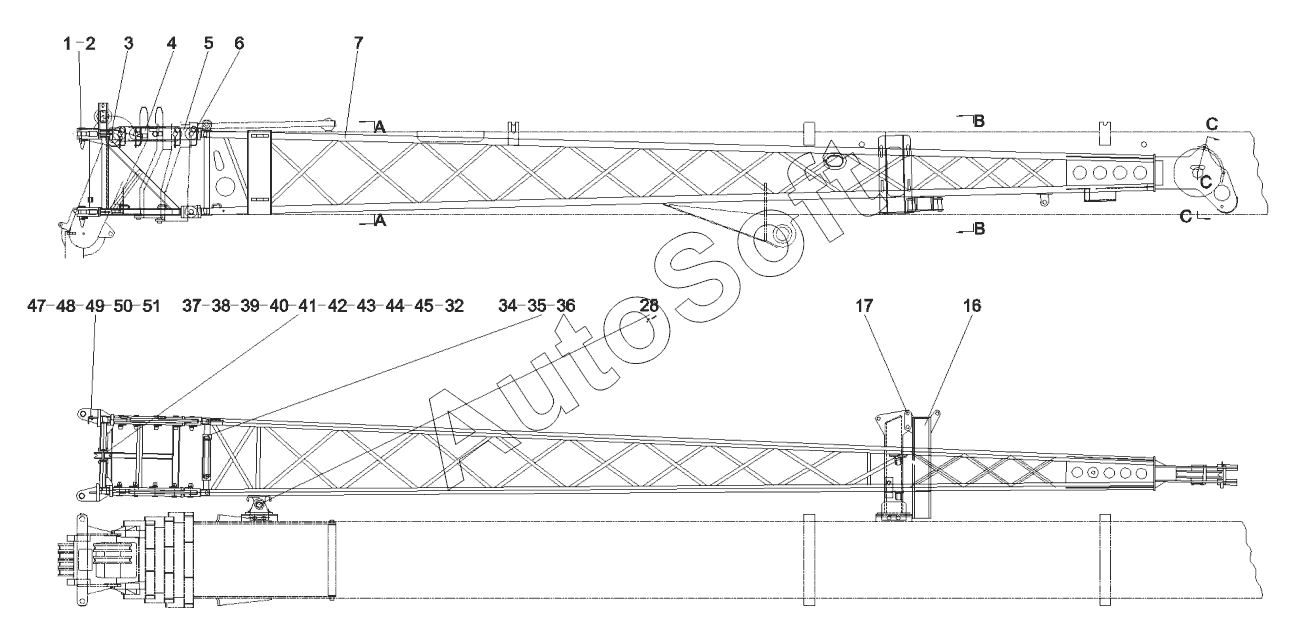

Каталог запасных частей к технике: SANY STC250S5. 10131948 Jib
1
2
3
4
5
6
7
16
17
28
32
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Shaft, pin | |
| 2 | 1***5 | Pin, clamp | |
| 3 | 1***7 | Boom seat | |
| 4 | 0***2 | Connection plate | |
| 5 | 0***0 | Connection plate | |
| 6 | 1***1 | Shaft, pin | |
| 7 | 1***3 | Boom | |
| 16 | 1***8 | Plate, fold | |
| 17 | 1***2 | Inserted pin | |
| 28 | A***1 | Pin, elastic | |
| 32 | A***6 | Pin | |
| 34 | 0***6 | Sleeve | |
| 35 | 0***8 | Shaft | |
| 36 | A***9 | Pin | |
| 37 | 1***4 | Pulley gp | |
| 38 | 1***5 | Shaft | |
| 39 | 1***9 | Sleeve, shaft | |
| 40 | A***8 | Bolt | |
| 41 | A***7 | Washer | |
| 42 | A***7 | Washer | |
| 43 | A***9 | Bolt | |
| 44 | 1***3 | Plate, mounting | |
| 45 | 1***7 | Keep rod | |
| 47 | 1***7 | Bracket, fixed, magnet, jib | |
| 48 | A***2 | Bolt | |
| 49 | A***6 | Nut | |
| 50 | A***6 | Washer | |
| 51 | A***6 | Washer |
