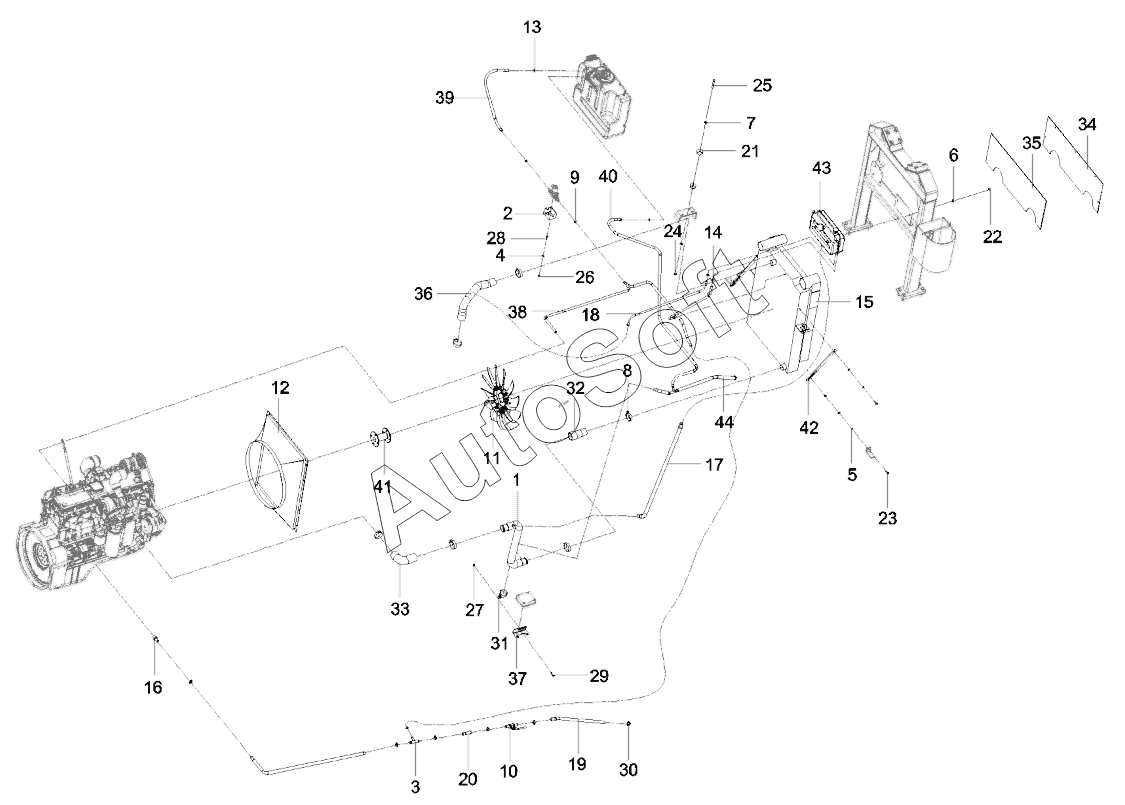

Каталог запасных частей к технике: SANY STC250S5. 11227819 Cooling system
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Steel pipe GP, water outtake, radiator | |
| 2 | 1***7 | Bracket GP, solenoid valve, water-cutoff | |
| 3 | 1***1 | SYM5304J3.1.5.8 | |
| 4 | A***7 | Washer | |
| 5 | A***1 | Washer | |
| 6 | A***1 | Washer | |
| 7 | A***1 | Washer | |
| 8 | A***1 | Anchor ear, T-type | |
| 9 | A***4 | T-clamp | |
| 10 | 6***6 | Valve, ball | |
| 11 | 6***5 | Fan | |
| 12 | 6***3 | Wind protection cover | |
| 13 | A***1 | Hoop, hose | |
| 14 | A***3 | Hoop | |
| 15 | A***4 | Radiator | |
| 16 | 1***1 | Joint, heater | |
| 17 | 1***2 | Hose, water | |
| 18 | 1***5 | Hose, rubber, degassing | |
| 19 | 1***7 | Water pipe, warm wind, I | |
| 20 | 1***0 | Water pipe, warm wind, II | |
| 21 | A***8 | Cushion, radiator | |
| 22 | A***7 | Nut | |
| 23 | A***8 | Bolt | |
| 24 | A***6 | Nut | |
| 25 | A***3 | Bolt | |
| 26 | A***2 | Nut | |
| 27 | A***4 | Nut | |
| 28 | A***1 | Bolt | |
| 29 | A***2 | Bolt | |
| 30 | A***4 | Hoop, ring, hose | |
| 31 | 1***4 | Clamp, water pipe | |
| 32 | 1***6 | Water rubber pipe, reducing | |
| 33 | 1***5 | Hose, bend, rubber | |
| 34 | 1***8 | Plate, heat-insulation, radiator | |
| 35 | 1***1 | Sponge, heat-insulation, radiator | |
| 36 | 1***3 | Rubber pipe, water intake, radiator | |
| 37 | 1***9 | Bracket, steel pipe, water intake | |
| 38 | 1***6 | Heating pipe, ureophil tank | |
| 39 | 1***7 | Heating pipe, ureophil tank | |
| 40 | 1***8 | Pipe, return water | |
| 41 | 1***2 | Connecting shaft of fan SYM5304J3.1.5-7 | |
| 42 | 1***3 | Pull rod, radiator | |
| 43 | 1***4 | Water tank, expansion | |
| 44 | 1***6 | Water pipe, warm air |
