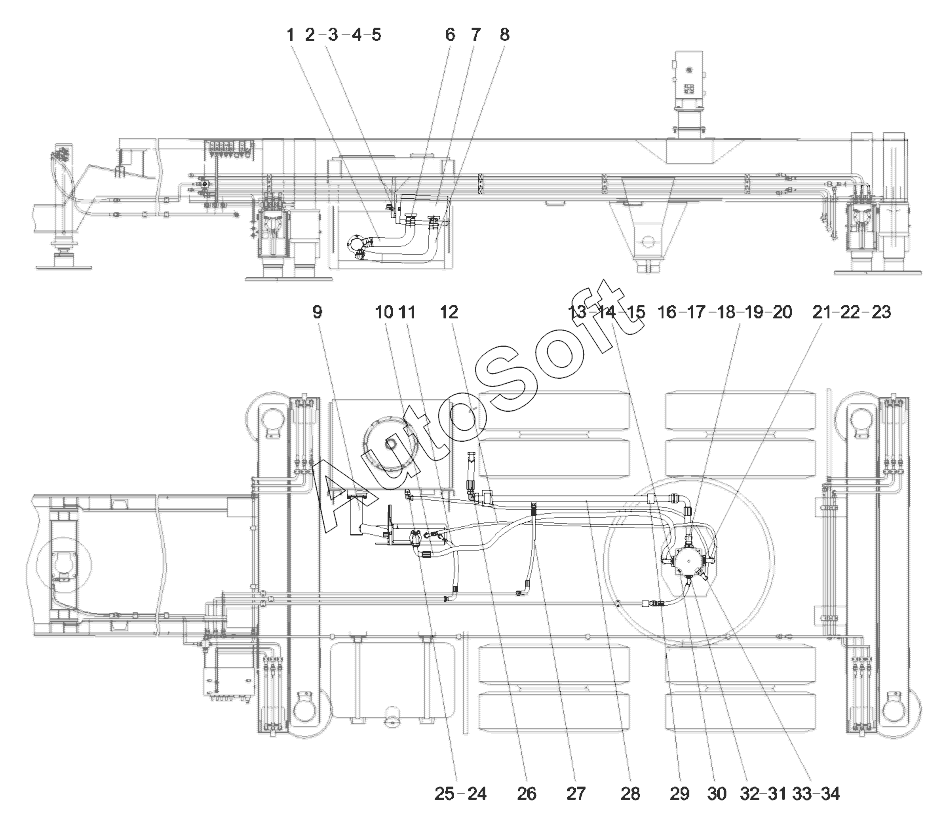

Каталог запасных частей к технике: SANY STC250S5. 11602499 Pipe GP, return & suction, chassis
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Pipe, rubber, oil suction | |
| 2 | A***8 | Bolt | |
| 3 | A***3 | Washer | |
| 4 | A***1 | Washer | |
| 5 | A***5 | Nut | |
| 6 | A***7 | Hoop, ring, dual-wire | |
| 7 | 0***7 | Oil pump GP | |
| 8 | 1***9 | Pipe, rubber, oil suction | |
| 9 | A***4 | Thick pipe GP, oil suction | |
| 10 | B***9 | Hose, rubber | |
| 11 | B***0 | Hose, rubber | |
| 12 | B***8 | Hose, rubber | |
| 13 | B***3 | Flange, split | |
| 14 | A***1 | Bolt | |
| 15 | B***5 | O-ring | |
| 16 | A***9 | Flange, split | |
| 17 | A***9 | Bolt | |
| 18 | B***4 | O-ring | |
| 19 | 6***9 | Hose | |
| 20 | 2***7 | Fitting, pipe | |
| 21 | A***3 | Bolt | |
| 22 | A***9 | Flange, split | |
| 23 | B***0 | O-ring | |
| 24 | B***3 | Hose, rubber | |
| 25 | A***1 | Connector, pipe | |
| 26 | B***6 | Hose, rubber | |
| 27 | B***1 | Hose | |
| 28 | 1***4 | Oil Return Steel Pipe Assy.SYM5331JB.7.1 | |
| 29 | A***4 | Clamp, pipe, single section | |
| 30 | A***7 | Plug | |
| 31 | B***8 | Hose, rubber | |
| 32 | A***3 | Bolt | |
| 33 | A***0 | Connector, pipe | |
| 34 | A***5 | Fitting, pipe |
