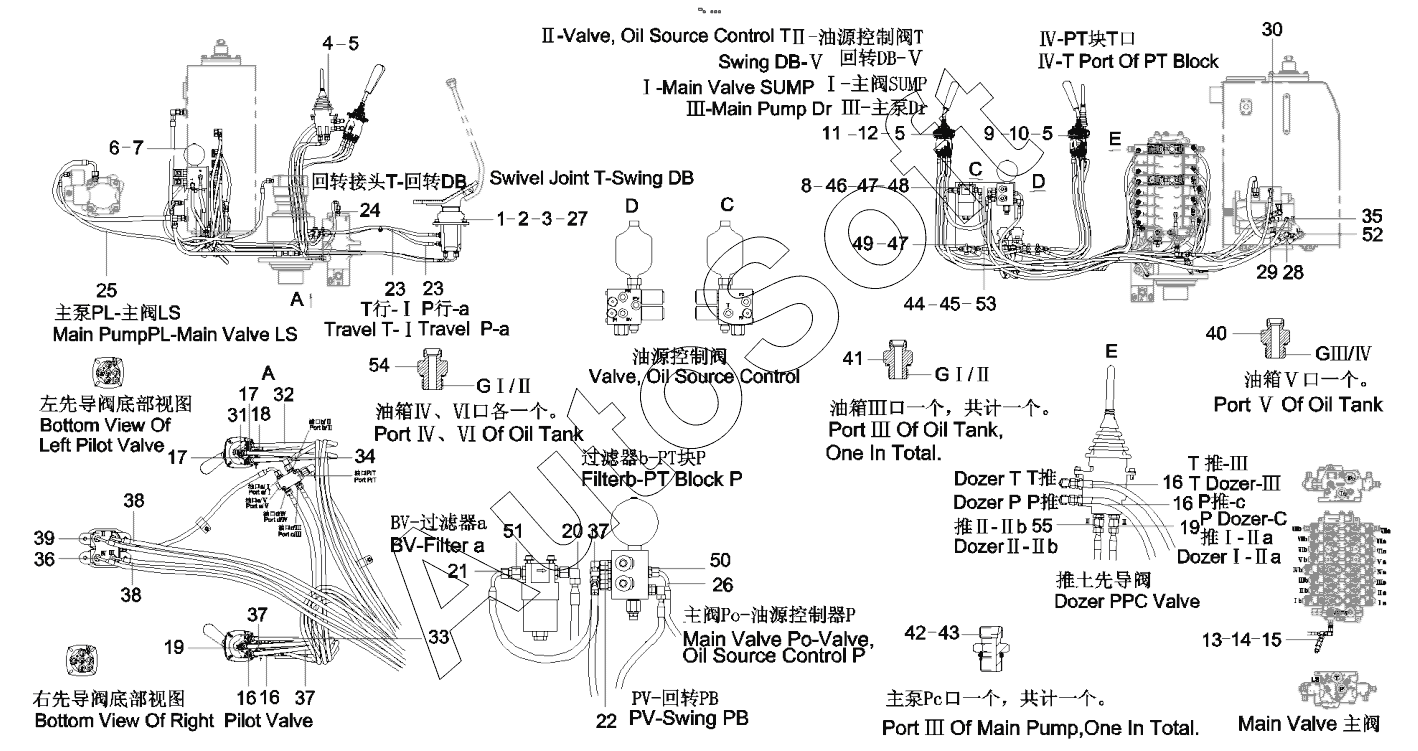

Каталог запасных частей к технике: SANY SY75C9I2H. 12158796 Pipeline, pilot, hydraulic
42
29
30
31
32
33
34
35
36
37
37
37
38
38
39
40
41
28
43
44
45
46
47
47
48
49
50
51
52
53
54
15
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
1
16
16
16
16
17
17
18
19
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Valve, foot | |
| 2 | A***6 | Screw | |
| 3 | A***1 | Washer | |
| 4 | B***9 | Valve, pilot | |
| 5 | A***0 | Screw | |
| 6 | B***8 | Valve, oil source control | |
| 7 | A***8 | Bolt | |
| 8 | B***3 | Filter | |
| 9 | B***3 | Valve, pilot, right | |
| 10 | 1***9 | Joystick as, right | |
| 11 | B***4 | Valve, pilot, left | |
| 12 | 1***8 | Joystick as, left | |
| 13 | B***5 | Connector, pipe | |
| 14 | A***1 | Coupler, sensor, negative flow | |
| 15 | S***e | Sensor, pressure | |
| 16 | B***3 | Hose | |
| 17 | B***4 | Hose, rubber | |
| 18 | 2***0 | Hose | |
| 19 | B***7 | Hose, rubber | |
| 20 | B***3 | Hose | |
| 21 | A***0 | Hose, rubber | |
| 22 | H***r | Hose, rubber | |
| 23 | B***7 | Hose, rubber | |
| 24 | 6***9 | rubber hose | |
| 25 | B***6 | Hose, rubber | |
| 26 | 6***4 | rubber hose | |
| 27 | P***t | Pedal, foot | |
| 28 | 6***8 | Hose | |
| 29 | B***9 | Hose | |
| 30 | A***0 | Hose | |
| 31 | B***7 | Hose | |
| 32 | B***8 | Hose | |
| 33 | B***4 | Hose | |
| 34 | B***8 | Hose | |
| 35 | B***7 | Hose | |
| 36 | 2***7 | Hose | |
| 37 | B***8 | Hose | |
| 38 | B***5 | Hose | |
| 39 | 2***4 | Hose | |
| 40 | B***7 | Connector | |
| 41 | B***3 | End straight coupling | |
| 42 | 2***9 | Joint, pipe | |
| 43 | 2***3 | O-ring | |
| 44 | 1***4 | Plate, mounting, pilot | |
| 45 | 1***1 | Plate, transitional | |
| 46 | A***0 | Bolt | |
| 47 | A***7 | Nut | |
| 48 | A***1 | Washer | |
| 49 | A***4 | Bolt | |
| 50 | 6***2 | Filter, tube-type | |
| 51 | B***7 | Connector, pipe | |
| 52 | H***e | Hose | |
| 53 | 1***4 | Sheath | |
| 54 | B***9 | Connector, hose, GE12LR1/2EDOMDA3C | |
| 55 | 2***8 | Hose |
