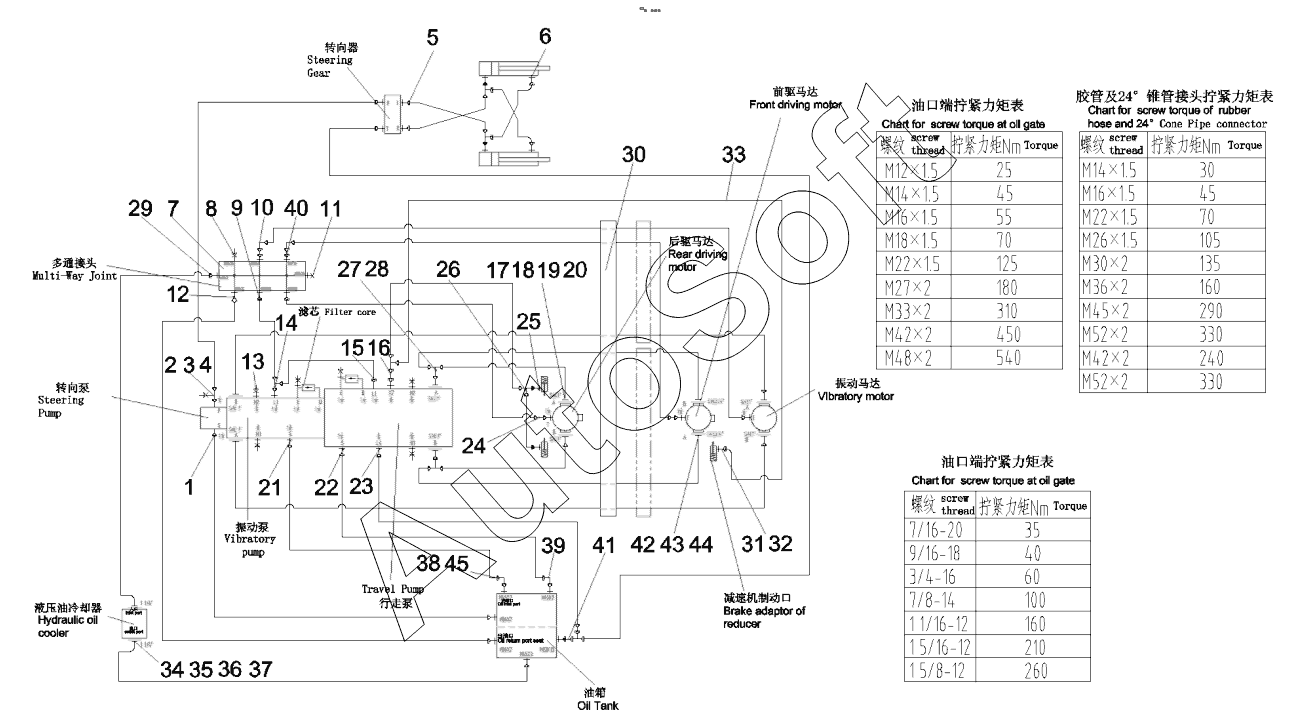

Каталог запасных частей к технике: SANY YZ20C. 10654044 Hydraulic System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***1 | Nipple,pipe | |
| 2 | B***7 | Connector, pipe | |
| 3 | B***7 | Pipe joint EL15LOMDA3C | |
| 4 | B***3 | Pressure tap | |
| 5 | B***3 | End straight coupling | |
| 6 | B***1 | Connector, pipe | |
| 7 | A***7 | Mounting, joint, multi-way | |
| 8 | B***9 | Connector, pressure measuring, SKK20-M12x1.5-PC | |
| 9 | B***9 | Connector, hose, GE22LMEDOMDA3C | |
| 10 | B***5 | FITTING - PIPE | |
| 11 | B***5 | Screw plug, VSTI18x1.5EDA3C | |
| 12 | B***9 | Valve, check | |
| 13 | B***5 | Joint, pressure-measuring | |
| 14 | B***8 | FITTING - PIPE | |
| 15 | B***7 | Pipe joint GE22L11/16UNFOMDA3C | |
| 16 | B***3 | Connector, pipe | |
| 17 | B***4 | Flange, split | |
| 18 | B***6 | Screw, hexagon | |
| 19 | A***2 | Washer | |
| 20 | B***3 | O-ring | |
| 21 | B***6 | Connector, pipe | |
| 22 | B***3 | Connector, pipe | |
| 23 | B***8 | Nipple,pipe | |
| 24 | B***0 | Connector, pipe | |
| 25 | B***8 | Connector, pipe | |
| 26 | B***5 | Connector, hose, EL10LOMDA3C | |
| 27 | B***1 | Connector | |
| 28 | B***9 | Joint, flanged | |
| 29 | B***4 | Pipe joint GE35LMEDOMDA3C | |
| 30 | A***3 | Clamp AS, pipe | |
| 31 | B***6 | Connector, pipe | |
| 32 | B***6 | Connector, hose, EW10LOMDA3C | |
| 33 | 1***7 | Hose GP, hydraulic | |
| 34 | B***4 | Flange, split | |
| 35 | B***1 | O-RING | |
| 36 | A***3 | Screw | |
| 37 | A***1 | Washer | |
| 38 | B***8 | Connector, pipe | |
| 39 | B***0 | Connector, hose, EW35LOMDA3C | |
| 40 | B***0 | Connector, hose, GE15LMEDOMDA3C | |
| 41 | B***6 | Pipe joint RED15/12LOM3C | |
| 42 | B***7 | Flange, split | |
| 43 | B***6 | Bolt | |
| 44 | A***8 | O-ring | |
| 45 | B***4 | Connector, pipe |
