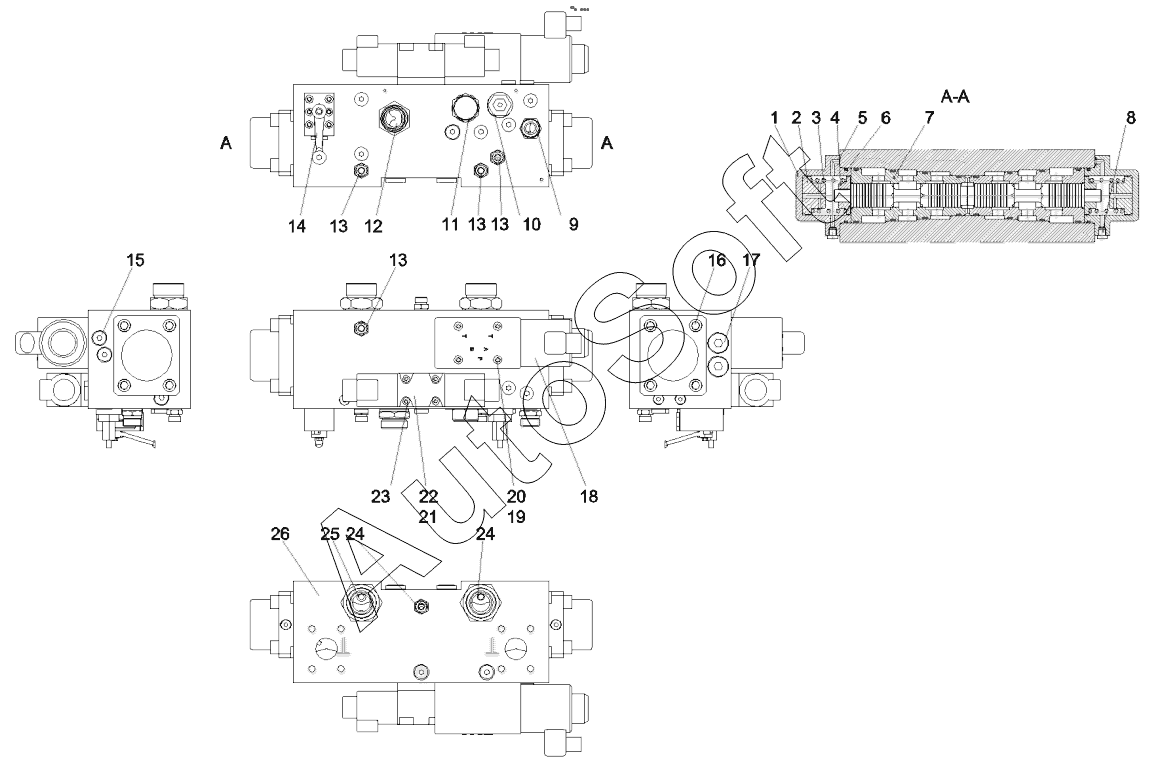

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 12910134 Swing valve GP
14
26
25
24
24
23
22
21
20
19
18
17
16
15
1
13
13
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Cover, end, swing valve | |
| 2 | 1***9 | Seat, spring, swing valve | |
| 3 | 1***3 | Spring, swing valve | |
| 4 | 1***5 | Seat, spring, swing valve | |
| 5 | 6***1 | O-ring | |
| 6 | A***7 | O-ring | |
| 7 | 1***2 | Valve component | |
| 8 | B***3 | Screw plug, VSTI10x1EDA3C | |
| 9 | B***1 | Connector, hose, GE18LMEDOMDA3C | |
| 10 | 6***5 | Valve, overflow | |
| 11 | B***9 | Valve | |
| 12 | B***1 | Connector, tubing | |
| 13 | B***6 | Connector, pipe | |
| 14 | 6***5 | Valve,ball | |
| 15 | B***1 | Screw plug, VSTI14x1.5EDA3C | |
| 16 | A***6 | Screw | |
| 17 | B***5 | Cap, screw | |
| 18 | 6***3 | Valve, solenoid | |
| 19 | A***6 | Washer | |
| 20 | A***7 | Screw | |
| 21 | 6***4 | Valve, electromagnetic | |
| 22 | 1***8 | Plate, damping | |
| 23 | A***1 | Screw | |
| 24 | B***2 | Connector, hose, GE12LM14x1.5EDOMDA3C | |
| 25 | B***3 | Pipe joint GE30SMEDOMDA3C | |
| 26 | 1***1 | swing valve body |
