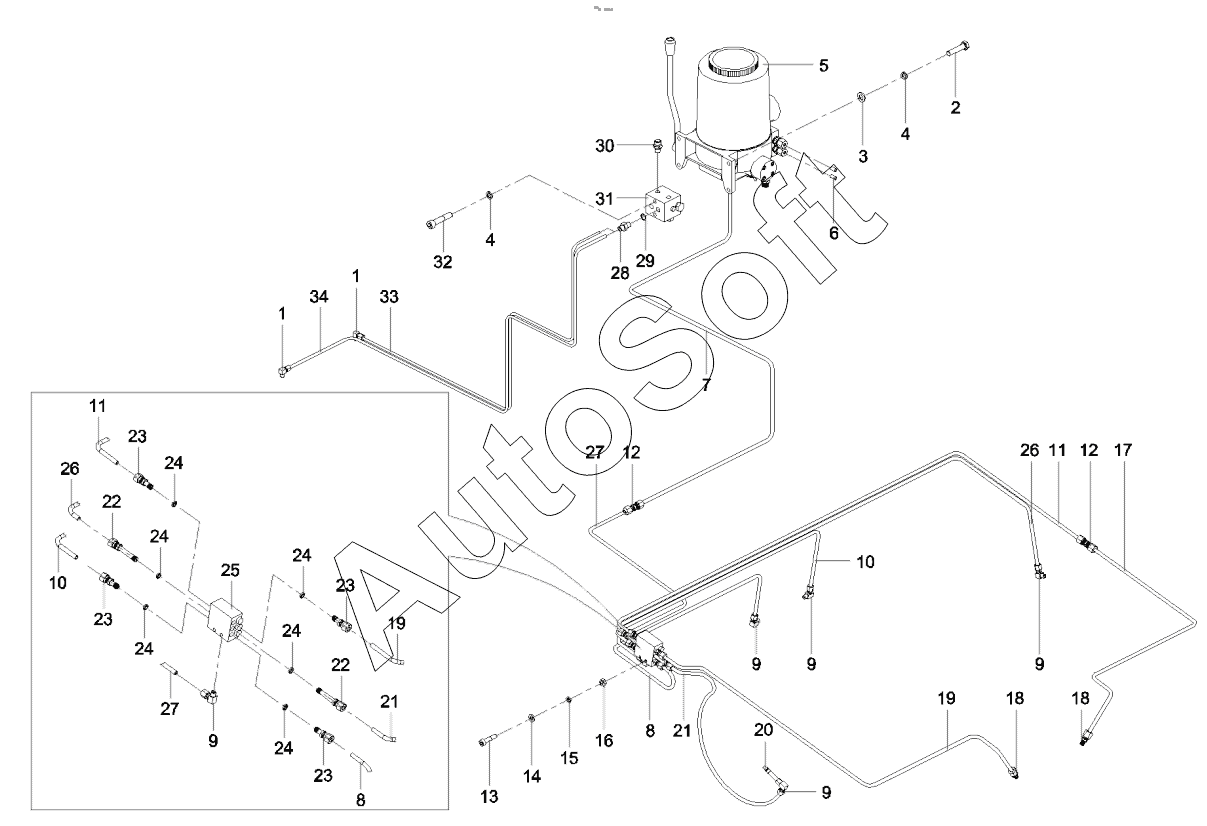

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13423165 Lubrication system
1
1
2
3
4
4
5
6
7
8
8
9
9
9
9
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
23
23
23
23
24
24
24
24
24
25
26
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Male union elbow | |
| 2 | A***2 | Bolt | |
| 3 | A***7 | Washer | |
| 4 | A***7 | Washer | |
| 5 | 6***5 | Pump, lubrication, control, power | |
| 6 | 1***1 | Pin | |
| 7 | 1***2 | Pipe, oil | |
| 8 | 1***7 | Pipe, oil | |
| 9 | 6***9 | Connector, pipe, straightway, thread | |
| 10 | 1***3 | Pipe, oil | |
| 11 | 1***2 | Pipe, oil | |
| 12 | 6***7 | Connector, pipe, straightway | |
| 13 | A***8 | Screw | |
| 14 | A***6 | Washer | |
| 15 | A***6 | Washer | |
| 16 | A***6 | Nut | |
| 17 | 1***6 | Pipe, oil | |
| 18 | 6***6 | Connector, pipe, straightway, thread | |
| 19 | 1***5 | Pipe, oil | |
| 20 | A***3 | Pipe, connecting | |
| 21 | 1***4 | Pipe, oil | |
| 22 | 6***5 | Connector, pipe, extended, straightway | |
| 23 | 6***4 | Connector, pipe, extended, straightway | |
| 24 | 6***3 | Pad, cooper | |
| 25 | A***0 | Distributor, step | |
| 26 | 1***8 | Pipe, oil | |
| 27 | 1***1 | Pipe, oil | |
| 28 | A***6 | Connector, pipe | |
| 29 | A***5 | Washer | |
| 30 | B***3 | Connector, hose, GE10LREDOMDA3C | |
| 31 | 6***8 | Valve, distribution, double-line | |
| 32 | A***0 | Screw | |
| 33 | 1***3 | Pipe, oil | |
| 34 | 1***4 | Pipe, oil |
