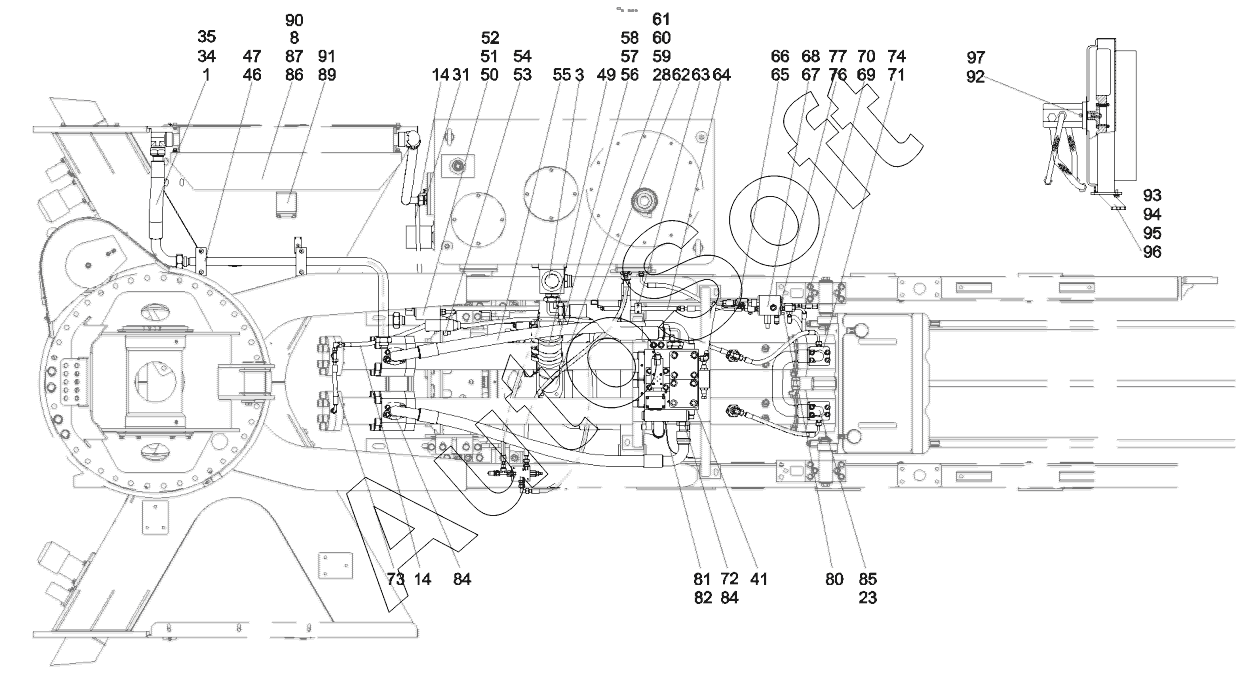

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13225954 Hydraulic system, pumping
82
65
66
67
68
69
70
71
72
73
74
76
77
80
81
64
84
84
85
86
87
89
90
91
92
93
94
95
96
97
50
3
8
14
14
23
28
31
34
35
41
46
47
49
1
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***2 | Connector, air cooler | |
| 2 | 6***5 | Hose,rubber | |
| 3 | B***0 | Plug, Screw | |
| 8 | B***6 | Connector, pipe | |
| 14 | 6***6 | Hose, rubber | |
| 23 | A***5 | Bolt | |
| 28 | A***3 | SCREW | |
| 31 | B***2 | Connector, pipe | |
| 34 | 6***9 | Hose, rubber | |
| 35 | B***7 | Connector, pipe | |
| 41 | A***7 | Screw | |
| 46 | 1***0 | Pipe, steel,air cooler | |
| 47 | 6***7 | Body, clamp | |
| 49 | 1***0 | Hose, rubber, oil suction | |
| 50 | A***1 | Screw | |
| 51 | A***2 | Valve GP, control, oil cylinder | |
| 52 | 1***2 | Cover, waterproof, valve GP, control, oil cylinder | |
| 53 | B***4 | Connector, pipe | |
| 54 | 2***7 | Fitting, pipe | |
| 55 | 1***5 | Hose,rubber | |
| 56 | A***0 | Screw | |
| 57 | 1***2 | Valve, cut-off | |
| 58 | 1***9 | Pipe, oil intake, main | |
| 59 | A***9 | Hoop, T-type | |
| 60 | 1***1 | Pipe, steel, oil inlet, main pump | |
| 61 | A***0 | Plate, rubber | |
| 62 | 6***5 | Body, pipe clamp | |
| 63 | 6***3 | Body, clamp | |
| 64 | 1***0 | Pipe, oil | |
| 65 | A***4 | Connector, straight-through | |
| 66 | A***3 | Valve, ball | |
| 67 | 6***9 | Valve, waterproof | |
| 68 | A***8 | Screw | |
| 69 | B***3 | Connector, pipe | |
| 70 | B***6 | Connector, hose, EL12LOMDA3C | |
| 71 | 1***2 | Flange, transition | |
| 72 | A***5 | Screw | |
| 73 | 6***8 | Hose, rubber | |
| 74 | A***8 | Bolt | |
| 76 | B***2 | Connector, pipe | |
| 77 | B***9 | Connector, pressure measuring, SKK20-M12x1.5-PC | |
| 80 | 1***5 | Pipe, drainage, waterproof | |
| 81 | 6***4 | Gauge, pressure | |
| 82 | 6***5 | Pipe,measurement,pressure | |
| 84 | A***2 | Washer | |
| 85 | B***7 | O-ring | |
| 86 | 6***8 | Radiator | |
| 87 | B***1 | Connector, hose, GE18LMEDOMDA3C | |
| 89 | 6***3 | Motor, gear | |
| 90 | 1***7 | Support, air cooler | |
| 91 | A***7 | Washer | |
| 92 | A***7 | Washer | |
| 93 | 1***0 | Plate, backup | |
| 94 | A***1 | Washer | |
| 95 | A***1 | Washer | |
| 96 | A***8 | Bolt | |
| 97 | A***8 | Nut |
