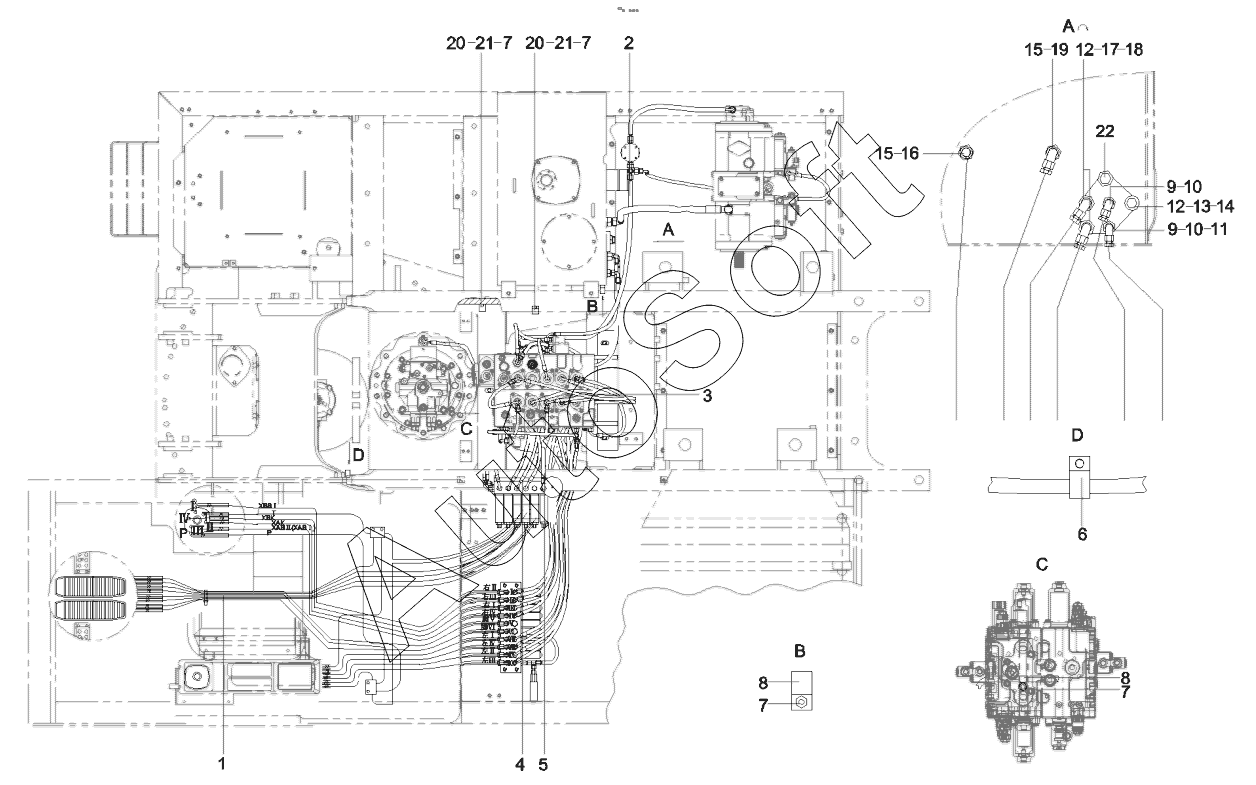

Каталог запасных частей к технике: SANY SY215C9. 13371518 Pilot Pipeline SY215C9M2K.1.4D
1
2
3
4
5
6
7
7
7
8
9
9
10
10
11
12
12
13
14
15
15
16
17
18
19
20
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Pipeline, ррс | |
| 2 | 1***5 | Main pump pipeline | |
| 3 | 1***0 | Pipeline, main valve | |
| 4 | 1***3 | Lines, solenoid valve | |
| 5 | 1***7 | Sleeve, rubber | |
| 6 | 6***4 | Clamp, harness | |
| 7 | А***9 | Bolt | |
| 8 | 6***7 | Clamp, harness | |
| 9 | А***9 | Connector | |
| 10 | А***7 | O-ring | |
| 11 | В***8 | Connector, pipe | |
| 12 | А***3 | O-ring | |
| 13 | 1***9 | Connector | |
| 14 | 6***1 | Sensor, temperature | |
| 15 | А***1 | O-ring | |
| 16 | А***7 | Connector | |
| 17 | А***8 | Connector | |
| 18 | В***4 | Connector, pipe | |
| 19 | А***7 | Connector | |
| 20 | 6***6 | Clamp, harness | |
| 21 | 2***9 | Washer | |
| 22 | А***2 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
