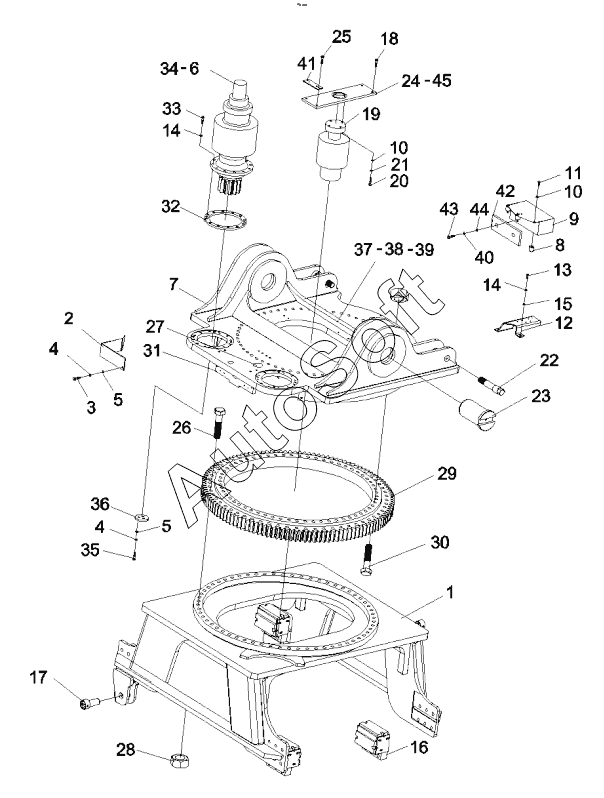

Каталог запасных частей к технике: SANY RSC45C. A810421000785 Turntable assembly SDJ450.1
1
2
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Lower revolving table | |
| 2 | A***3 | Gear baffle of reducer | |
| 3 | A***1 | Bolt | |
| 4 | A***1 | Washer | |
| 5 | A***1 | Washer | |
| 6 | 6***4 | Reduction Gear | |
| 7 | A***1 | Upper rotary platform | |
| 8 | A***2 | Buffer threaded stud SDJ450.1.7 | |
| 9 | A***5 | Cover, indicator light | |
| 10 | A***7 | Washer | |
| 11 | A***2 | Nut | |
| 12 | A***4 | Pipeline Bracket | |
| 13 | A***1 | Bolt | |
| 14 | A***2 | Washer | |
| 15 | A***1 | Washer | |
| 16 | A***9 | Slide block assembly | |
| 17 | A***9 | Axis pin assembly | |
| 18 | A***3 | Bolt | |
| 19 | A***8 | swing joint | |
| 20 | A***3 | Bolt | |
| 21 | A***7 | Washer | |
| 22 | A***0 | Axis pin assembly | |
| 23 | A***1 | Axis pin assembly | |
| 24 | A***9 | Connecting board of rotary joint | |
| 25 | A***7 | Bolt | |
| 26 | A***3 | Bolt, M24x200GB5782, Grade 10.9 | |
| 27 | 1***1 | Bolt | |
| 28 | A***2 | Nut M24 10 Shibilao hexagonal flange | |
| 29 | B***7 | Swing ring | |
| 30 | A***2 | Bolt | |
| 31 | A***4 | Lubricating oil pipeline assembly | |
| 32 | 1***1 | Nut ring | |
| 33 | A***1 | Bolt | |
| 34 | 6***3 | Gerotor Motor | |
| 35 | A***6 | Bolt | |
| 36 | A***5 | Board | |
| 37 | 1***5 | Terminal plate | |
| 38 | A***9 | Screw | |
| 39 | A***6 | Washer | |
| 40 | A***7 | Washer | |
| 41 | 1***7 | Rope-fastening seat | |
| 42 | 1***4 | Buffer pad of indicator lampshade | |
| 43 | A***0 | Bolt | |
| 44 | A***2 | Nut | |
| 45 | 1***6 | Limit Stop of swing joint |
