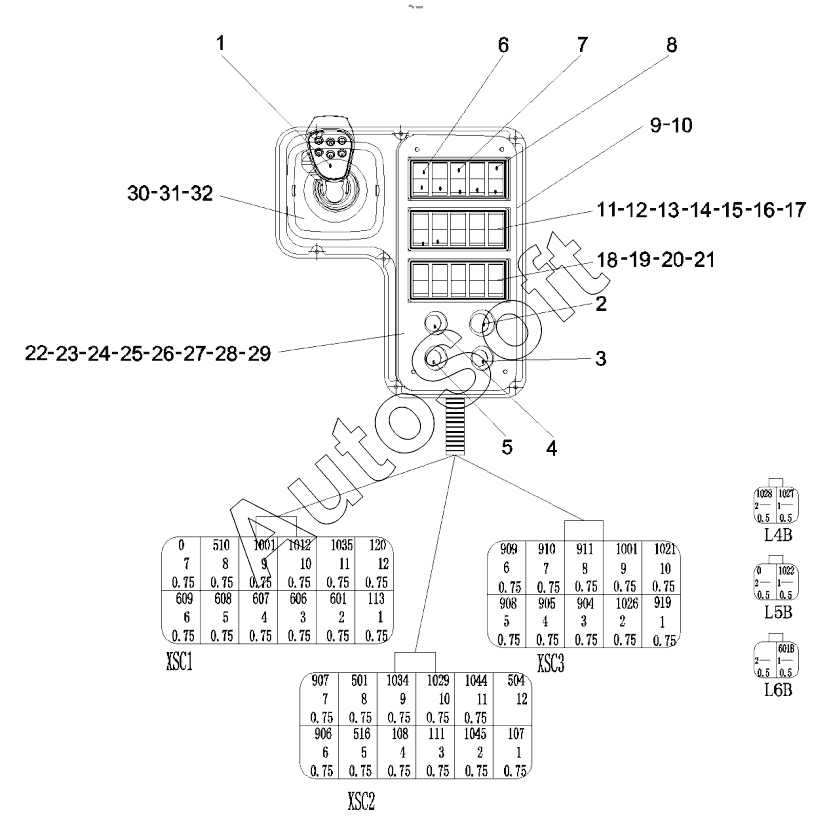

Каталог запасных частей к технике: SANY RSC45C. A810201055624 Right operation panel assembly RSC45.6.4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***3 | Control handle | |
| 2 | B***9 | Flash buzzer AD16-22SM/R23 | |
| 3 | B***9 | Switch, stop, emergency, red, XB2-BS542 | |
| 4 | B***4 | Key Switch | |
| 5 | B***0 | Switch, ignition | |
| 6 | B***2 | Vane switch | |
| 7 | B***3 | Switch, rocker, 6GM-004-570-067 | |
| 8 | B***8 | Switch 6FH-004-570-13 | |
| 9 | B***1 | Limit switch, 8HG-716-734-00 | |
| 10 | B***2 | Frame, 8HG-716-735-00 | |
| 11 | B***5 | Protective sleeve, 8-wire socket, 8JA-713-(631-0019)Q/SY1149 | |
| 12 | B***1 | Contact block, normally-opened, ZB2-BE101C | |
| 13 | B***2 | Normally closed contact block ZB2-BE102C | |
| 14 | B***3 | Mark Card | |
| 15 | B***9 | Mark Card | |
| 16 | B***3 | Mark Card | |
| 17 | B***1 | Mark card 9XT-713-630-021 | |
| 18 | A***0 | Socket, blade, DJ623-A6.3B | |
| 19 | B***4 | 12-pin plug adaptor HDT06-12SA-CE05Q/SY1149 | |
| 20 | B***8 | Secondary pole lock 12-line (socket)HW12S-P012 | |
| 21 | A***7 | Terminal UT 1-3 | |
| 22 | A***5 | Socket DJ621-9.5x1.2D | |
| 23 | B***1 | Protective sleeve assy. for 3-wire plug | |
| 24 | B***5 | Secondary pole lock 3-line (socket | |
| 25 | B***0 | Jacket, socket, two-wire | |
| 26 | B***4 | lock, secondary pole, 2-line | |
| 27 | B***3 | Receptacle | |
| 28 | A***5 | Wire QVR-0.75JB8139 Black | |
| 29 | A***3 | Nylon corrugated tube 1/2" | |
| 30 | A***8 | Thermal shrinkage tube | |
| 31 | A***0 | Thermal shrinkage tube | |
| 32 | B***5 | Cap 9HB-713-629-00 |
