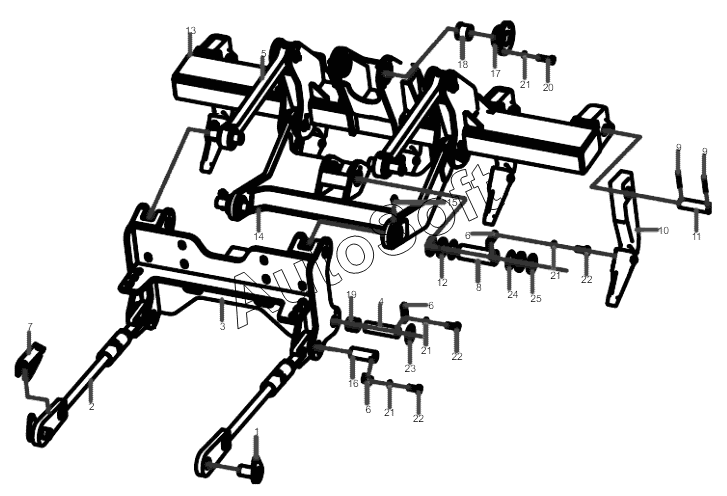

Каталог запасных частей к технике: SANY STG190C-8. 13633232 Scarifier main body (5-tooth)
13
25
24
23
22
22
22
21
21
21
21
20
19
18
17
16
15
14
1
12
11
10
9
9
8
7
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Shaft | |
| 2 | 1***3 | Tie-Rod Assembly | |
| 3 | 1***5 | Seat support | |
| 4 | 1***6 | Upside mounting pin | |
| 5 | 1***9 | Coupling bar | |
| 6 | 1***3 | Plate | |
| 7 | 1***6 | Coupling Bar Mount | |
| 8 | 1***9 | Shaft | |
| 9 | А***8 | Pin | |
| 10 | 1***9 | Big ripper shank assembly | |
| 11 | 1***9 | Pin | |
| 12 | 1***6 | Loop | |
| 13 | 1***7 | Tooth carrier (5-tooth) | |
| 14 | 1***2 | Connecting rod rest | |
| 15 | А***1 | Cup, oil | |
| 16 | 1***3 | Lock Pin | |
| 17 | 1***7 | Flange | |
| 18 | 1***5 | Shaft sleeve | |
| 19 | 1***9 | Shaft Sleeve | |
| 20 | А***7 | Bolt | |
| 21 | А***1 | Washer | |
| 22 | А***8 | Bolt | |
| 23 | 1***5 | Washer | |
| 24 | 1***2 | Adjusting gasket | |
| 25 | 1***4 | Loop |
