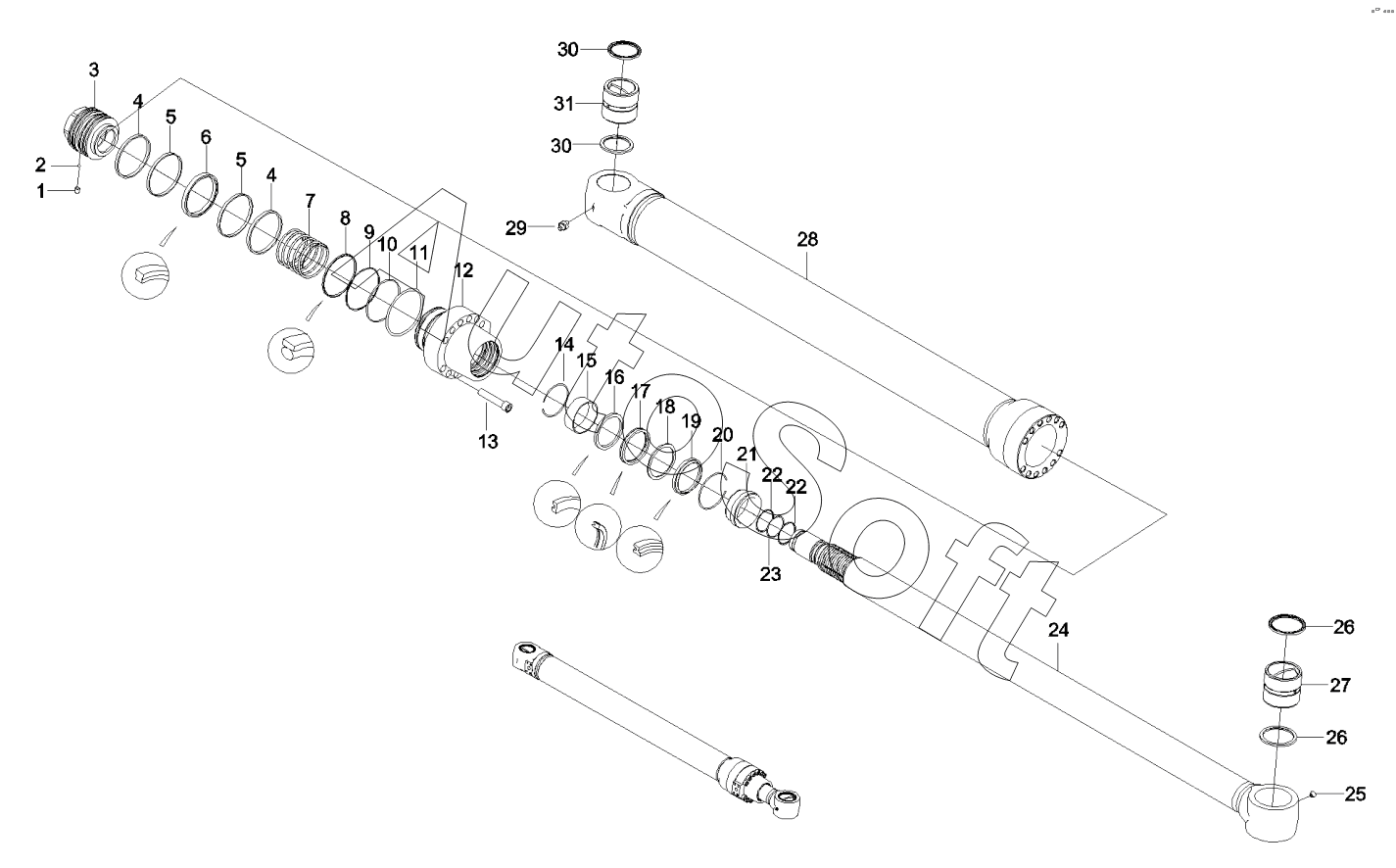

Каталог запасных частей к технике: SANY SY215C9M2KS. 11347703 Boom cylinder assembly
16
31
30
30
29
28
27
26
26
25
24
23
22
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Bolt | |
| 2 | A***0 | Ball, steel | |
| 3 | 1***6 | Piston | |
| 4 | 6***3 | Ring, anti-pollution | |
| 5 | 6***6 | Ring, guide | |
| 6 | 6***6 | Ring, seal | |
| 7 | 1***5 | Spring | |
| 8 | 6***8 | Seal | |
| 9 | A***8 | Ring, retaining | |
| 10 | A***2 | O-ring 120x3.1 gb1235 | |
| 11 | A***5 | O-ring | |
| 12 | 1***1 | Gland | |
| 13 | 6***4 | Bolt | |
| 14 | A***5 | Ring, retainer | |
| 15 | A***3 | Bushing, oilite | |
| 16 | 6***6 | Ring, seal, hby | |
| 17 | 6***9 | Ring, seal | |
| 18 | 6***8 | Ring, bearing | |
| 19 | 6***4 | Ring, dust | |
| 20 | A***4 | Ring, retainer | |
| 21 | 1***2 | Sleeve, buffer | |
| 22 | 6***6 | Ring, retaining | |
| 23 | B***9 | O-ring | |
| 24 | 1***4 | Rod, piston | |
| 25 | 1***6 | Bushing, guide | |
| 26 | 6***2 | Dust ring | |
| 27 | A***1 | Sleeve | |
| 28 | 1***0 | Barrel as, cylinder | |
| 29 | A***3 | Oil cup, forced filling, straight-flow | |
| 30 | 6***1 | Dust ring | |
| 31 | A***6 | Sleeve |
