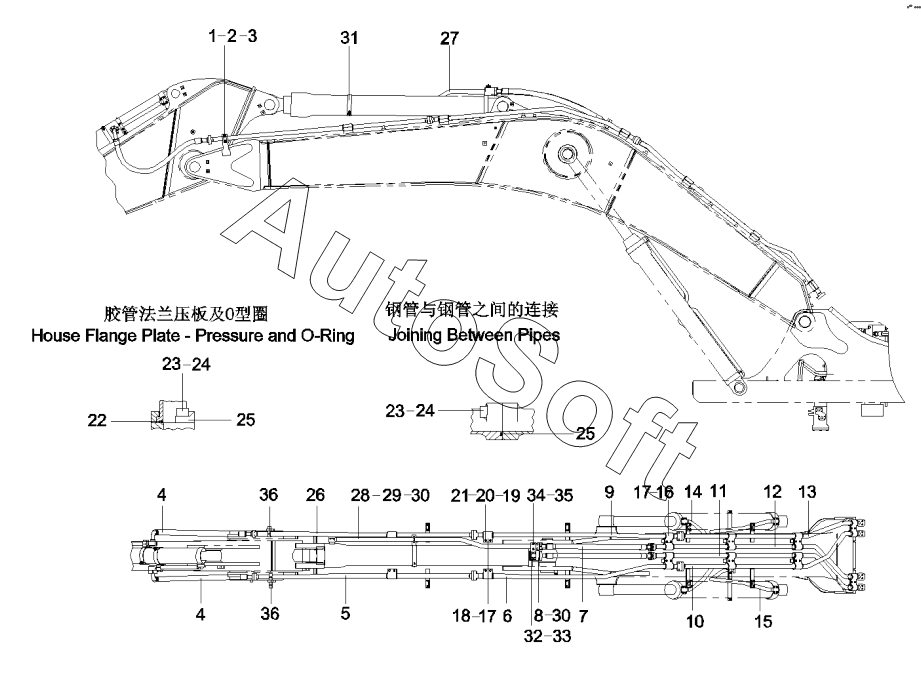

Каталог запасных частей к технике: SANY SY365C8I2KS. 11853754 Working device pipeline
28
20
21
22
23
23
24
24
25
25
26
27
19
29
30
30
31
32
33
34
35
36
36
10
2
3
4
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Clip | |
| 2 | A***5 | Screw | |
| 3 | A***1 | Washer | |
| 4 | 6***6 | Hose | |
| 5 | 1***5 | Steel tube assembly 3 | |
| 6 | 1***8 | Steel tube assembly 2 | |
| 7 | 6***8 | Hose | |
| 8 | 1***5 | Spacer | |
| 9 | 1***1 | Steel tube assembly 2 | |
| 10 | 1***3 | Steel tube assembly 1 | |
| 11 | 1***4 | Steel tube assembly | |
| 12 | 1***7 | Steel tube assembly | |
| 13 | 1***7 | Steel tube assembly 1 | |
| 14 | 1***7 | Pipeline, boom cylinder, right | |
| 15 | 1***9 | Pipeline, boom cylinder, left | |
| 16 | 1***5 | Clamp, pipe | |
| 17 | 1***1 | Gasket | |
| 18 | 1***7 | Clamp, pipe | |
| 19 | A***3 | Washer | |
| 20 | A***4 | Washer | |
| 21 | A***3 | Screw | |
| 22 | B***8 | O-ring | |
| 23 | A***3 | Washer | |
| 24 | A***3 | SCREW | |
| 25 | B***3 | Flange, SAE | |
| 26 | 1***2 | Steel tube assembly 3 | |
| 27 | 1***0 | Pipe gp, steel | |
| 28 | 2***3 | Screw | |
| 29 | A***1 | Washer | |
| 30 | B***6 | O-ring | |
| 31 | 1***6 | Clip gp, pipe | |
| 32 | 1***1 | Plate | |
| 33 | A***4 | Bolt | |
| 34 | 1***0 | U-bolt | |
| 35 | A***1 | Nut | |
| 36 | 1***8 | Clamp, pipe |
