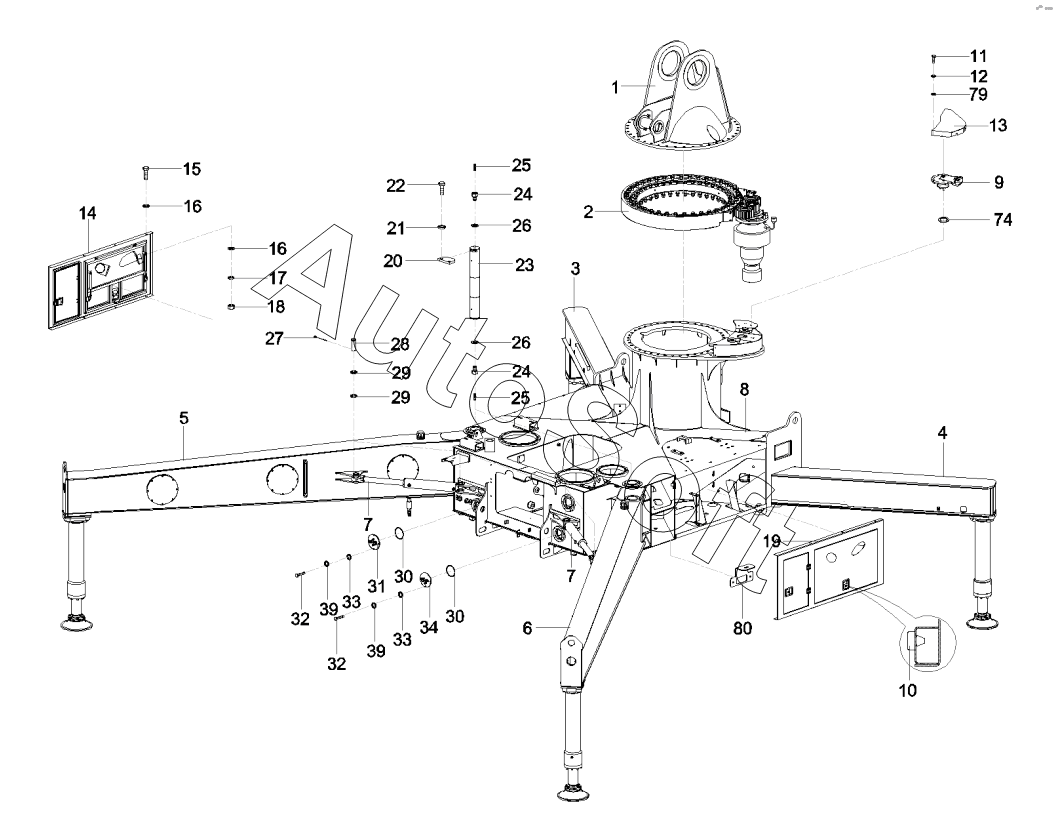

Каталог запасных частей к технике: SANY SYG5271THB 38. 12907183 Revolving tower GP
30
30
21
22
23
24
24
25
25
26
26
27
28
29
29
20
31
32
32
33
33
34
39
39
74
79
80
11
2
3
4
5
6
7
7
8
9
10
1
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Turntable AS | |
| 2 | 1***2 | Slewing mechanism | |
| 3 | A***2 | Outrigger, front, left | |
| 4 | A***0 | Outrigger, front, right | |
| 5 | 1***9 | Outrigger, rear, left | |
| 6 | 1***0 | Outrigger, rear, right | |
| 7 | A***6 | Cylinder, spread, outrigger, rear | |
| 8 | 1***4 | Tower, revolving, fixed | |
| 9 | 1***9 | Mounting, encoder, turntable | |
| 10 | 1***2 | Pad, rubber, damping | |
| 11 | A***8 | Bolt | |
| 12 | A***5 | Washer | |
| 13 | 1***1 | Integrated Protective cover | |
| 14 | 1***3 | Covering part, left side | |
| 15 | A***0 | Bolt | |
| 16 | A***5 | Washer | |
| 17 | A***7 | Washer | |
| 18 | A***2 | Nut | |
| 19 | 1***5 | Covering part, right side | |
| 20 | A***2 | Plate | |
| 21 | A***1 | Washer | |
| 22 | A***1 | Bolt | |
| 23 | A***6 | Shaft | |
| 24 | A***1 | Bolt | |
| 25 | A***5 | Cup, oil | |
| 26 | A***3 | Washer | |
| 27 | A***0 | Pin | |
| 28 | A***4 | Shaft | |
| 29 | A***8 | Sleeve, limit | |
| 30 | A***1 | O-ring | |
| 31 | 1***4 | Cover, flange | |
| 32 | A***1 | Bolt | |
| 33 | A***1 | Washer | |
| 34 | 1***1 | Cover, flange | |
| 39 | A***1 | Washer | |
| 74 | 1***6 | Pad, adjusting | |
| 79 | A***5 | Washer | |
| 80 | 1***1 | Seat, width lamp |
