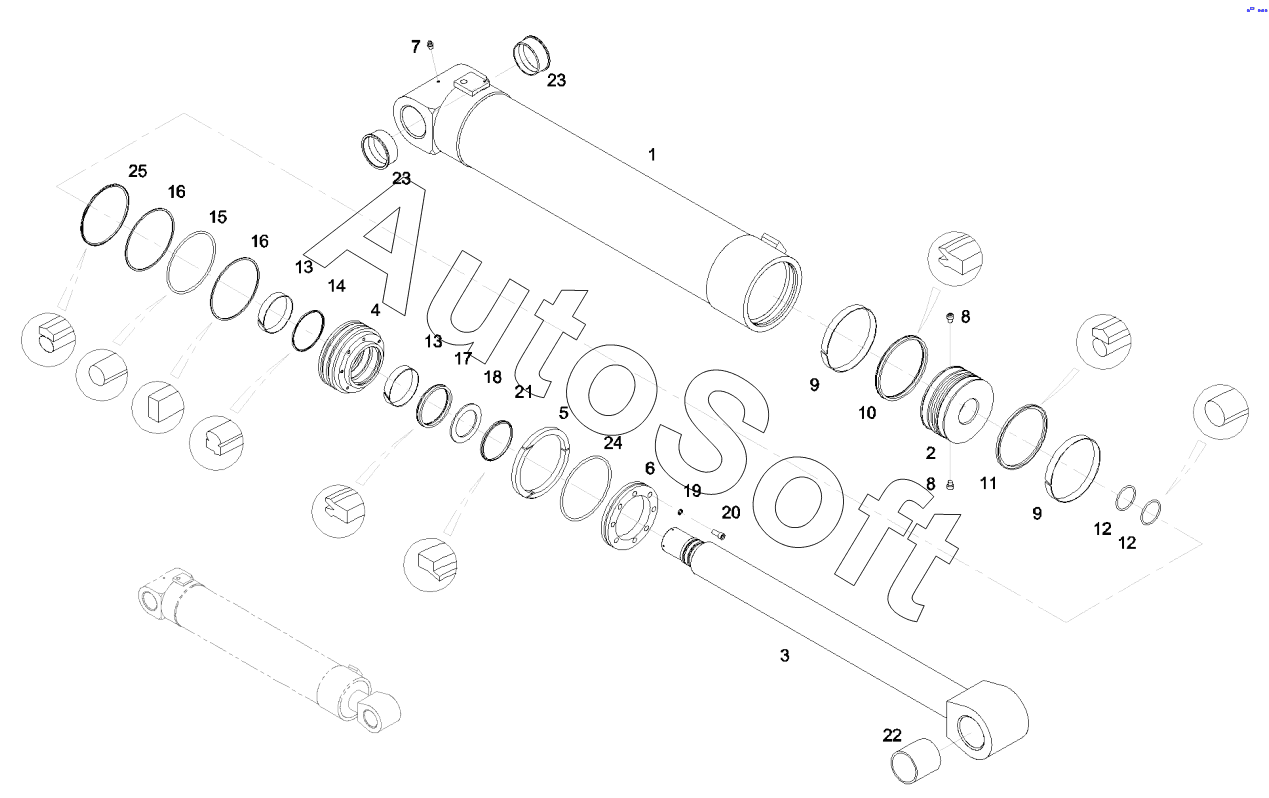

Каталог запасных частей к технике: SANY SYG5271THB 38. 11470329 Hydraulic cylinder, 2
13
13
25
24
23
23
22
21
20
19
18
17
16
16
15
14
1
12
12
11
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Cylinder barrel GP | |
| 2 | 1***4 | Piston | |
| 3 | 1***8 | Piston rod GP | |
| 4 | 1***8 | Sleeve, guide | |
| 5 | A***8 | Key, clipping, hole | |
| 6 | 1***4 | Ring, retainer, snap ring | |
| 7 | A***1 | Nipple, grease | |
| 8 | A***4 | Screw | |
| 9 | 6***9 | Orkot-ring, guide | |
| 10 | B***1 | Seal, MPS-ring 210x190x12 | |
| 11 | B***4 | Seal, OK-ring 210x189x8 | |
| 12 | A***0 | O-ring | |
| 13 | 6***8 | Ring, guide | |
| 14 | A***0 | GS-ring, seal | |
| 15 | A***4 | O-ring 195x7GB3452.1 | |
| 16 | 1***2 | Ring, retainer | |
| 17 | B***3 | Ring, seal | |
| 18 | 1***3 | Ring, retainer | |
| 19 | A***7 | Washer | |
| 20 | A***4 | Screw | |
| 21 | 6***3 | PW-ring, dustproof | |
| 22 | A***8 | Sleeve, shaft | |
| 23 | A***0 | Bearing | |
| 24 | A***5 | O-ring | |
| 25 | 6***8 | Seal, K08-D-ring 210x189x8.1 |
