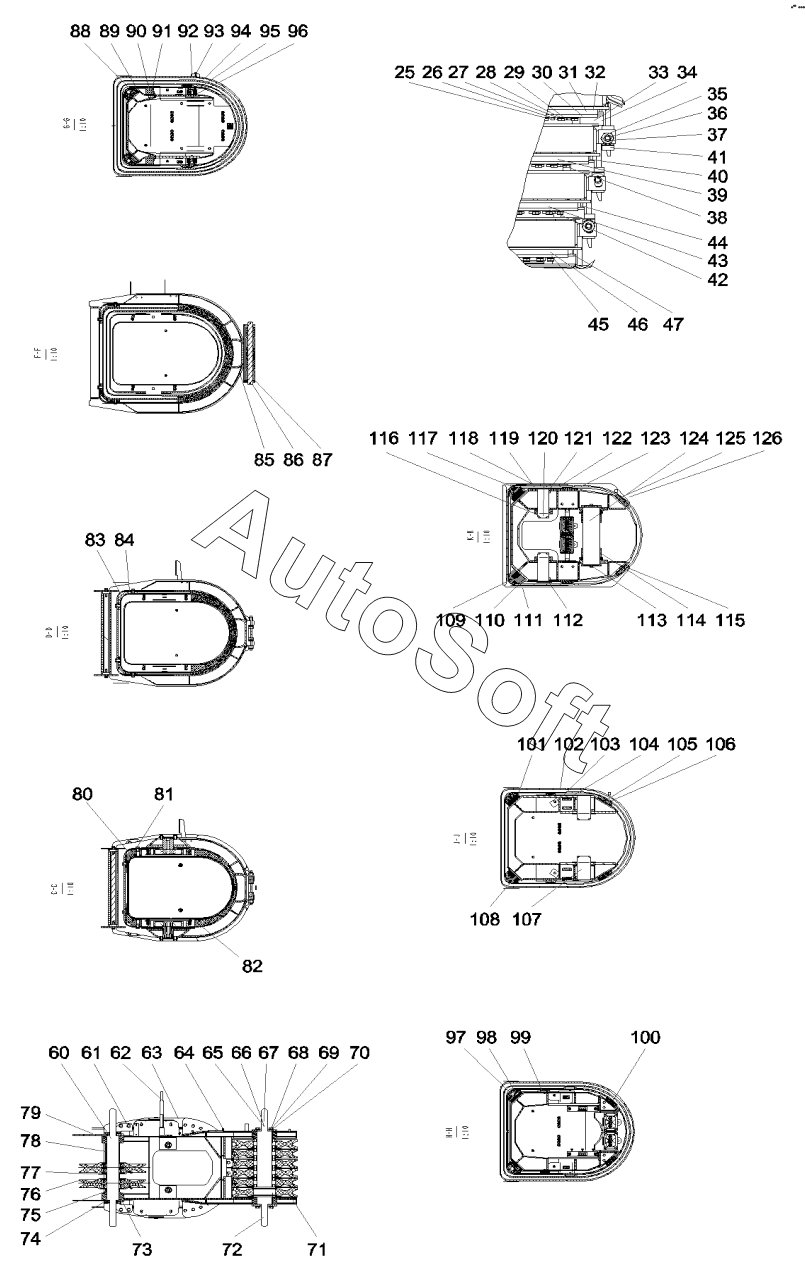

Каталог запасных частей к технике: SANY STC800S. 12607074 Hoisting boom assembly
93
104
103
102
101
100
99
98
97
96
95
94
105
92
91
90
89
88
87
86
85
84
83
116
126
125
124
123
122
121
120
119
118
117
82
115
114
113
112
111
110
109
108
107
106
36
47
46
45
44
43
42
41
40
39
38
37
60
35
34
33
32
31
30
29
28
27
26
71
81
80
79
78
77
76
75
74
73
72
25
70
69
68
67
66
65
64
63
62
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25 | A***0 | Screw | |
| 26 | A***8 | Bolt | |
| 27 | A***1 | Washer | |
| 28 | A***6 | Washer | |
| 29 | A***1 | Washer | |
| 30 | 1***2 | Pressure plate | |
| 31 | 1***2 | Retainer board | |
| 32 | 1***3 | Plate, keeper | |
| 33 | A***4 | Screw | |
| 34 | 1***2 | Block, bumper | |
| 35 | A***5 | Nut | |
| 36 | 1***8 | Set screw | |
| 37 | A***8 | Washer | |
| 38 | 1***7 | Pressure plate | |
| 39 | 1***5 | Retainer board | |
| 40 | 1***6 | Plate, keeper | |
| 41 | 1***4 | Guide | |
| 42 | 1***0 | Plate, keeper | |
| 43 | 1***8 | Plate, keeper | |
| 44 | 1***9 | Retainer board | |
| 45 | 1***4 | Backup plate | |
| 46 | 1***1 | Plate, backup | |
| 47 | 1***3 | Backup plate | |
| 60 | 1***3 | Pin, h1 | |
| 61 | 1***2 | Shim | |
| 62 | 1***4 | Stayed pole | |
| 63 | 1***5 | Bracket | |
| 64 | A***6 | Washer | |
| 65 | A***4 | Cap, protective, nipple, grease | |
| 66 | A***2 | Cup, oil | |
| 67 | 1***3 | Plug, oil | |
| 68 | A***0 | Bolt | |
| 69 | 1***5 | Lock plate | |
| 70 | A***4 | Washer | |
| 71 | 1***8 | Sheave assembly, lower | |
| 72 | 1***1 | Pin, h1 | |
| 73 | 1***1 | Lock plate | |
| 74 | 1***8 | Bracket, pin | |
| 75 | 1***7 | Spacer ring | |
| 76 | 1***3 | Sheave assembly | |
| 77 | 1***0 | Distance collar | |
| 78 | 1***8 | Distance collar | |
| 79 | 1***8 | Baffle | |
| 80 | 1***8 | Upper slide block | |
| 81 | 1***5 | Spacer | |
| 82 | 1***7 | Wear pad, 3rd boom section, lower | |
| 83 | 1***6 | Upper slide block | |
| 84 | 1***3 | Backup plate | |
| 85 | 1***6 | Pillow, adjusting | |
| 86 | 1***6 | Shaft | |
| 87 | 1***3 | Sleeve | |
| 88 | 1***9 | Wear pad, 4th boom section, upper | |
| 89 | 1***3 | Spacer, 4th boom section, top | |
| 90 | 1***9 | Wear pad | |
| 91 | 1***2 | Spacer | |
| 92 | 1***1 | Plate, trough | |
| 93 | A***9 | Bolt | |
| 94 | A***3 | Screw | |
| 95 | 1***6 | Slider | |
| 96 | 1***8 | Pillow, adjusting | |
| 97 | 1***2 | Spacer, 3rd boom section, top | |
| 98 | 1***4 | Wear pad, 3rd boom section, upper | |
| 99 | 1***0 | Slider | |
| 100 | 1***6 | Spacer | |
| 101 | 1***3 | Spacer, 2nd boom section, top | |
| 102 | 1***7 | Pillow, adjusting | |
| 103 | 1***7 | Pillow, adjusting | |
| 104 | 1***5 | Lock plate | |
| 105 | 1***3 | Shim | |
| 106 | 1***0 | Wear pad | |
| 107 | 1***6 | Oil cylinder axle shaft | |
| 108 | 1***6 | Wear pad, 2nd boom section, upper | |
| 109 | 1***1 | Wear pad, 1st boom section, upper | |
| 110 | 1***6 | Shim, 1st boom section, top | |
| 111 | A***7 | Bolt | |
| 112 | A***9 | Screw | |
| 113 | 1***6 | Lock plate | |
| 114 | 1***8 | Spacer ring | |
| 115 | 1***5 | Wear pad | |
| 116 | 1***1 | Pin, c0 | |
| 117 | 1***5 | Pin, e6 | |
| 118 | A***2 | Washer | |
| 119 | A***9 | Bolt | |
| 120 | A***1 | Bolt | |
| 121 | 1***4 | Lock plate | |
| 122 | 1***1 | Bracket | |
| 123 | 2***6 | Screw | |
| 124 | 1***4 | Lock pin | |
| 125 | 1***9 | Wear pad | |
| 126 | A***8 | Bolt |
