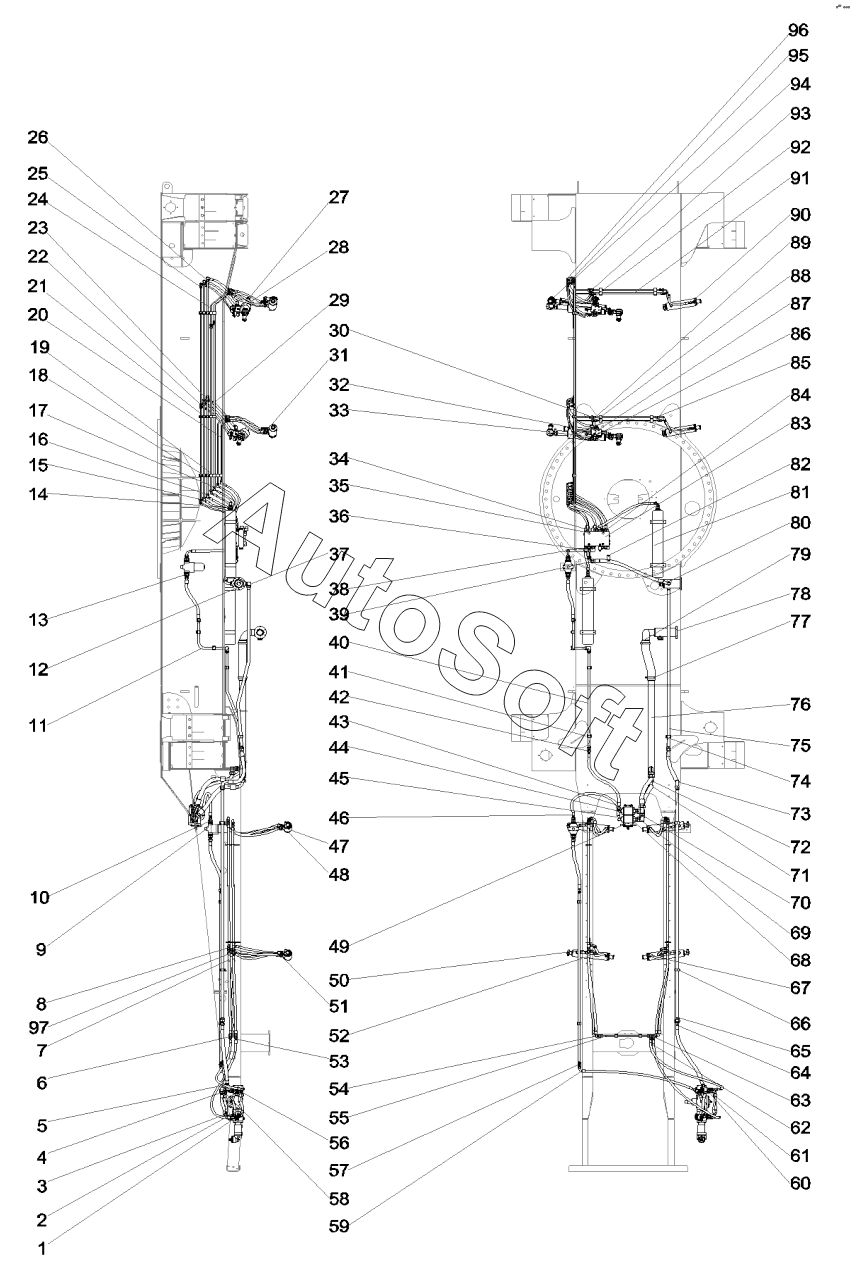

Каталог запасных частей к технике: SANY STC800S. 13372795 Steering pipeline
61
73
72
71
70
69
68
67
66
65
64
63
62
74
60
59
58
57
56
55
54
53
52
51
50
86
97
96
95
94
93
92
91
90
89
88
87
49
85
84
83
82
81
80
79
78
77
76
75
13
24
23
22
21
20
19
18
17
16
15
14
25
12
11
10
9
8
7
6
5
4
3
2
37
48
47
46
45
44
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***9 | Connector, hose, GE22LMEDOMDA3C | |
| 2 | B***5 | Hose assembly | |
| 3 | 6***1 | Rubber hose | |
| 4 | B***2 | Hose assembly | |
| 5 | B***3 | Hose, rubber | |
| 6 | A***7 | Clamp, tube, single | |
| 7 | B***3 | Rubber hose | |
| 8 | B***4 | Rubber Hose | |
| 9 | 1***8 | High pressure filter assy. | |
| 10 | B***7 | Connector, pipe | |
| 11 | 1***4 | Steel tube assembly | |
| 12 | 1***3 | Oil return flange of tank | |
| 13 | B***1 | Connector, tubing | |
| 14 | B***7 | Pipe Connector | |
| 15 | 2***4 | Fitting, adapter | |
| 16 | B***7 | Fitting, elbow | |
| 17 | B***1 | Fitting, elbow | |
| 18 | A***5 | Clamp, tube, single | |
| 19 | B***1 | Clamp, single | |
| 20 | 1***8 | Tube assembly | |
| 21 | 1***2 | Steel tube assembly | |
| 22 | B***7 | Fitting, tee | |
| 23 | 1***6 | Steel tube assembly | |
| 24 | 1***7 | Tube assembly | |
| 25 | 1***5 | Tube assembly | |
| 26 | 1***6 | Steel tube assembly | |
| 27 | 1***6 | Centering cylinder assy. | |
| 28 | B***6 | Connector, pipe | |
| 29 | 1***7 | Steel tube assembly | |
| 30 | 1***8 | Steel tube assembly | |
| 31 | B***2 | Connector, hose, GE12LM14x1.5EDOMDA3C | |
| 32 | 1***7 | Cylinder assembly 1, steering | |
| 33 | B***6 | Connector, hose, EW10LOMDA3C | |
| 34 | B***2 | Hydraulic rubber hose | |
| 35 | A***1 | Bolt | |
| 36 | B***0 | Connector, hose, EW18LOMDA3C | |
| 37 | B***8 | FITTING - PIPE | |
| 38 | A***0 | Rubber hose 2sn20-dkol-dkol90-700 | |
| 39 | B***6 | Rubber hose | |
| 40 | 1***8 | Tube assembly | |
| 41 | A***9 | Clamp, pipe, single | |
| 42 | B***0 | Connector, hose | |
| 43 | B***7 | Rubber hose | |
| 44 | A***6 | Connector, pipe | |
| 45 | B***4 | FLANGE - HALF | |
| 46 | B***8 | Hose, rubber | |
| 47 | A***7 | Connector, pipe | |
| 48 | 1***8 | Cylinder assembly 2, steering | |
| 49 | 6***3 | Pump, gear, double | |
| 50 | B***5 | FITTING - PIPE | |
| 51 | B***8 | Rubber hose | |
| 52 | B***5 | Clamp, tube, single | |
| 53 | B***7 | Hose assembly | |
| 54 | B***6 | Fitting, adapter | |
| 55 | 1***7 | Steel tube assembly | |
| 56 | B***7 | Pipe joint EL15LOMDA3C | |
| 57 | 1***0 | Steel tube assembly | |
| 58 | B***8 | Hose, rubber | |
| 59 | B***9 | Rubber hose 2sn12-dkol-dkol90-1400 | |
| 60 | B***0 | Connector, pipe | |
| 61 | B***8 | FITTING - PIPE | |
| 62 | B***4 | Hose assembly | |
| 63 | B***8 | Fitting, tee | |
| 64 | B***3 | Hose, rubber | |
| 65 | B***3 | Hose, rubber | |
| 66 | 1***1 | Steel tube assembly | |
| 67 | B***4 | Hose, rubber | |
| 68 | B***7 | Split flange | |
| 69 | B***0 | Connector, hose, EW35LOMDA3C | |
| 70 | 2***8 | Square flange joint | |
| 71 | B***2 | Rubber hose 1sn32-dkol-dkol90-650 | |
| 72 | B***1 | Hose, rubber | |
| 73 | B***5 | Rubber hose | |
| 74 | A***0 | Clamp, hose, single | |
| 75 | 1***5 | Steel tube assembly | |
| 76 | 1***3 | Steel pipe assy. | |
| 77 | A***9 | Anchor ear, T-type | |
| 78 | 1***2 | Flange, suction, oil tank | |
| 79 | 1***1 | Suction hose | |
| 80 | B***8 | Connector, pipe | |
| 81 | 6***1 | Accumulator | |
| 82 | 2***6 | Clamp, tube, single | |
| 83 | 1***2 | Steering auxiliary valve assy | |
| 84 | B***3 | Hose, rubber | |
| 85 | B***3 | Fitting, adapter | |
| 86 | B***0 | Connector, hose, GE15LMEDOMDA3C | |
| 87 | B***4 | Rubber hose 2sn10-dkol-dkol90- | |
| 88 | 1***1 | Tube assembly | |
| 89 | B***8 | Fitting, tee | |
| 90 | B***4 | Connector, hose, EW12LOMDA3C | |
| 91 | 1***4 | Tube assembly | |
| 92 | 6***5 | Fitting, elbow | |
| 93 | 1***4 | Steel tube assembly | |
| 94 | 6***0 | Fitting, elbow | |
| 95 | B***9 | Rubber hose | |
| 96 | 1***2 | Singlepipe clamp | |
| 97 | B***5 | Connector, pipe |
